Termékrészletek

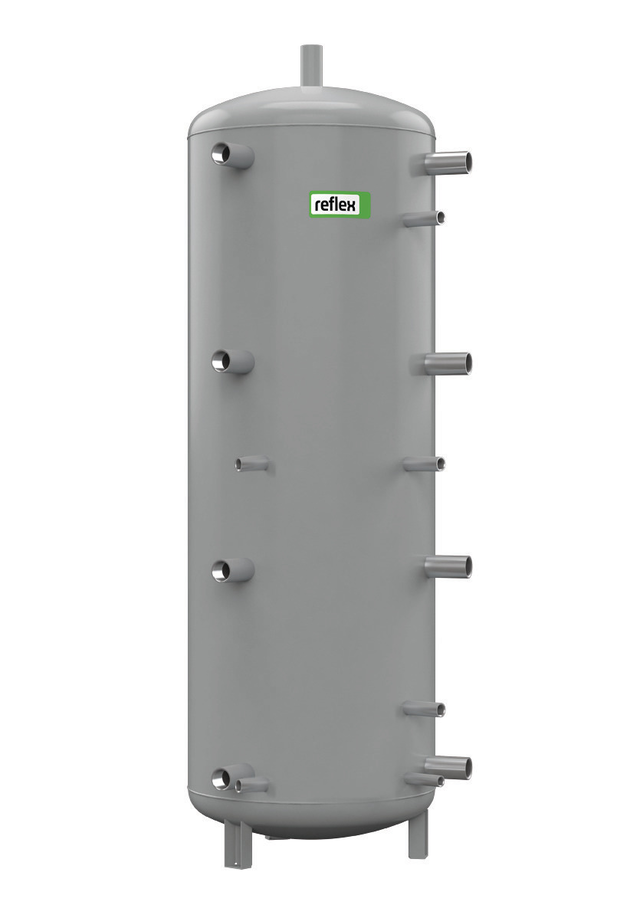

Storatherm Heat
Puffertároló fűtő- és hűtővíz tárolásához. Választható álló kivitelben karimával/karima nélkül vagy egy/két belső fekvésű hőcserélővel a külső energiaforrások bekötéséhez.
A hőfejlesztő és -fogyasztó csatlakozócsonk sorai függőlegesen 100°-ban elforgatottan, töltő-, ill. ürítőcsonkokként vannak elhelyezve. A csatlakozócsonk sorai között függőlegesen elhelyezett becsavarási lehetőségek vannak a mérőhüvelyek, hőérzékelők vagy hasonlók számára (3 x Rp 3/4, 1 x Rp 1/2). A simacsöves hőcserélős tárolók külön csőköteges fűtőfelületek előremenő és visszatérő csonkjaival is rendelkeznek. Tárolóedény S235JR+AR acélból, belül nyers és kívül korrózióvédelemmel. 1000 literes puffertároló 100 mm-es szigeteléssel; puffertároló > 1000 liter 120 mm-es levehető vlies szigeteléssel, a DIN 4102-1 B2 építőanyag osztály szerint. A 2000 literes tárolókat szigeteléssel szállítjuk. A 3000 liter feletti tárolókat fekvő helyzetben, szigetelés nélkül szállítjuk. A szigetelést külön kell megrendelni. A tároló C energiahatékonysági besorolással áll rendelkezésre. A hőveszteségeket külső tanúsított próbapadon állapították meg.
Puffertároló fűtő- és hűtővíz tárolásához. Választható álló kivitelben karimával/karima nélkül vagy egy/két belső fekvésű hőcserélővel a külső energiaforrások bekötéséhez.
A hőfejlesztő és -fogyasztó csatlakozócsonk sorai függőlegesen 100°-ban elforgatottan, töltő-, ill. ürítőcsonkokként vannak elhelyezve. A csatlakozócsonk sorai között függőlegesen elhelyezett becsavarási lehetőségek vannak a mérőhüvelyek, hőérzékelők vagy hasonlók számára (3 x Rp 3/4, 1 x Rp 1/2). A simacsöves hőcserélős tárolók külön csőköteges fűtőfelületek előremenő és visszatérő csonkjaival is rendelkeznek. Tárolóedény S235JR+AR acélból, belül nyers és kívül korrózióvédelemmel. 1000 literes puffertároló 100 mm-es szigeteléssel; puffertároló > 1000 liter 120 mm-es levehető vlies szigeteléssel, a DIN 4102-1 B2 építőanyag osztály szerint. A 2000 literes tárolókat szigeteléssel szállítjuk. A 3000 liter feletti tárolókat fekvő helyzetben, szigetelés nélkül szállítjuk. A szigetelést külön kell megrendelni. A tároló C energiahatékonysági besorolással áll rendelkezésre. A hőveszteségeket külső tanúsított próbapadon állapították meg.
