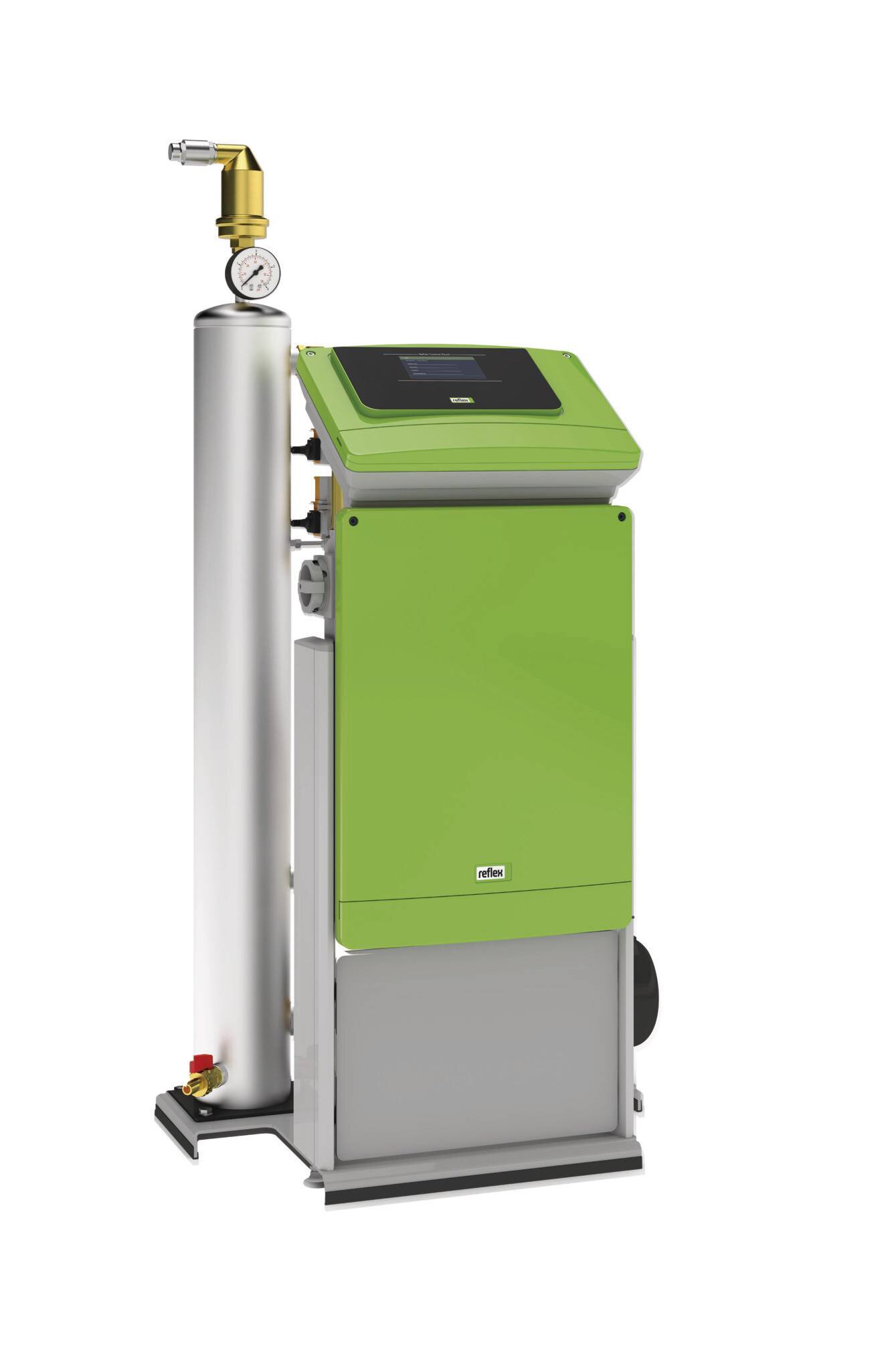

Servitec 60/GL T

Teljesítmény leírása:
A Reflexomat, Variomat vagy Servitec vákuumos szórócső gáztalanítás terméksorozat standard berendezésének ügyfélszolgálata általi 1. kategóriás üzembe helyezése, ami az alábbiakat tartalmazza:

• Oda-vissza kiszállás
• A berendezés beállítása a megbízó által megnevezendő üzemi paramétekre
• A beállítás és az üzemi paraméterek, valamint a berendezés teljesítményének és a rendszer működésének ellenőrzése
• Minden beállítási érték jegyzőkönyvben lesz dokumentálva

Feltételek:

• A vezérlőegység, a tartozék komponensek és a feltöltött ellátó berendezés elektromos és hidraulikus csatlakozása.
• A nyomástartó állomás tágulási tartályát nem szabad vízzel előzetesen feltölteni.
• Gondoskodni kell elegendő töltővíz-ellátásról.

Az ügyfél haszna:
A nem rég vásárolt berendezéseknek az ügyfél általi üzembe helyezése lehetséges, mégis számos érv szól amellett, hogy a Reflex általi üzembe helyezés jobb ötlet lenne.

• Bizonyosság, hogy a berendezés az optimális üzemhez beállítva van
• Üzemi biztonság a nem megfelelő üzembe helyezés okozta károk kiküszöbölése által és a szünetelés okozta idők és költségek elkerülése

Üzembe helyezési időpont:
A szolgáltatás a megbízás után a helyszínen kb. három héttel az adott országban és világszerte kb. hat héttel más országokban végezhető.
A szerviz szolgáltatásai nettó költségek!Az ár nem tartalmazza a helyszíni várakozási időket és munkavégzést, amelyet szakszerűtlen telepítés, ill. nem előírásszerű állapot okoz.

Az üzembehelyezési csomag a bővítő- és buszmodulok programozását nem tartalmazza. A programozás elszámolása külön idő és ráfordítás szerint történik.

Buszmodulok Lonworks Digital
A buszmodul a digitális üzenet(ek) a Reflex Variomat, Reflexomat vagy Servitec Control Basic vagy Touch mikroprocesszoros vezérléséből a Lonwork Digital datagramjába való áthelyezésére szolgál.

A Control mikroprocesszoros vezérlés kábel összeköttetése a potenciálmentes érintkezőkön keresztül történik, amelyet a feszültségellátáshoz hasonlóan a helyszínen kell végrehajtani. A LonWorks oldalon egy FFT-10 A Transceiver interfész áll rendelkezésre.

Az I/O modullal (opció) együtt más digitális üzenetek is áthelyezhetők.

Szerelés:
A műanyag kapcsolószekrény háza a helyszíni falra szereléshez vagy más kapcsolószekrénybe való beszereléshez.

A vezérlőegység huzalozását ugyancsak a helyszínen kell végezni. Az üzembe helyezés és a huzalozás nem a szállítási terjedelem része.

Buszmodul
A buszmodul az információk, mint pl. az üzemállapot vagy a változó hálózati paraméterek a Variomat, Reflexomat vagy Servitec Control Basic vagy Touch vezérlés vezérlési interfészekből (RS 485) a datagramba való áthelyezésére szolgál.Mindez saját műanyag házban van a hozzá tartozó vezérlőegységbe való közvetlen beépítéshez vagy opcionálisan a falra szereléshez.

Szerelés:
A műanyag kapcsolószekrény háza a vezérlőegység erre a célra szolgáló szerelési helyébe helyezhető, a helyszíni falra szerelés vagy más kapcsolószekrénybe való beszerelés alternatívájaként.

A vezérlőegység huzalozását ugyancsak a helyszínen kell végezni. Az üzembe helyezés és a huzalozás nem a szállítási terjedelem része.
A mikroprocesszoros vezérlés kábel összeköttetése az RS485 interfésszel történik, amelyet a feszültségellátáshoz hasonlóan a helyszínen kell végrehajtani.A LonWorks oldalon FFT-10 A Transceiver interfész áll rendelkezésre.

Buszmodul
A buszmodul az információk, mint pl. az üzemállapot vagy a változó hálózati paraméterek a Variomat, Reflexomat vagy Servitec Control Basic vagy Touch vezérlés vezérlési interfészekből (RS 485) a datagramba való áthelyezésére szolgál.Mindez saját műanyag házban van a hozzá tartozó vezérlőegységbe való közvetlen beépítéshez vagy opcionálisan a falra szereléshez.

Szerelés:
A műanyag kapcsolószekrény háza a vezérlőegység erre a célra szolgáló szerelési helyébe helyezhető, a helyszíni falra szerelés vagy más kapcsolószekrénybe való beszerelés alternatívájaként.

A vezérlőegység huzalozását ugyancsak a helyszínen kell végezni. Az üzembe helyezés és a huzalozás nem a szállítási terjedelem része.
A mikroprocesszoros vezérlés kábel összeköttetése az RS485 interfésszel történik, amelyet a feszültségellátáshoz hasonlóan a helyszínen kell végrehajtani.A Profibus oldalon ugyancsak egy 0,96–1,5 Mb/s Baud arányos RS 485 interfész áll rendelkezésre. A helyszínen egy Sub-D kábeldugót kell rendelkezésre bocsátani.

A felülrendelt épületfelügyeleti berendezés következő funkcióinak és paramétereinek távirányítása:

• 1. szivattyú/kompresszor be
• 1. szivattyú/kompresszor ki
• 2. szivattyú/kompresszor be
• 2. szivattyú/kompresszor ki
• 1. túláramszelep nyit
• 1. túláramszelep zár
• 2. túláramszelep nyit
• 2. túláramszelep zár
• Utántöltés nyit
• Utántöltés zár
• p0 előírt nyomás (nyomás 1/10 bar-ban)

Buszmodul
A buszmodul az információk, mint pl. az üzemállapot vagy a változó hálózati paraméterek a Variomat, Reflexomat vagy Servitec Control Basic vagy Touch vezérlés vezérlési interfészekből (RS 485) a datagramba való áthelyezésére szolgál.Mindez saját műanyag házban van a hozzá tartozó vezérlőegységbe való közvetlen beépítéshez vagy opcionálisan a falra szereléshez.

Szerelés:
A műanyag kapcsolószekrény háza a vezérlőegység erre a célra szolgáló szerelési helyébe helyezhető, a helyszíni falra szerelés vagy más kapcsolószekrénybe való beszerelés alternatívájaként.

A vezérlőegység huzalozását ugyancsak a helyszínen kell végezni. Az üzembe helyezés és a huzalozás nem a szállítási terjedelem része.
A mikroprocesszoros vezérlés kábel összeköttetése az RS485 interfésszel történik, amelyet a feszültségellátáshoz hasonlóan a helyszínen kell végrehajtani.A mikroprocesszoros vezérlés kábel összeköttetése az RS 485 interfésszel történik, amelyet a feszültségellátáshoz hasonlóan a helyszínen kell végrehajtani.

Az Ethernet oldalon a 100-Base TX hálózatba való helyszíni bekötéshez egy RJ 45 csatlakozás áll rendelkezésre. Az adatcsere az Ethernet/IP, Modbus/TCP és HTTP protokollokkal végezhető. Ugyanez érvényes a protokollok html oldalainak megjelenítésére.
