Produktdetails
Kombinierter Vor- und Rücklaufverteiler, bestehend aus Vierkantrohr mit nebeneinander angeordneten, durch sinusförmige Trennwand geteilte Kammern aus schwarzem Stahlblech S235.Der Kesselanschluss erfolgt von unten und die jeweiligen Heizkreise werden platzsparend und übersichtlich von oben angeschlossen.Das Bauteil ist werkseitig 100% dichtigkeitsgeprüft und grundiert.Verpackt als SET inklusive EPP-Wärmedämmung. Die Dämmstärke entspricht dem GEG (Gebäudeenergiegesetz). Sinus Kleinverteiler Typ 80/60 und Sinus HydroFixx Typ 80/80 und Typ 120/120 inkl. Wandhalterung.
Downloads
Dokumente
Zeichnungen
BIM-Daten
Produktfotos
Ausschreibungstexte
Zubehör
empfohlen
4207264 - Wandkonsole WAKO 200mm max 120/80
Galvanisch verzinkte Wandkonsole inkl. Schalldämmung. Bestehend aus einer Kopfplatte montiert auf einem einstellbaren Führungsschlitten. Die Verbindungsschrauben sind inklusive. Die Wandkonsole ist stufenlos in der Tiefe verstellbar. Die Wandbefestigung erfolgt über eine Platte mit Langlöchern.
empfohlen
4205954 - Standkonsole STKO 270-340mm max 120/80
Galvanisch verzinkte Standkonsole inkl. Schalldämmung. Bestehend aus einer Bodenplatte mit Standrohr und Kopfplatte mit Führungsrohr. Die Verbindungsschrauben sind inklusive. Die Standkonsole ist stufenlos höhenverstellbar, gemessen von Boden bis Unterkante Verteiler, und ermöglicht so auch den Ausgleich von Bodenunebenheiten. Gewährleistet einen sicheren und festen Stand der Verteiler. Langlöcher in der Bodenplatte ermöglichen eine Verschraubung auf dem Untergrund.
empfohlen
4209771 - Wartungsbox 120/80
Wartungsbox zur Magentitentschlammung für alle Kessel- und Unterverteiler, MonoFixx und HydroFixx. Ermöglicht eine Entschlammung bei druckbehafteter Anlage. Bestehend aus Profilrohr 120x80, Material S235. Versehen mit Enschlammungsstutzen und Kugelhahn 1/2'' sowie in der Tauchhülse eingeschraubten Magnetstab. Zur Anbringung im Hauptkesselrücklauf des Verteilers. Inkl. EPP Dämmung nach EnEV.
empfohlen
4205850 - Standkonsole STKO 405-600mm max 120/80
Galvanisch verzinkte Standkonsole inkl. Schalldämmung. Bestehend aus einer Bodenplatte mit Standrohr und Kopfplatte mit Führungsrohr. Die Verbindungsschrauben sind inklusive. Die Standkonsole ist stufenlos höhenverstellbar, gemessen von Boden bis Unterkante Verteiler, und ermöglicht so auch den Ausgleich von Bodenunebenheiten. Gewährleistet einen sicheren und festen Stand der Verteiler. Langlöcher in der Bodenplatte ermöglichen eine Verschraubung auf dem Untergrund.
optional

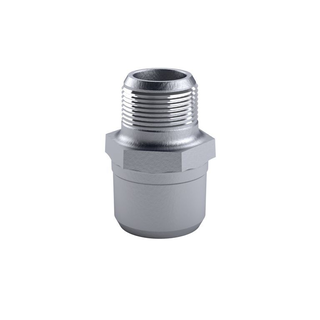

4205890 - Reduziernippel RN 1 1/2" × 3/4"
Anschlussstücke zur Ausführung der Anschlüsse als Gewindestutzen. Bestehend aus Temperguss und beidseitigem Außengewinde.
