Produktdetails

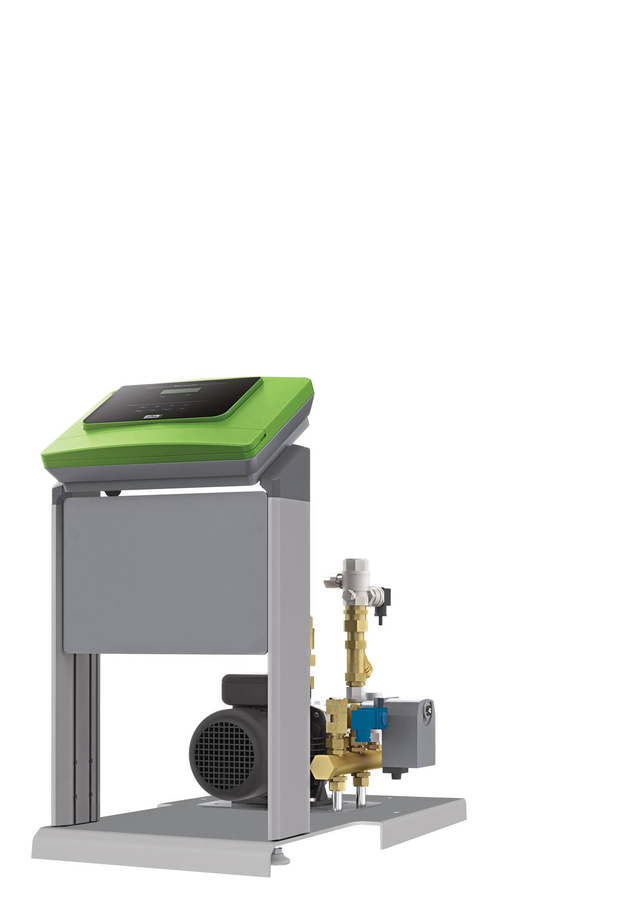

Variomat
Steuereinheit, Hydraulik und Steuerungsmodul für Druck halten, entgasen, nachspeisen in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.Geeignet für den Einsatz in lärmsensiblen Bereichen.Funktionseinheit bestehend aus Hydraulikteil und Control Basic Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und mit CE-Kennzeichen.Hydraulikteil:
Druckhaltung wird mittels einer Edelstahlkreiselpumpe in Verbindung mit einem robusten schmutzunempfindlichen Motorkugelhahn mit vorgeschaltetem Schmutzfänger als Überströmeinrichtung realisiert. Ein Sicherheitsventil dient zur Druckabsicherung des anzuschließenden Variomat Grundgefäß VG bzw. Folgegefäßes VF. Die Systemdruckmessung erfolgt mittels elekronischem Sensor. Druckseitige Systemanschlüsse sind als gesicherte Absperrkugelhähne ausgeführt. Sämtliche Armaturen befinden sich zur variableren Anordnung der Hydraulik auf einer drehbaren Grundplatte.Die Control Basic Steuerung ist in ein robustes Kunststoffgehäuse integriert, in der sowohl die Leistungs- und Kommunikationselektronik und das Bedientableau mit schmutzunempfindlicher Folientastatur untergebracht ist. Control Basic ist eine vollautomatische frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, zweizeiliger Klartextanzeige für Systemdruck, Gefäßfüllniveau und allen relevanten Betriebs- und Störmeldungen, LED-Anzeige der Betriebsmodi und allgemeiner Fehlermeldung. Kommunikationselektronik bestehend aus:
Steuereinheit, Hydraulik und Steuerungsmodul für Druck halten, entgasen, nachspeisen in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.Geeignet für den Einsatz in lärmsensiblen Bereichen.Funktionseinheit bestehend aus Hydraulikteil und Control Basic Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und mit CE-Kennzeichen.Hydraulikteil:
Druckhaltung wird mittels einer Edelstahlkreiselpumpe in Verbindung mit einem robusten schmutzunempfindlichen Motorkugelhahn mit vorgeschaltetem Schmutzfänger als Überströmeinrichtung realisiert. Ein Sicherheitsventil dient zur Druckabsicherung des anzuschließenden Variomat Grundgefäß VG bzw. Folgegefäßes VF. Die Systemdruckmessung erfolgt mittels elekronischem Sensor. Druckseitige Systemanschlüsse sind als gesicherte Absperrkugelhähne ausgeführt. Sämtliche Armaturen befinden sich zur variableren Anordnung der Hydraulik auf einer drehbaren Grundplatte.Die Control Basic Steuerung ist in ein robustes Kunststoffgehäuse integriert, in der sowohl die Leistungs- und Kommunikationselektronik und das Bedientableau mit schmutzunempfindlicher Folientastatur untergebracht ist. Control Basic ist eine vollautomatische frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, zweizeiliger Klartextanzeige für Systemdruck, Gefäßfüllniveau und allen relevanten Betriebs- und Störmeldungen, LED-Anzeige der Betriebsmodi und allgemeiner Fehlermeldung. Kommunikationselektronik bestehend aus:
- Schnittstelle RS 485 als Datenschnittstelle bzw. für den Anschluss optionaler Kommunikationskomponenten
- potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung
- digitaler Eingang zur Signalverarbeitung eines Kontaktwasserzählers
- 230V Ausgang zum Anschluss niveauabhängiger Nachspeise- /Entgasungsstationen
Downloads
Dokumente
Zeichnungen
BIM-Daten
Produktfotos
Ausschreibungstexte
Zubehör
empfohlen
9119352 - Motorkugelhahn Safecontrol
Safecontrol
Motorkugelhahn als Umrüstsatz zur Wassernachspeisung in Verbindung mit Servitec und Variomat.Die Ansteuerung erfolgt direkt von der Steuereinheit. Der schmutzresistente Motorkugelhahn ist mittels Federkraft stromlos geschlossen.Der hydraulische und elektrische Anschluss ist bauseits zu erstellen.
Motorkugelhahn als Umrüstsatz zur Wassernachspeisung in Verbindung mit Servitec und Variomat.Die Ansteuerung erfolgt direkt von der Steuereinheit. Der schmutzresistente Motorkugelhahn ist mittels Federkraft stromlos geschlossen.Der hydraulische und elektrische Anschluss ist bauseits zu erstellen.
empfohlen
7945600 - Inbetriebnahme Cat. 1
Leistungsbeschreibung:
Inbetriebnahme Kategorie 1 für eine Standardanlage der Produktreihe Reflexomat, Variomat oder Servitec Vakuum-Sprührohrentgasung inkl. des Steuergefäßes und der Nachspeiseeinheit durch den Kundendienst bestehend aus:
Zwar ist es durchaus möglich, dass Kunden eine vor kurzem gekaufte Anlage selbst in Betrieb nehmen, es gibt jedoch eine Reihe von Gründen, warum die Inbetriebnahme durch Reflex die bessere Idee ist.
Die Dienstleistung erfolgt in der Regel ca. drei Wochen im lokalen Landes, International ca. sechs Wochen nach entsprechender Beauftragung.
Dienstleistungen des Service sind Nettokosten! Im Preis nicht enthalten sind bauseits entstehende Wartezeiten und Arbeiten, die durch unsachgemäße Installation bzw. nicht ordnungsgemäßen Zustand entstehen.
Inbetriebnahme Kategorie 1 für eine Standardanlage der Produktreihe Reflexomat, Variomat oder Servitec Vakuum-Sprührohrentgasung inkl. des Steuergefäßes und der Nachspeiseeinheit durch den Kundendienst bestehend aus:
- An- und Abfahrt
- Einstellung der Anlage auf die vom Auftraggeber zu benennenden Betriebsparameter
- Prüfung der Einstellung und Betriebsparameter sowie der Leistung der Anlage und Funktion im System
- Fillsoft und Fillset werden mitgeprüft
- Alle Einstellwerte werden in einem Protokoll dokumentiert
- elektrischer und hydraulischer Anschluss der Steuereinheit, der Zubehörkomponenten und gefüllte Versorgungsanlage.
- Die Ausdehnungsgefäße der Druckhaltestation dürfen nicht mit Wasser vorgefüllt sein.
- Ausreichende Versorgung mit Füllwasser ist vorzusehen.
Zwar ist es durchaus möglich, dass Kunden eine vor kurzem gekaufte Anlage selbst in Betrieb nehmen, es gibt jedoch eine Reihe von Gründen, warum die Inbetriebnahme durch Reflex die bessere Idee ist.
- Sicherheit, dass die Anlage für einen optimalen Betrieb eingestellt ist
- Ausschluss von Schäden durch inkorrekte Inbetriebnahme damit Betriebssicherheit und Vermeidung von Zeit und Kosten für Ausfallzeiten
Die Dienstleistung erfolgt in der Regel ca. drei Wochen im lokalen Landes, International ca. sechs Wochen nach entsprechender Beauftragung.
Dienstleistungen des Service sind Nettokosten! Im Preis nicht enthalten sind bauseits entstehende Wartezeiten und Arbeiten, die durch unsachgemäße Installation bzw. nicht ordnungsgemäßen Zustand entstehen.
Die Programmierung der Erweiterung- und Bus-Module sind nicht im Umfang der Inbetriebnahme enthalten. Programmierung werden separat nach Zeit und Aufwand verrechnet.
optional
7859100 - Master-Slave-Connect
Master-Slave-Connect
Erweiterungsoption für Variomat Druckhaltestationen mit Control Basic oder -Touch Steuerung.
Erweiterungsoption für Variomat Druckhaltestationen mit Control Basic oder -Touch Steuerung.
Für den abgestimmten, optimierten Betrieb von bis zu 10 Variomat/Variomat Giga in einem Verbund. Alle eingebundenen Geräte müssen über diese Steuerungsoption verfügen.
Entfernung untereinander <1.000 m.
optional
8997705 - I/O Modul VS
I/O Modul
Erweiterung für Steuerungen von Reflexomat, Variomat und Servitec Steuereinheiten.
Erweiterung für Steuerungen von Reflexomat, Variomat und Servitec Steuereinheiten.
Mit zwei Trennverstärkern für die analogen Signale der Druck- und Niveaumessung. Sechs digitale Eingangskontakte und sechs potenzialfreie Ausgangskontakte zur Bearbeitung von Meldungen und Alarmen. Alles in eigenem Kunststoffgehäuse für die direkte Integration in die zugehörige Steuereinheit oder optional für die Wandmontage.
Einzelbeschreibung:
- Digitaleingang: - frei parametierbar 6 Stk., davon 3 Stk. als Öffner, 24V Eigenpotenzial, Standardparametierung, z.B für externe Temperaturüberwachung, Min.-Drucksignal, Handnachspeisung, und 3 Stk. als Schließer, 230V externes Potenzial. Standardparametierung als Schließer, z.B. für Not-Aus, Handbetrieb Pumpe/Kompresssor, Handbetrieb Überströmeinrichtung.
- Digitalausgang: - frei parametierbar 6 Stk. Als Wechsler potenzialfrei, Standardparametierung, z.B. für Meldung von Nachspeisefehlern, Minimaldruckunterschreitung, Maximaldrucküberschreitung oder Betriebsart Hand-/Stopp.
Alle o.g. Kontakte können gemäß den zur Verfügung stehenden Informationen frei durch den Reflex-Servicedienst parametiert werden.
Montage: Das Kunststoffschaltschrankgehäuse kann in den vorgesehenen Montageplatz der Steuereinheit eingesetzt werden, alternativ zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.
Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits.
optional
8860000 - Bus-Modul Lonworks Digital
Bus-Module Lonworks Digital
Busmodul zur Umsetzung der digitalen Meldung(en) aus den Mikroprozessorsteuerungen Control Basic oder Touch von Variomat, Reflexomat oder Servitec in das Datentelegramm Lonworks Digital.Die Kabelverbindung zur Control Mikroprozessorsteuerung erfolgt über deren potenzialfreie Kontakte und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen. LonWorks-seitig besteht eine Schnittstelle mit FFT-10 A Transceiver.In Verbindung mit dem I/O-Modul (Option) können auch andere digitale Meldungen umgesetzt werden.Montage:
Das Kunststoffschaltschrankgehäuse zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang.
Busmodul zur Umsetzung der digitalen Meldung(en) aus den Mikroprozessorsteuerungen Control Basic oder Touch von Variomat, Reflexomat oder Servitec in das Datentelegramm Lonworks Digital.Die Kabelverbindung zur Control Mikroprozessorsteuerung erfolgt über deren potenzialfreie Kontakte und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen. LonWorks-seitig besteht eine Schnittstelle mit FFT-10 A Transceiver.In Verbindung mit dem I/O-Modul (Option) können auch andere digitale Meldungen umgesetzt werden.Montage:
Das Kunststoffschaltschrankgehäuse zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang.
