Descriptif détaillé du produit

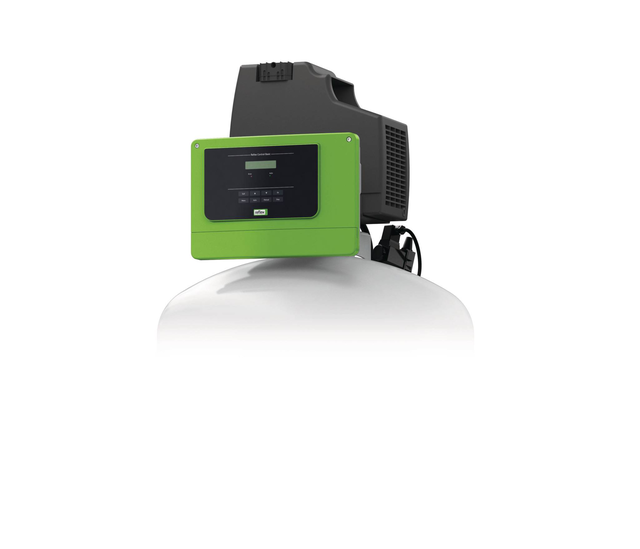

Reflexomat
Pneumatique et module de commande pour station de maintien de pression Reflexomat contrôlée par compresseur pour le maintien de pression et le contrôle de l’eau de réalimentation dans les circuits d’eau de chauffage et de refroidissement fermés.
Construction selon la norme DIN EN 12828 et les exigences de la directive allemande VDI 4708, avec marquage CE.
Unité de commande composée du système pneumatique et de l’unité de commande Control Basic. Tous deux sont montés de manière ergonomique et à entretien facile sur une console de montage et préparés pour le montage du vase.Une soupape de sécurité limite la pression du vase de base RG ou du vase complémentaire RF. La pression système est mesurée à l’aide d’un capteur électronique.
Dans la partie pneumatique, le maintien de pression est réalisé par le biais d’un compresseur à air comprimé en liaison avec une électrovanne à air comprimé comme dispositif de décharge. La pression système est mesurée à l’aide d’un capteur électronique. Partie pneumatique composé de:
La commande Control Basic est intégrée à un boîtier robuste en plastique, qui abrite aussi bien l’électronique de puissance et de communication que le tableau de commande avec clavier tactile non salissant. Control Basic est une commande à microprocesseur entièrement automatique et librement paramétrable avec horloge en temps réel, mémoire différentielle pour les erreurs et les paramètres, affichage sur deux lignes pour la pression système, le niveau de remplissage de la cuve et tous les messages de service et de défaut pertinents, indicateur à LED des modes de fonctionnement et message d’erreur général. Électronique de communication composée de:
Unité de commande entièrement montée et câblée et prête au raccordement selon les consignes VDE, câble d’alimentation secteur et fiche de secteur.
Principe de fonctionnement du maintien de pression dans les limites +/- 0,1 bar, y compris surveillance du compresseur. Réalimentation contrôlée, interruption automatique et message de défaut en cas de dépassement de la durée de fonctionnement et / ou du nombre de cycles. Traitemnt du signal d'un compteur d’eau à impulsions, y compris surveillance de la capacité possible en option d’échangeurs d’ions dans la conduite de réalimentation. Documentation et contrôle du système complet en ce qui concerne les paramètres susmentionnés.
Pneumatique et module de commande pour station de maintien de pression Reflexomat contrôlée par compresseur pour le maintien de pression et le contrôle de l’eau de réalimentation dans les circuits d’eau de chauffage et de refroidissement fermés.
Construction selon la norme DIN EN 12828 et les exigences de la directive allemande VDI 4708, avec marquage CE.
Unité de commande composée du système pneumatique et de l’unité de commande Control Basic. Tous deux sont montés de manière ergonomique et à entretien facile sur une console de montage et préparés pour le montage du vase.Une soupape de sécurité limite la pression du vase de base RG ou du vase complémentaire RF. La pression système est mesurée à l’aide d’un capteur électronique.
Dans la partie pneumatique, le maintien de pression est réalisé par le biais d’un compresseur à air comprimé en liaison avec une électrovanne à air comprimé comme dispositif de décharge. La pression système est mesurée à l’aide d’un capteur électronique. Partie pneumatique composé de:
- compresseur à air comprimé
- électrovanne à air homologuée
- soupape de sûreté homologuée pour la limitation de pression du vase d’expansion de pression à membrane
- capteur de pression électronique
- interconnexions adéquates
La commande Control Basic est intégrée à un boîtier robuste en plastique, qui abrite aussi bien l’électronique de puissance et de communication que le tableau de commande avec clavier tactile non salissant. Control Basic est une commande à microprocesseur entièrement automatique et librement paramétrable avec horloge en temps réel, mémoire différentielle pour les erreurs et les paramètres, affichage sur deux lignes pour la pression système, le niveau de remplissage de la cuve et tous les messages de service et de défaut pertinents, indicateur à LED des modes de fonctionnement et message d’erreur général. Électronique de communication composée de:
- Interface RS 485 comme interface de données ou pour la connexion de composants de communication optionnels
- Sortie sans potentiel pour la retransmission du message groupé
- Entrée numérique pour le traitement des signaux d’un compteur d’eau à impulsions
- Sortie 230 V pour le raccordement de stations de réalimentation / dégazage en fonction du niveau
Unité de commande entièrement montée et câblée et prête au raccordement selon les consignes VDE, câble d’alimentation secteur et fiche de secteur.
Principe de fonctionnement du maintien de pression dans les limites +/- 0,1 bar, y compris surveillance du compresseur. Réalimentation contrôlée, interruption automatique et message de défaut en cas de dépassement de la durée de fonctionnement et / ou du nombre de cycles. Traitemnt du signal d'un compteur d’eau à impulsions, y compris surveillance de la capacité possible en option d’échangeurs d’ions dans la conduite de réalimentation. Documentation et contrôle du système complet en ce qui concerne les paramètres susmentionnés.
Téléchargements
Documents
Dessins
Photos du produit
Textes d'appel d'offres
Accessoires
recommandé
7945600 - Mise en service Cat. 1
Description des prestations :
Mise en service de la catégorie 1 pour une installation standard de la gamme de produits Reflexomat, Variomat ou système de dégazage par dépression Servitec, y compris du vase pilote et de l’unité de réalimentation par le service après-vente Reflex, comprenant :
Bien qu’il soit tout à fait possible que les clients mettent eux-mêmes en service une installation récemment achetée, plusieurs raisons parlent en faveur d’une mise en service par l’entreprise Reflex.
La prestation de service peut être réalisée dans le pays de l’exploitant en l’espace d’env. trois semaines et, à l’étranger, en l’espace d’env. six semaines à compter de la date de commande.
Les prestations du S.A.V. sont facturées hors taxes ! D’éventuels temps d’attente et les travaux résultant d’une installation ou d’un état non conformes dont la responsabilité incombe au client ne sont pas compris dans le prix.
Mise en service de la catégorie 1 pour une installation standard de la gamme de produits Reflexomat, Variomat ou système de dégazage par dépression Servitec, y compris du vase pilote et de l’unité de réalimentation par le service après-vente Reflex, comprenant :
- sans arrivée ni départ
- réglage de l’installation aux paramètres d’exploitation à renseigner par le donneur d’ordre
- contrôle du réglage et des paramètres d’exploitation ainsi que du rendement de l’installation et du fonctionnement correct au sein du système
- Fillsoft et Fillset feront l’objet d’un contrôle simultané
- Toutes les valeurs de réglage seront documentées dans un procès-verbal
- Raccordements électrique et hydraulique de l’unité de commande, des accessoires et installation d’approvisionnement remplie.
- Les vases d’expansion du système de maintien de pression ne doivent pas être préalablement remplis d’eau.
- Prévoir l’alimentation suffisante en eau de remplissage.
Bien qu’il soit tout à fait possible que les clients mettent eux-mêmes en service une installation récemment achetée, plusieurs raisons parlent en faveur d’une mise en service par l’entreprise Reflex.
- Exactitude du réglage de l’installation pour un fonctionnement optimal
- Exclusion de dommages suite à une mise en service non conforme, permettant de garantir la sécurité d’exploitation et d’éviter les temps et coûts liés à une immobilisation
La prestation de service peut être réalisée dans le pays de l’exploitant en l’espace d’env. trois semaines et, à l’étranger, en l’espace d’env. six semaines à compter de la date de commande.
Les prestations du S.A.V. sont facturées hors taxes ! D’éventuels temps d’attente et les travaux résultant d’une installation ou d’un état non conformes dont la responsabilité incombe au client ne sont pas compris dans le prix.
La programmation des modules d’extension et de bus n’est pas comprise dans l’étendue de la mise en service. La programmation sera facturée séparément au taux horaire sur la base des dépenses réelles.
en option
8860000 - Module bus Lonworks Digital
Modules bus Lonworks Digital
Module bus pour la mise en œuvre du ou des messages numériques à partir des commandes à microprocesseur Control Basic ou Touch de Variomat, Reflexomat ou Servitec dans le télégramme de données Lonworks Digital.La connexion filaire à la commande à microprocesseur Control s’effectue par le biais des contacts sans potentiel et doit être réalisée, comme l’alimentation en tension, sur site. Côté LonWorks, une interface avec émetteur-récepteur FFT-10 A est disponible.En liaison avec le module E/S (en option), il est également possible de mettre en œuvre d’autres messages numériques.Montage :
Le boîtier en plastique de l’armoire de commande conçu pour le montage mural par le client ou l’encastrement dans d’autres armoires de commande.Le câblage vers l’unité de commande se déroule également sur site. Les mises en service et câblages ne sont pas compris dans l’étendue de livraison.
Module bus pour la mise en œuvre du ou des messages numériques à partir des commandes à microprocesseur Control Basic ou Touch de Variomat, Reflexomat ou Servitec dans le télégramme de données Lonworks Digital.La connexion filaire à la commande à microprocesseur Control s’effectue par le biais des contacts sans potentiel et doit être réalisée, comme l’alimentation en tension, sur site. Côté LonWorks, une interface avec émetteur-récepteur FFT-10 A est disponible.En liaison avec le module E/S (en option), il est également possible de mettre en œuvre d’autres messages numériques.Montage :
Le boîtier en plastique de l’armoire de commande conçu pour le montage mural par le client ou l’encastrement dans d’autres armoires de commande.Le câblage vers l’unité de commande se déroule également sur site. Les mises en service et câblages ne sont pas compris dans l’étendue de livraison.
en option
8860100 - Module bus Lonworks
Module bus
Module bus pour la mise en œuvre des informations, comme par ex. l’état de fonctionnement ou les paramètres variables du réseau à partir de l’interface de commande (RS 485) de Variomat, Reflexomat ou Servitec avec commande Control Basic ou Touch dans le télégramme de données.Monté dans un boitier en plastique pour une installation sur l’unité de commande ou, en option, pour le montage mural. Montage :
Le boîtier en plastique de l’armoire de commande peut être employé dans l’emplacement de montage prévu à cet effet de l’unité de commande, ou au choix pour le montage mural ou l’encastrement dans d’autres armoires de commande. Le câblage vers l’unité de commande est également à la charge du client. Les mises en service et câblages ne sont pas compris dans la prestation.
La connexion filaire avec la commande à microprocesseur s’effectue par le biais de l’interface RS 485 et doit être réalisée, comme l’alimentation en tension, par le client.Côté LonWorks, une interface avec émetteur-récepteur FFT-10 A est disponible.
Module bus pour la mise en œuvre des informations, comme par ex. l’état de fonctionnement ou les paramètres variables du réseau à partir de l’interface de commande (RS 485) de Variomat, Reflexomat ou Servitec avec commande Control Basic ou Touch dans le télégramme de données.Monté dans un boitier en plastique pour une installation sur l’unité de commande ou, en option, pour le montage mural. Montage :
Le boîtier en plastique de l’armoire de commande peut être employé dans l’emplacement de montage prévu à cet effet de l’unité de commande, ou au choix pour le montage mural ou l’encastrement dans d’autres armoires de commande. Le câblage vers l’unité de commande est également à la charge du client. Les mises en service et câblages ne sont pas compris dans la prestation.
La connexion filaire avec la commande à microprocesseur s’effectue par le biais de l’interface RS 485 et doit être réalisée, comme l’alimentation en tension, par le client.Côté LonWorks, une interface avec émetteur-récepteur FFT-10 A est disponible.
en option
8860200 - Module bus Profibus DP
Module bus
Module bus pour la mise en œuvre des informations, comme par ex. l’état de fonctionnement ou les paramètres variables du réseau à partir de l’interface de commande (RS 485) de Variomat, Reflexomat ou Servitec avec commande Control Basic ou Touch dans le télégramme de données.Monté dans un boitier en plastique pour une installation sur l’unité de commande ou, en option, pour le montage mural. Montage :
Le boîtier en plastique de l’armoire de commande peut être employé dans l’emplacement de montage prévu à cet effet de l’unité de commande, ou au choix pour le montage mural ou l’encastrement dans d’autres armoires de commande. Le câblage vers l’unité de commande est également à la charge du client. Les mises en service et câblages ne sont pas compris dans la prestation.
La connexion filaire avec la commande à microprocesseur s’effectue par le biais de l’interface RS 485 et doit être réalisée, comme l’alimentation en tension, par le client.Côté Profibus, une interface RS 485 avec une vitesse de transmission de 0,96 -1,5 Mo/s est disponible. La fiche D-sub pour le câble est à fournir par le client. Commande à distance des fonctions et paramètres suivants de la domotique principale:
Module bus pour la mise en œuvre des informations, comme par ex. l’état de fonctionnement ou les paramètres variables du réseau à partir de l’interface de commande (RS 485) de Variomat, Reflexomat ou Servitec avec commande Control Basic ou Touch dans le télégramme de données.Monté dans un boitier en plastique pour une installation sur l’unité de commande ou, en option, pour le montage mural. Montage :
Le boîtier en plastique de l’armoire de commande peut être employé dans l’emplacement de montage prévu à cet effet de l’unité de commande, ou au choix pour le montage mural ou l’encastrement dans d’autres armoires de commande. Le câblage vers l’unité de commande est également à la charge du client. Les mises en service et câblages ne sont pas compris dans la prestation.
La connexion filaire avec la commande à microprocesseur s’effectue par le biais de l’interface RS 485 et doit être réalisée, comme l’alimentation en tension, par le client.Côté Profibus, une interface RS 485 avec une vitesse de transmission de 0,96 -1,5 Mo/s est disponible. La fiche D-sub pour le câble est à fournir par le client. Commande à distance des fonctions et paramètres suivants de la domotique principale:
- Pompe / compresseur 1 Marche
- Pompe / compresseur 1 Arrêt
- Pompe / compresseur 2 Marche
- Pompe / compresseur 2 Arrêt
- Soupape de décharge 1 Ouverte
- Soupape de décharge 1 Fermée
- Soupape de décharge 2 Ouverte
- Soupape de décharge 2 Fermée
- Réalimentation Ouverte
- Réalimentation Fermée
- Pression de consigne p0 (pression en 1/10 bar)
en option
8860300 - Module bus Ethernet
Module bus
Module bus pour la mise en œuvre des informations, comme par ex. l’état de fonctionnement ou les paramètres variables du réseau à partir de l’interface de commande (RS 485) de Variomat, Reflexomat ou Servitec avec commande Control Basic ou Touch dans le télégramme de données.Monté dans un boitier en plastique pour une installation sur l’unité de commande ou, en option, pour le montage mural. Montage :
Le boîtier en plastique de l’armoire de commande peut être employé dans l’emplacement de montage prévu à cet effet de l’unité de commande, ou au choix pour le montage mural ou l’encastrement dans d’autres armoires de commande. Le câblage vers l’unité de commande est également à la charge du client. Les mises en service et câblages ne sont pas compris dans la prestation.
La connexion filaire avec la commande à microprocesseur s’effectue par le biais de l’interface RS 485 et doit être réalisée, comme l’alimentation en tension, par le client.La connexion filaire avec la commande à microprocesseur s’effectue par le biais de l’interface RS 485 et doit être réalisée, comme l’alimentation en tension, par le client.Côté Ethernet, un port RJ 45 est disponible pour la connexion par le client à un réseau 100-Base TX. L’échange de données peut être interrogé via protocoles Ethernet/IP, Modbus/TCP et HTTP. De même, la visualisation du protocole est une page html.
Module bus pour la mise en œuvre des informations, comme par ex. l’état de fonctionnement ou les paramètres variables du réseau à partir de l’interface de commande (RS 485) de Variomat, Reflexomat ou Servitec avec commande Control Basic ou Touch dans le télégramme de données.Monté dans un boitier en plastique pour une installation sur l’unité de commande ou, en option, pour le montage mural. Montage :
Le boîtier en plastique de l’armoire de commande peut être employé dans l’emplacement de montage prévu à cet effet de l’unité de commande, ou au choix pour le montage mural ou l’encastrement dans d’autres armoires de commande. Le câblage vers l’unité de commande est également à la charge du client. Les mises en service et câblages ne sont pas compris dans la prestation.
La connexion filaire avec la commande à microprocesseur s’effectue par le biais de l’interface RS 485 et doit être réalisée, comme l’alimentation en tension, par le client.La connexion filaire avec la commande à microprocesseur s’effectue par le biais de l’interface RS 485 et doit être réalisée, comme l’alimentation en tension, par le client.Côté Ethernet, un port RJ 45 est disponible pour la connexion par le client à un réseau 100-Base TX. L’échange de données peut être interrogé via protocoles Ethernet/IP, Modbus/TCP et HTTP. De même, la visualisation du protocole est une page html.
