Produktdetails
Servitec
Vakuum-Sprührohrentgasung zur System- und Nachspeisewasserentgasung in geschlossenen Heizwasser- und Kühlkreisläufen, als vollautomatische Multifunktionseinheit mit "auto start"-Funktion sowie Steuerung und Überwachung der Nachspeisefunktion. Betriebsvarianten Magcontrol in Verbindung mit Membran-Druckausdehnungsgefäßen und Levelcontrol zur Anbindung an Druckhaltestationen.Funktionseinheit bestehend aus Hydraulikteil und Control Touch Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden mit CE Kennzeichen.Im Hydraulikteil erfolgt die Entgasung mittels einer Edelstahl-Kreiselpumpe in Verbindung mit in einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr. Dieses ist mit Vakuumsprühdüse, Peilrohrentgasung und Druck-/Niveauüberwachung ausgerüstet.Die Control Touch Bedieneinheit mit TFT Farb-Display inkl. Kommunikationselektronik ist in einem als Tableau gestalteten robusten Kunststoffgehäuse integriert und direkt an der Steuerung horizontal ausgerichtet montiert. Eine optionale separate und vertikale Wandmontage in max. drei Meter Entfernung zur Leistungselektronik ist möglich. Kommunikationselektronik bestehend aus:
Vakuum-Sprührohrentgasung zur System- und Nachspeisewasserentgasung in geschlossenen Heizwasser- und Kühlkreisläufen, als vollautomatische Multifunktionseinheit mit "auto start"-Funktion sowie Steuerung und Überwachung der Nachspeisefunktion. Betriebsvarianten Magcontrol in Verbindung mit Membran-Druckausdehnungsgefäßen und Levelcontrol zur Anbindung an Druckhaltestationen.Funktionseinheit bestehend aus Hydraulikteil und Control Touch Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden mit CE Kennzeichen.Im Hydraulikteil erfolgt die Entgasung mittels einer Edelstahl-Kreiselpumpe in Verbindung mit in einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr. Dieses ist mit Vakuumsprühdüse, Peilrohrentgasung und Druck-/Niveauüberwachung ausgerüstet.Die Control Touch Bedieneinheit mit TFT Farb-Display inkl. Kommunikationselektronik ist in einem als Tableau gestalteten robusten Kunststoffgehäuse integriert und direkt an der Steuerung horizontal ausgerichtet montiert. Eine optionale separate und vertikale Wandmontage in max. drei Meter Entfernung zur Leistungselektronik ist möglich. Kommunikationselektronik bestehend aus:
- 4,3" resistivem Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung sowie Bereitstellung von Hilfetexten für sämtliche Funktionen
- zwei Schnittstellen RS485 als Daten- bzw. Kommunikationsschnittstellen
- serielle TTL-Schnittstelle mit zwei Anschlussklemmen zum Anschluss von 2 IO-Platinen
- potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung
- zwei galvanisch getrennte analoge Ausgänge z.B. für Systemdruck
- Eingang zur Auswertung von Kontaktwasserzählern
- Steckplatz für ein Kompakt-Busmodul, eine SD-Karte z.B. zur Datenauslesung, Softwareaktualisierung usw.
- Eingang zur Nachspeise-Funktionsanforderung über externes Signal
- Hauptschalter an Gehäuseaußenseite
- Pumpensteuerung
- Kabelmanagement für externe Anschlüsse
- Montageplatz für optionale Module
Steuereinheit komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet. Systemanschlüsse mittels integrierten Absperrungen.
Downloads
Dokumente
Zeichnungen
BIM-Daten
Produktfotos
Zubehör
optional
8860200 - Bus-Modul Profibus DP
Bus Modul
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder variable Netzparameter aus der Steuerungsschnittstelle (RS 485) von Variomat, Reflexomat oder Servitec mit Control Basic oder Touch Steuerung in das Datentelegramm.Alles in eigenem Kunststoffgehäuse für die direkte Integration in die zugehörige Steuereinheit oder optional für die Wandmontage.Montage:
Das Kunststoffschaltschrankgehäuse kann in den vorgesehenen Montageplatz der Steuereinheit eingesetzt werden, alternativ zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang
Die Kabelverbindung zur Mikroprozessorsteuerung erfolgt über deren RS 485 Schnittstelle und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen.Profibus-seitig steht ebenso eine RS 485 Schnittstelle mit einer Baudrate von 0,96 -1,5 Mb/s zur Verfügung. Sub-D-Kabelstecker ist bauseitig bereit zu stellen. Fernsteuerung der folgenden Funktionen und Parameter von übergeordneter Gebäudeleittechnik:
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder variable Netzparameter aus der Steuerungsschnittstelle (RS 485) von Variomat, Reflexomat oder Servitec mit Control Basic oder Touch Steuerung in das Datentelegramm.Alles in eigenem Kunststoffgehäuse für die direkte Integration in die zugehörige Steuereinheit oder optional für die Wandmontage.Montage:
Das Kunststoffschaltschrankgehäuse kann in den vorgesehenen Montageplatz der Steuereinheit eingesetzt werden, alternativ zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang
Die Kabelverbindung zur Mikroprozessorsteuerung erfolgt über deren RS 485 Schnittstelle und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen.Profibus-seitig steht ebenso eine RS 485 Schnittstelle mit einer Baudrate von 0,96 -1,5 Mb/s zur Verfügung. Sub-D-Kabelstecker ist bauseitig bereit zu stellen. Fernsteuerung der folgenden Funktionen und Parameter von übergeordneter Gebäudeleittechnik:
- Pumpe/Kompressor 1 Ein
- Pumpe/Kompressor 1 Aus
- Pumpe/Kompressor 2 Ein
- Pumpe/Kompressor 2 Aus
- Überströmventil 1 Auf
- Überströmventil 1 Zu
- Überströmventil 2 Auf
- Überströmventil 2 Zu
- Nachspeisung Auf
- Nachspeisung Zu
- Druckvorgabe p0 (Druck in 1/10 bar)
optional
8860400 - I/O Modul SE
I/O Modul
Erweiterung für Steuerungen von Reflexomat, Variomat und Servitec Steuereinheiten.
Erweiterung für Steuerungen von Reflexomat, Variomat und Servitec Steuereinheiten.
Mit zwei Trennverstärkern für die analogen Signale der Druck- und Niveaumessung. Sechs digitale Eingangskontakte und sechs potenzialfreie Ausgangskontakte zur Bearbeitung von Meldungen und Alarmen. Alles in eigenem Kunststoffgehäuse für die direkte Integration in die zugehörige Steuereinheit oder optional für die Wandmontage.
Einzelbeschreibung:
- Digitaleingang: - frei parametrierbar 6 Stk., davon 3 Stk. als Öffner, 24V Eigenpotenzial, Standardparametrierung, z.B für externe Temperaturüberwachung, Min.-Drucksignal, Handnachspeisung, und 3 Stk. als Schließer, 230V externes Potenzial. Standardparametrierung als Schließer, z.B. für Not-Aus, Handbetrieb Pumpe/Kompressor, Handbetrieb Überströmeinrichtung.
- Digitalausgang: - frei parametrierbar 6 Stk. Als Wechsler potenzialfrei, Standardparametrierung, z.B. für Meldung von Nachspeisefehlern, Minimaldruckunterschreitung, Maximaldrucküberschreitung oder Betriebsart Hand-/Stopp.
Alle o.g. Kontakte können gemäß den zur Verfügung stehenden Informationen frei durch den Reflex-Servicedienst parametriert werden.
Montage: Das Kunststoffschaltschrankgehäuse kann in den vorgesehenen Montageplatz der Steuereinheit eingesetzt werden, alternativ zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.
Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits.
optional
9125592 - Bus-Modul Modbus RTU Touch
Bus-Modul
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder -daten aus der Steuerungsschnittstelle von Variomat, Reflexomat oder Servitec als Compact Module anwendbar bei der Control Touch Steuerung in das Daten-Telegramm.Direkte Integration an der Steuerungsplatine der Control Touch. Es ist keine zusätzliche Montage notwendig. Verbindung zur Control Touch über Steckersockel.Als integriertes Erweiterungsmodul montiert im Regler Gehäuse der Control Touch. Profibus-seitig steht eine RS 485 Schnittstelle zur Verfügung. Fernsteuerung der folgenden Funktionen und Parameter von übergeordneter Gebäudeleittechnik:
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder -daten aus der Steuerungsschnittstelle von Variomat, Reflexomat oder Servitec als Compact Module anwendbar bei der Control Touch Steuerung in das Daten-Telegramm.Direkte Integration an der Steuerungsplatine der Control Touch. Es ist keine zusätzliche Montage notwendig. Verbindung zur Control Touch über Steckersockel.Als integriertes Erweiterungsmodul montiert im Regler Gehäuse der Control Touch. Profibus-seitig steht eine RS 485 Schnittstelle zur Verfügung. Fernsteuerung der folgenden Funktionen und Parameter von übergeordneter Gebäudeleittechnik:
- Pumpe/Kompressor 1 Ein
- Pumpe/Kompressor 1 Aus
- Pumpe/Kompressor 2 Ein
- Pumpe/Kompressor 2 Aus
- Überströmventil 1 Auf
- Überströmventil 1 Zu
- Überströmventil 2 Auf
- Überströmventil 2 Zu
- Nachspeisung Auf
- Nachspeisung Zu
- Druckvorgabe p0 (Druck in 1/10 bar)
optional
9118042 - Bus-Modul Profibus DP Touch
Bus-Modul
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder -daten aus der Steuerungsschnittstelle von Variomat, Reflexomat oder Servitec als Compact Module anwendbar bei der Control Touch Steuerung in das Daten-Telegramm.Direkte Integration an der Steuerungsplatine der Control Touch. Es ist keine zusätzliche Montage notwendig. Verbindung zur Control Touch über Steckersockel.Als integriertes Erweiterungsmodul montiert im Regler Gehäuse der Control Touch. Profibus-seitig steht eine RS 485 Schnittstelle zur Verfügung. Fernsteuerung der folgenden Funktionen und Parameter von übergeordneter Gebäudeleittechnik:
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder -daten aus der Steuerungsschnittstelle von Variomat, Reflexomat oder Servitec als Compact Module anwendbar bei der Control Touch Steuerung in das Daten-Telegramm.Direkte Integration an der Steuerungsplatine der Control Touch. Es ist keine zusätzliche Montage notwendig. Verbindung zur Control Touch über Steckersockel.Als integriertes Erweiterungsmodul montiert im Regler Gehäuse der Control Touch. Profibus-seitig steht eine RS 485 Schnittstelle zur Verfügung. Fernsteuerung der folgenden Funktionen und Parameter von übergeordneter Gebäudeleittechnik:
- Pumpe/Kompressor 1 Ein
- Pumpe/Kompressor 1 Aus
- Pumpe/Kompressor 2 Ein
- Pumpe/Kompressor 2 Aus
- Überströmventil 1 Auf
- Überströmventil 1 Zu
- Überströmventil 2 Auf
- Überströmventil 2 Zu
- Nachspeisung Auf
- Nachspeisung Zu
- Druckvorgabe p0 (Druck in 1/10 bar)
optional

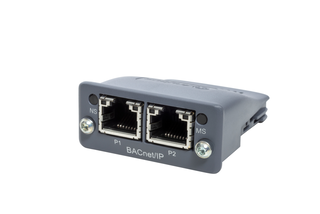

8860500 - Bus-Modul BACnet-IP Touch
Bus-Modul
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder -daten aus der Steuerungsschnittstelle von Variomat, Reflexomat oder Servitec als Compact Module anwendbar bei der Control Touch Steuerung in das Daten-Telegramm.Direkte Integration an der Steuerungsplatine der Control Touch. Es ist keine zusätzliche Montage notwendig. Verbindung zur Control Touch über Steckersockel.Anschluss zum Bussystem: 2x RJ45Der Datenaustausch kann über BACnet-IP erfolgen. Nach Einstecken und Aktivierung in der Touch Steuerung ist das Modul einsatzbereit und muss bauseits mit der Leittechnik verbunden werden.
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder -daten aus der Steuerungsschnittstelle von Variomat, Reflexomat oder Servitec als Compact Module anwendbar bei der Control Touch Steuerung in das Daten-Telegramm.Direkte Integration an der Steuerungsplatine der Control Touch. Es ist keine zusätzliche Montage notwendig. Verbindung zur Control Touch über Steckersockel.Anschluss zum Bussystem: 2x RJ45Der Datenaustausch kann über BACnet-IP erfolgen. Nach Einstecken und Aktivierung in der Touch Steuerung ist das Modul einsatzbereit und muss bauseits mit der Leittechnik verbunden werden.
