Produktdetails
Pneumatik und Steuerungsmodul für kompressorgesteuerte Druckhaltestation Reflexomat zum Druck halten und zur Nachspeisewassersteuerung in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.
Funktionseinheit bestehend aus Pneumatikteil und Control Touch Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und mit CE Kennzeichen. Im Pneumatikteil wird die Druckhaltung mittels Druckluftkompressor in Verbindung einem Druckluftmagnetventil als Überströmeinrichtung realisiert.
Ein Sicherheitsventil dient zur Druckabsicherung des anzuschließenden Grundgefäß RG bzw. RF Folgegefäßes. Die Systemdruckmessung erfolgt mittels elektronischem Sensor.Im Pneumatikteil wird die Druckhaltung mittels zweier Druckluftkompressoren in Verbindung mit einem Druckluftmagnetventil als Überströmeinrichtung realisiert. Die Systemdruckmessung erfolgt mittels elektronischem Sensors. Pneumatikteil bestehend aus:- Druckluftkompressoren
- bauteilgeprüftes Luftmagnetventil
- bauteilgeprüftes Sicherheitsventil zur Druckabsicherung des Membran-Druckausdehnungsgefäßes
- elektronischem Drucksensor
- entsprechender Verbindungsleitungen
- 4,3" resistivem Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung sowie Bereitstellung von Hilfetexten für sämtliche Funktionen
- zwei Schnittstellen RS485 als Daten- bzw. Kommunikationsschnittstellen
- serielle TTL-Schnittstelle mit zwei Anschlussklemmen zum Anschluss von 2 IO-Platinen
- potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung
- zwei galvanisch getrennte analoge Ausgänge z.B. für Systemdruck
- Eingang zur Auswertung von Kontaktwasserzählern
- Steckplatz für ein Kompakt-Busmodul, eine SD-Karte z.B. zur Datenauslesung, Softwareaktualisierung usw.
- 230V Ausgang zum Anschluss niveauabhängiger Nachspeise- /Entgasungsstationen
- Hauptschalter an Gehäuseaußenseite
- Kompressorsteuerung
- Kabelmanagement für externe Anschlüsse
- Montageplatz für optionale Module Steuereinheit komplett montiert und anschlussfertig nach VDE-Vorschriften verdrahtet
Funktionsweise der Druckhaltung in den Grenzen +/- 0,1 bar inkl. Kompressorüberwachung. Kontrollierte Nachspeisung, automatische Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl. Auswertemöglichkeit eines Kontaktwasserzählers inkl. optional möglicher Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung. Dokumentation und Kontrolle des Gesamtsystems bezüglich o.g. Parameter.
Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.
Downloads
Dokumente
Zeichnungen
BIM-Daten
Produktfotos
Zubehör
8860200 - Bus-Modul Profibus DP
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder variable Netzparameter aus der Steuerungsschnittstelle (RS 485) von Variomat, Reflexomat oder Servitec mit Control Basic oder Touch Steuerung in das Datentelegramm.Alles in eigenem Kunststoffgehäuse für die direkte Integration in die zugehörige Steuereinheit oder optional für die Wandmontage.Montage:
Das Kunststoffschaltschrankgehäuse kann in den vorgesehenen Montageplatz der Steuereinheit eingesetzt werden, alternativ zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang
Die Kabelverbindung zur Mikroprozessorsteuerung erfolgt über deren RS 485 Schnittstelle und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen.Profibus-seitig steht ebenso eine RS 485 Schnittstelle mit einer Baudrate von 0,96 -1,5 Mb/s zur Verfügung. Sub-D-Kabelstecker ist bauseitig bereit zu stellen. Fernsteuerung der folgenden Funktionen und Parameter von übergeordneter Gebäudeleittechnik:
- Pumpe/Kompressor 1 Ein
- Pumpe/Kompressor 1 Aus
- Pumpe/Kompressor 2 Ein
- Pumpe/Kompressor 2 Aus
- Überströmventil 1 Auf
- Überströmventil 1 Zu
- Überströmventil 2 Auf
- Überströmventil 2 Zu
- Nachspeisung Auf
- Nachspeisung Zu
- Druckvorgabe p0 (Druck in 1/10 bar)
7859000 - Master-Slave-Connect
Erweiterungsoption für Reflexomat Druckhaltestationen mit Control Basic oder -Touch Steuerung.
Für den abgestimmten, optimierten Betrieb von bis zu 10 Reflexomaten in einem Verbund. Alle eingebundenen Geräte müssen über diese Steuerungsoption verfügen.
Entfernung untereinander <= 1.000 m.

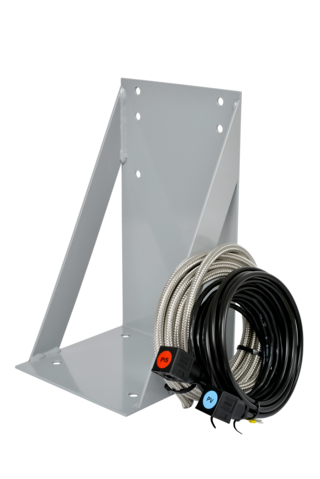

7881900 - Reflexomat Wandkonsole 90°
Zur bedienfreundlichen Montage der Reflexomat RS 90/1, RC/RSC und Servitec 35/60 Steuereinheiten. Die Montage kann wandhängend ausgeführt werden.Inklusive 3m langer Verbindungsschläuche für Druckluft und Sensoren.
