Produktdetails
Steuereinheit, Hydraulik und Steuerungsmodul für Druck halten, entgasen, nachspeisen in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.Geeignet für den Einsatz in lärmsensiblen Bereichen.
Funktionseinheit bestehend aus Hydraulikteil und Control Touch Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden mit CE Kennzeichen.
Hydraulikteil:
Druckhaltung wird mittels einer Edelstahlkreiselpumpe in Verbindung mit einem robusten schmutzunempfindlichen Motorkugelhahn mit vorgeschaltetem Schmutzfänger als Überströmeinrichtung realisiert. Ein Sicherheitsventil dient zur Druckabsicherung des anzuschließenden Variomat Grundgefäß VG bzw. Folgegefäßes VF. Die Systemdruckmessung erfolgt mittels elektronischem Sensor. Druckseitige Systemanschlüsse sind als gesicherte Absperrkugelhähne ausgeführt. Sämtliche Armaturen befinden sich zur variableren Anordnung der Hydraulik auf einer drehbaren Grundplatte.
Die Control Touch Bedieneinheit mit TFT Farb-Display inkl. Kommunikationselektronik ist in einem als Tableau gestalteten robusten Kunststoffgehäuse integriert und direkt an der Steuerung horizontal ausgerichtet montiert. Eine optionale separate und vertikale Wandmontage in max. drei Meter Entfernung zur Leistungselektronik ist möglich. Kommunikationselektronik bestehend aus:
- 4,3" resistivem Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung sowie Bereitstellung von Hilfetexten für sämtliche Funktionen
- zwei Schnittstellen RS485 als Daten- bzw. Kommunikationsschnittstellen
- serielle TTL-Schnittstelle mit zwei Anschlussklemmen zum Anschluss von 2 IO-Platinen
- potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung
- zwei galvanisch getrennte analoge Ausgänge z.B. für Systemdruck
- Eingang zur Auswertung von Kontaktwasserzählern
- Steckplatz für ein Kompakt-Busmodul, eine SD-Karte z.B. zur Datenauslesung, Softwareaktualisierung usw.
- 230V Ausgang zum Anschluss niveauabhängiger Nachspeise- /Entgasungsstationen
- Hauptschalter an Gehäuseaußenseite
- Pumpensteuerung
- Kabelmanagement für externe Anschlüsse
- Montageplatz für optionale Module
Steuereinheit komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet. Systemanschlüsse mittels integrierten Absperrungen.
Funktionsweise der Druckhaltung in den Grenzen +/- 0,2 bar inkl. Pumpenüberwachung. Optimierte Systemwasserentgasung durch patentierte vollautomatische Überströmregelung mit Zyklen für Dauer-, Intervall- und Nachlaufentgasung. Kontrollierte Nachspeisung, automatische Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl. Verarbeitung des Signals eines Kontaktwasserzählers zur Maximalmengenbegrenzung und/oder zur Kapazitätsauswertung von in der Nachspeiseleitung befindlichen Ionenaustauschern. Dokumentation und Kontrolle des Gesamtsystems bezüglich o.g. Parameter.
Downloads
Dokumente
Zeichnungen
BIM-Daten
Produktfotos
Zubehör
7859100 - Master-Slave-Connect
Erweiterungsoption für Variomat Druckhaltestationen mit Control Basic oder -Touch Steuerung.
Für den abgestimmten, optimierten Betrieb von bis zu 10 Variomat/Variomat Giga in einem Verbund. Alle eingebundenen Geräte müssen über diese Steuerungsoption verfügen.
Entfernung untereinander <1.000 m.
9118042 - Bus-Modul Profibus DP Touch
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder -daten aus der Steuerungsschnittstelle von Variomat, Reflexomat oder Servitec als Compact Module anwendbar bei der Control Touch Steuerung in das Daten-Telegramm.Direkte Integration an der Steuerungsplatine der Control Touch. Es ist keine zusätzliche Montage notwendig. Verbindung zur Control Touch über Steckersockel.Als integriertes Erweiterungsmodul montiert im Regler Gehäuse der Control Touch. Profibus-seitig steht eine RS 485 Schnittstelle zur Verfügung. Fernsteuerung der folgenden Funktionen und Parameter von übergeordneter Gebäudeleittechnik:
- Pumpe/Kompressor 1 Ein
- Pumpe/Kompressor 1 Aus
- Pumpe/Kompressor 2 Ein
- Pumpe/Kompressor 2 Aus
- Überströmventil 1 Auf
- Überströmventil 1 Zu
- Überströmventil 2 Auf
- Überströmventil 2 Zu
- Nachspeisung Auf
- Nachspeisung Zu
- Druckvorgabe p0 (Druck in 1/10 bar)
8860200 - Bus-Modul Profibus DP
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder variable Netzparameter aus der Steuerungsschnittstelle (RS 485) von Variomat, Reflexomat oder Servitec mit Control Basic oder Touch Steuerung in das Datentelegramm.Alles in eigenem Kunststoffgehäuse für die direkte Integration in die zugehörige Steuereinheit oder optional für die Wandmontage.Montage:
Das Kunststoffschaltschrankgehäuse kann in den vorgesehenen Montageplatz der Steuereinheit eingesetzt werden, alternativ zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang
Die Kabelverbindung zur Mikroprozessorsteuerung erfolgt über deren RS 485 Schnittstelle und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen.Profibus-seitig steht ebenso eine RS 485 Schnittstelle mit einer Baudrate von 0,96 -1,5 Mb/s zur Verfügung. Sub-D-Kabelstecker ist bauseitig bereit zu stellen. Fernsteuerung der folgenden Funktionen und Parameter von übergeordneter Gebäudeleittechnik:
- Pumpe/Kompressor 1 Ein
- Pumpe/Kompressor 1 Aus
- Pumpe/Kompressor 2 Ein
- Pumpe/Kompressor 2 Aus
- Überströmventil 1 Auf
- Überströmventil 1 Zu
- Überströmventil 2 Auf
- Überströmventil 2 Zu
- Nachspeisung Auf
- Nachspeisung Zu
- Druckvorgabe p0 (Druck in 1/10 bar)
9125592 - Bus-Modul Modbus RTU Touch
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder -daten aus der Steuerungsschnittstelle von Variomat, Reflexomat oder Servitec als Compact Module anwendbar bei der Control Touch Steuerung in das Daten-Telegramm.Direkte Integration an der Steuerungsplatine der Control Touch. Es ist keine zusätzliche Montage notwendig. Verbindung zur Control Touch über Steckersockel.Als integriertes Erweiterungsmodul montiert im Regler Gehäuse der Control Touch. Profibus-seitig steht eine RS 485 Schnittstelle zur Verfügung. Fernsteuerung der folgenden Funktionen und Parameter von übergeordneter Gebäudeleittechnik:
- Pumpe/Kompressor 1 Ein
- Pumpe/Kompressor 1 Aus
- Pumpe/Kompressor 2 Ein
- Pumpe/Kompressor 2 Aus
- Überströmventil 1 Auf
- Überströmventil 1 Zu
- Überströmventil 2 Auf
- Überströmventil 2 Zu
- Nachspeisung Auf
- Nachspeisung Zu
- Druckvorgabe p0 (Druck in 1/10 bar)

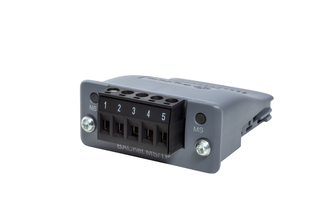

8860600 - Bus-Modul BACnet MS/TP Touch
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder -daten aus der Steuerungsschnittstelle von Variomat, Reflexomat oder Servitec als Compact Module anwendbar bei der Control Touch Steuerung in das Daten-Telegramm.Direkte Integration an der Steuerungsplatine der Control Touch. Es ist keine zusätzliche Montage notwendig. Verbindung zur Control Touch über Steckersockel.Anschluss zum Bussystem: SchraubklemmenDer Datenaustausch kann über BACnet-MS/TP erfolgen. Nach Einstecken und Aktivierung in der Touch Steuerung ist das Modul einsatzbereit und muss bauseits mit der Leittechnik verbunden werden.
