Produktdetails

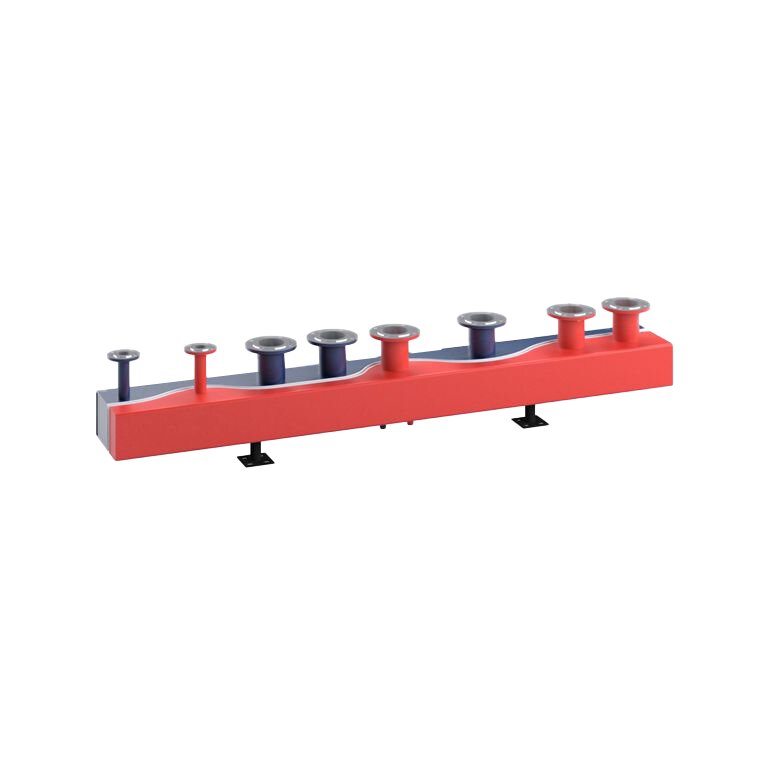

Kombinierter Vor- und Rücklaufverteiler, bestehend aus Vierkantrohr mit nebeneinander angeordneten, durch sinusförmige Trennwände und 20 mm breiter Luftschicht geteilte Kammern aus schwarzem Stahlblech S235. Die Luftschicht dient zur Verringerung des Wärmeübergang zwischen der Vor- und Rücklaufkammer.Ermöglicht eine platzsparende und übersichtliche Anordnung der jeweiligen Heiz- oder Kühlkreise. Anschlussstutzen als Gewinde- oder Flanschstutzen ausgeführt und auf Höhe der Absperrarmaturen ausgerichtet. Wahlweise von oben, seitlich oder unten möglich. Entleerungsmuffen für Vor- und Rücklaufkammer sind standardmäßig vorhanden..Das Bauteil ist werkseitig 100% dichtigkeitsgeprüft und grundiert.
Downloads
Dokumente
Produktfotos
Ausschreibungstexte
Zubehör
empfohlen
4206049 - Dämmung für Kompaktverteiler 700/500
Wärmedämmung bestehend aus ineinander fassenden Halbschalen mit Endstücken. Individuelle und passgenaue Ausschnitte für alle Anschlussstutzen sind werksseitig vorgesehen. Die Halbschalen werden mittels nicht rostendender Spannbänder und Schnellschraubverschlüsse montiert. Dieses ermöglicht eine einfache Montage und auch Demontage für Revisionszwecke. Die Dämmschichtstärke entspricht dem aktuellen GEG (Gebäudeenergiegesetz). Die Dämmung ist nicht diffusionsdicht.
empfohlen
4206054 - Dämmung für Kompaktverteiler 700/500
Wärmedämmung bestehend aus ineinander fassenden Halbschalen mit Endstücken. Individuelle und passgenaue Ausschnitte für alle Anschlussstutzen sind werksseitig vorgesehen. Die Halbschalen werden mittels nicht rostendender Spannbänder und Schnellschraubverschlüsse montiert. Dieses ermöglicht eine einfache Montage und auch Demontage für Revisionszwecke. Die Dämmschichtstärke entspricht dem aktuellen GEG (Gebäudeenergiegesetz). Die Dämmung ist nicht diffusionsdicht.
empfohlen
4205889 - Entleerungsrinne ELR verz
Entleerungsrinne zum sicheren und sauberen Sammeln und Auffangen des zu entleerendem Anlagenwassers aus den jeweiligen Heiz- oder Kühlkreisen. Bestehend aus verzinktem Stahlblech als U-Profil gekantet. Die Länge der Rinne orientiert sich am dazugehörigen Verteiler und wird werksseitig passgenau vorgefertigt. Zur Vermeidung von Spritzwasser ist eine Spritzwasserumkantung von 30 mm vorgesehen. Ein Ablaufsieb in verchromter Ausführung mit 2"-Außengewinde ist enthalten.
Maße: 100x125x100 mm
empfohlen
4205878 - STKO ELR
Standkonsole für Entleerungsrinne in verzinkter Ausführung zur sicheren Aufstellung der Rinne hinter, oder vor dem Verteiler. Die Höhe ist bauseits anpassbar.
empfohlen
4205705 - Wandkonsole WKO ELR
Wandkonsole für Entleerungsrinne in verzinkter Ausführung zur sicheren und Aufhängung der Rinne hinter dem Verteiler an einer Wand.
