Produktdetails
Kombinierter Vor- und Rücklaufverteiler, bestehend aus Vierkantrohr mit nebeneinander angeordneten, durch sinusförmige Trennwände und 20 mm breiter Luftschicht geteilte Kammern aus schwarzem Stahlblech S235. Die Luftschicht dient zur Verringerung des Wärmeübergang zwischen der Vor- und Rücklaufkammer.Ermöglicht eine platzsparende und übersichtliche Anordnung der jeweiligen Heiz- oder Kühlkreise. Anschlussstutzen als Gewinde- oder Flanschstutzen ausgeführt und auf Höhe der Absperrarmaturen ausgerichtet. Wahlweise von oben, seitlich oder unten möglich. Entleerungsmuffen für Vor- und Rücklaufkammer sind standardmäßig vorhanden..Das Bauteil ist werkseitig 100% dichtigkeitsgeprüft und grundiert.
Downloads
Dokumente
Produktfotos
Ausschreibungstexte
Zubehör
empfohlen

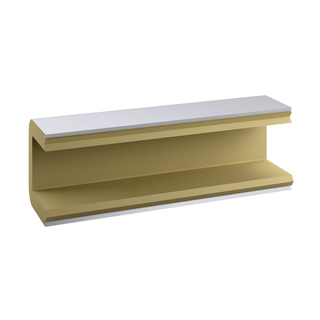

4206045 - Dämmung für Kompaktverteiler 400/200
Wärmedämmung bestehend aus ineinander fassenden Halbschalen mit Endstücken. Individuelle und passgenaue Ausschnitte für alle Anschlussstutzen sind werksseitig vorgesehen. Die Halbschalen werden mittels nicht rostendender Spannbänder und Schnellschraubverschlüsse montiert. Dieses ermöglicht eine einfache Montage und auch Demontage für Revisionszwecke. Die Dämmschichtstärke entspricht dem aktuellen GEG (Gebäudeenergiegesetz). Die Dämmung ist nicht diffusionsdicht.
empfohlen

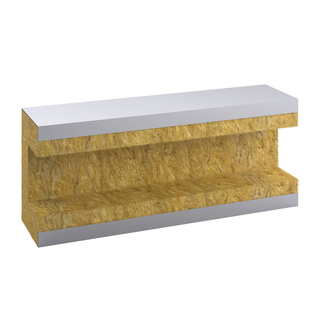

4206050 - Dämmung für Kompaktverteiler 400/200
Wärmedämmung bestehend aus ineinander fassenden Halbschalen mit Endstücken. Individuelle und passgenaue Ausschnitte für alle Anschlussstutzen sind werksseitig vorgesehen. Die Halbschalen werden mittels nicht rostendender Spannbänder und Schnellschraubverschlüsse montiert. Dieses ermöglicht eine einfache Montage und auch Demontage für Revisionszwecke. Die Dämmschichtstärke entspricht dem aktuellen GEG (Gebäudeenergiegesetz). Die Dämmung ist nicht diffusionsdicht.
empfohlen

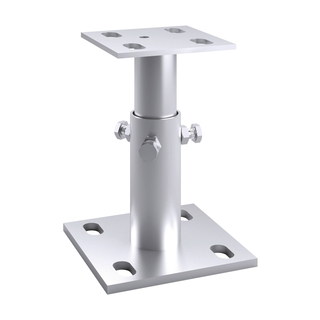

4206097 - Standkonsole STKO 270-340mm max 500/300 DN400
Galvanisch verzinkte Standkonsole inkl. Schalldämmung. Bestehend aus einer Bodenplatte mit Standrohr und Kopfplatte mit Führungsrohr. Die Verbindungsschrauben sind inklusive. Die Standkonsole ist stufenlos höhenverstellbar, gemessen von Boden bis Unterkante Verteiler, und ermöglicht so auch den Ausgleich von Bodenunebenheiten. Gewährleistet einen sicheren und festen Stand der Verteiler. Langlöcher in der Bodenplatte ermöglichen eine Verschraubung auf dem Untergrund.
empfohlen
4206546 - Wandkonsole WKO 400/200, DN300, DN400
Galvanisch verzinkte Wandkonsole inkl. Schalldämmung. Bestehend aus einer Kopfplatte montiert auf einem einstellbaren Führungsschlitten. Die Verbindungsschrauben sind inklusive. Die Wandkonsole ist stufenlos in der Tiefe verstellbar. Die Wandbefestigung erfolgt über eine Platte mit Langlöchern.
empfohlen

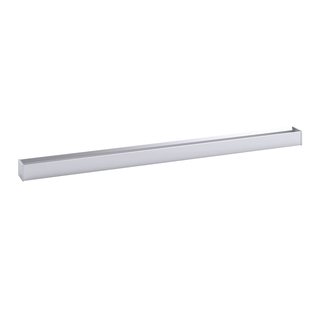

4205889 - Entleerungsrinne ELR verz
Entleerungsrinne zum sicheren und sauberen Sammeln und Auffangen des zu entleerendem Anlagenwassers aus den jeweiligen Heiz- oder Kühlkreisen. Bestehend aus verzinktem Stahlblech als U-Profil gekantet. Die Länge der Rinne orientiert sich am dazugehörigen Verteiler und wird werksseitig passgenau vorgefertigt. Zur Vermeidung von Spritzwasser ist eine Spritzwasserumkantung von 30 mm vorgesehen. Ein Ablaufsieb in verchromter Ausführung mit 2"-Außengewinde ist enthalten.
Maße: 100x125x100 mm
