Produktdetails

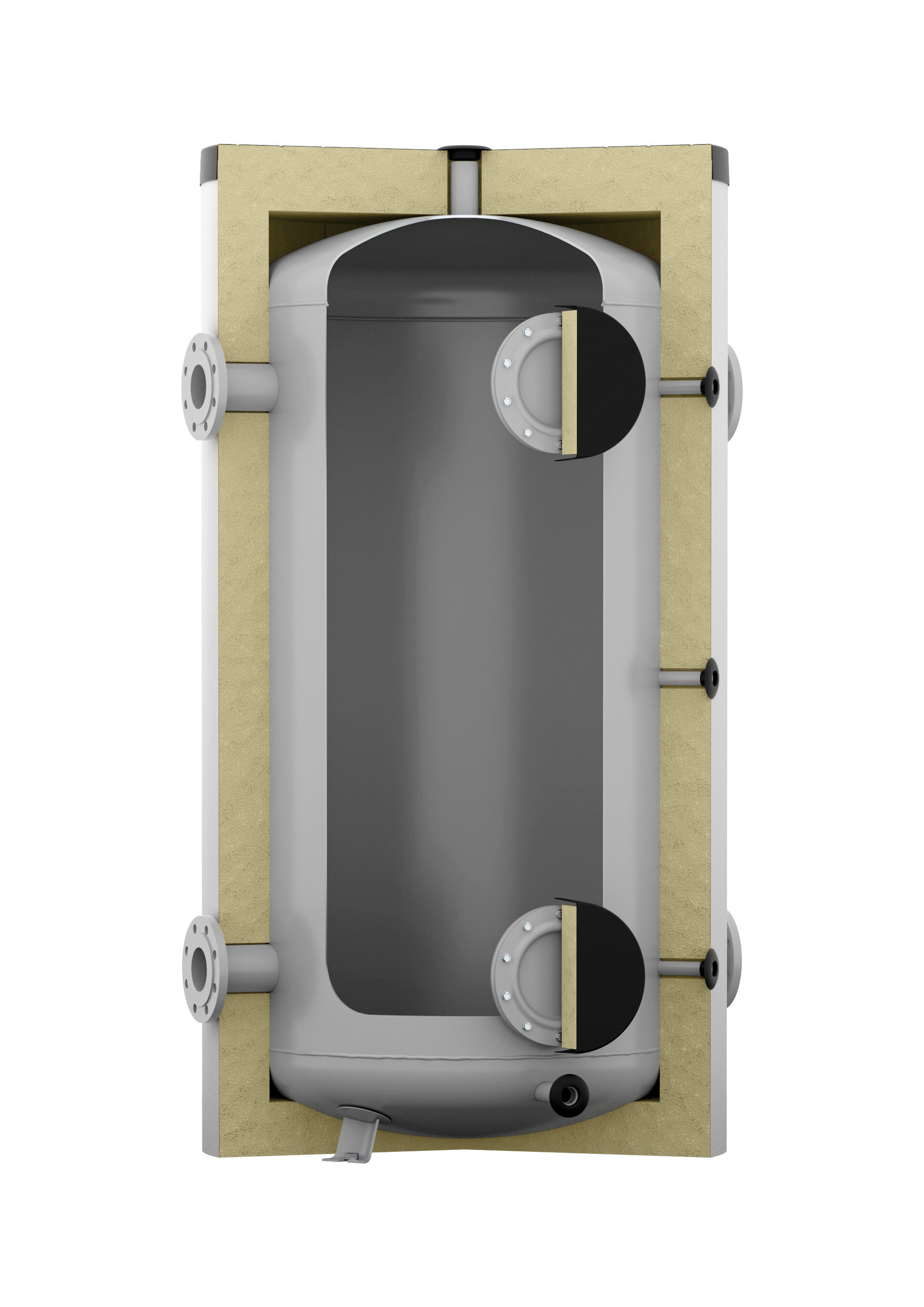

Pufferspeicher zur Speicherung von Heizungs- und Kühlwasser.
Die Anschlussstutzenreihen (DIN EN 1092-1) für Wärmeerzeuger und -verbraucher sind gegenüberliegend, als Lade- bzw. Entladestutzen angeordnet. Zwischen diesen Anschlussstutzenreihen sind ebenso vertikal angeordnete Einschraubmöglichkeiten für Fühlerhülsen, Thermometer o.ä. vorhanden (3 x Rp 1 1/2, 1 x Rp 1). Zusätzlich sind zwei DN 180 Flanschanschlüsse vorhanden. Speicherbehälter aus Stahl S235JR+AR, innen roh und aussen korrosionsgeschützt. Pufferspeicher bis 1000 Liter gedämmt mit 100mm, Pufferspeicher > 1000 Liter mit 120mm abnehmbarer Vliesdämmung, gemäß DIN 4102-1 Baustoffklasse B2. Speicher verfügbar in der Energieeffizienzklasse C. Die Warmhalteverluste sind auf extern zertifizierten Prüfständen ermittelt.
Downloads
Dokumente
Zeichnungen
BIM-Daten
Produktfotos
Ausschreibungstexte
Zubehör
9118710 - EFHR 2.5
Elektro-Flanschheizkörper für die elektrische Zusatzbeheizung von Storatherm Heat H.../R und HF.../R Heizwasserpufferspeicher und Storatherm Aqua Speicher-Wassererwärmer mit entsprechender Einbaumöglichkeit über die Besichtigungsöffnung.
Temperaturregler bis 85°C Sollwerteinstellung, Sicherheitstemperaturbegrenzer bei 110°C. Anschlussklemmkasten ist integriert. 3 Leistungsstufen umklemmbar. Inklusive Flansch und Dichtung. Einbau und elektrischer Anschluss erfolgt bauseits. Wasserhärte max. 14°dH, für Dauerbetrieb zugelassen.
Ab 25 kW ist der Einsatz einer Steuerleitung zwingend erforderlich!
9116314 - EFHR 4.0
Elektro-Flanschheizkörper für die elektrische Zusatzbeheizung von Storatherm Heat H.../R und HF.../R Heizwasserpufferspeicher und Storatherm Aqua Speicher-Wassererwärmer mit entsprechender Einbaumöglichkeit über die Besichtigungsöffnung.
Temperaturregler bis 85°C Sollwerteinstellung, Sicherheitstemperaturbegrenzer bei 110°C. Anschlussklemmkasten ist integriert. 3 Leistungsstufen umklemmbar. Inklusive Flansch und Dichtung. Einbau und elektrischer Anschluss erfolgt bauseits. Wasserhärte max. 14°dH, für Dauerbetrieb zugelassen.
Ab 25 kW ist der Einsatz einer Steuerleitung zwingend erforderlich!
9116315 - EFHR 6.0
Elektro-Flanschheizkörper für die elektrische Zusatzbeheizung von Storatherm Heat H.../R und HF.../R Heizwasserpufferspeicher und Storatherm Aqua Speicher-Wassererwärmer mit entsprechender Einbaumöglichkeit über die Besichtigungsöffnung.
Temperaturregler bis 85°C Sollwerteinstellung, Sicherheitstemperaturbegrenzer bei 110°C. Anschlussklemmkasten ist integriert. 3 Leistungsstufen umklemmbar. Inklusive Flansch und Dichtung. Einbau und elektrischer Anschluss erfolgt bauseits. Wasserhärte max. 14°dH, für Dauerbetrieb zugelassen.
Ab 25 kW ist der Einsatz einer Steuerleitung zwingend erforderlich!
9116316 - EFHR 8.0
Elektro-Flanschheizkörper für die elektrische Zusatzbeheizung von Storatherm Heat H.../R und HF.../R Heizwasserpufferspeicher und Storatherm Aqua Speicher-Wassererwärmer mit entsprechender Einbaumöglichkeit über die Besichtigungsöffnung.
Temperaturregler bis 85°C Sollwerteinstellung, Sicherheitstemperaturbegrenzer bei 110°C. Anschlussklemmkasten ist integriert. 3 Leistungsstufen umklemmbar. Inklusive Flansch und Dichtung. Einbau und elektrischer Anschluss erfolgt bauseits. Wasserhärte max. 14°dH, für Dauerbetrieb zugelassen.
Ab 25 kW ist der Einsatz einer Steuerleitung zwingend erforderlich!
9116317 - EFHR 10.0
Elektro-Flanschheizkörper für die elektrische Zusatzbeheizung von Storatherm Heat H.../R und HF.../R Heizwasserpufferspeicher und Storatherm Aqua Speicher-Wassererwärmer mit entsprechender Einbaumöglichkeit über die Besichtigungsöffnung.
Temperaturregler bis 85°C Sollwerteinstellung, Sicherheitstemperaturbegrenzer bei 110°C. Anschlussklemmkasten ist integriert. 3 Leistungsstufen umklemmbar. Inklusive Flansch und Dichtung. Einbau und elektrischer Anschluss erfolgt bauseits. Wasserhärte max. 14°dH, für Dauerbetrieb zugelassen.
Ab 25 kW ist der Einsatz einer Steuerleitung zwingend erforderlich!
Kontakt zum Reflex Team und weitere Informationen
Reflex Solutions Pro
- Kostenlose Nutzung
- Einfach und Selbsterklärend
- Umfangreiche Dokumentationen
:focal(2204x800:2205x801))
Mit Reflex Solutions Pro können Sie schnell und einfach alle Reflex- und Sinus-Produkte für Ihr Projekt auslegen. Mit Eingabe weniger Anlagenparameter erhalten sie Ihre individuelle Produktlösung mit vollständiger Dokumentation.
