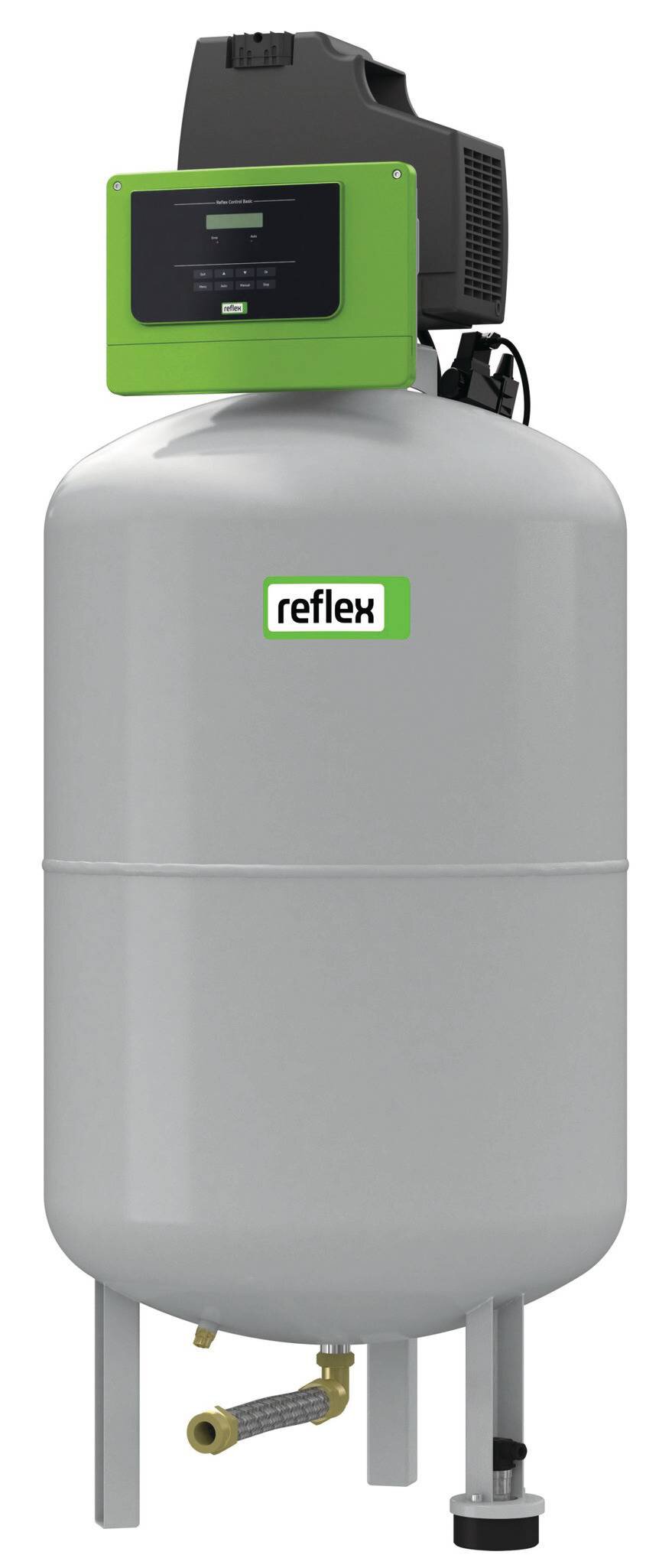

Reflex Reflexomat Compact RC 500

Reflexomat
Pneumatik und Steuerungsmodul für kompressorgesteuerte Druckhaltestation Reflexomat zum Druck halten und zur Nachspeisewassersteuerung in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.

Die Funktionseinheit besteht aus einem bodenstehenden Membran-Druckausdehnungsgefäß, gebaut nach DIN EN 13831 sowie Richtlinie EU 2014/68/EU (EU-DGRL) mit CE- Kennzeichnung sowie aufgesetzter Steuereinheit aus Druckluftpneumatik und vertikal, bedienfreundlich ausgerichteter Control Basic Steuerungs- und Bedieneinheit. Im Pneumatikteil wird die Druckhaltung mittels Druckluftkompressor in Verbindung mit einem Druckluftmagnetventil als Überströmeinrichtung realisiert.
Membran-Druckausdehnungsgefäß:

• stehende Ausführung mit Füssen inkl. Messumformer zur Gefäßinhaltsmessung
• Systemanschluss mit integriertem Kompensator
• Halbmembran
• Innenraum luftseitig
• aussen komplett kunststoffbeschichtet

Ein Sicherheitsventil dient zur Druckabsicherung des Druckgefäßes. Die Systemdruckmessung erfolgt mittels elekronischem Sensor.

Im Pneumatikteil wird die Druckhaltung mittels eines Druckluftkompressors in Verbindung mit einem Druckluftmagnetventil als Überströmeinrichtung realisiert. Die Systemdruckmessung erfolgt mittels elektronischem Sensor. Pneumatikteil bestehend aus:

• Druckluftkompressor
• bauteilgeprüftes Luftmagnetventil
• bauteilgeprüftes Sicherheitsventil zur Druckabsicherung des Membran-Druckausdehnungsgefäßes
• elekronischem Drucksensor
• entsprechende Verbindungsleitungen

Die Control Basic Steuerung ist in ein robustes Kunststoffgehäuse integriert, in der sowohl die Leistungs- und Kommunikationselektronik und das Bedientableau mit schmutzunempfindlicher Folientastatur untergebracht ist. Control Basic ist eine vollautomatische frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, zweizeiliger Klartextanzeige für Systemdruck, Gefäßfüllniveau und allen relevanten Betriebs- und Störmeldungen, LED-Anzeige der Betriebsmodi und allgemeiner Fehlermeldung. Kommunikationselektronik bestehend aus:

• Schnittstelle RS 485 als Datenschnittstelle bzw. für den Anschluss optionaler Kommunikationskomponenten
• potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung
• digitaler Eingang zur Signalverarbeitung eines Kontaktwasserzählers

• 230V Ausgang zum Anschluss niveauabhängiger Nachspeise- /Entgasungsstationen

Steuereinheit komplett montiert und anschlussfertig nach VDE-Vorschriften verdrahtet, Netzanschlusskabel und Netzstecker.

Funktionsweise der Druckhaltung in den Grenzen +/- 0,1 bar inkl. Kompressorüberwachung. Kontrollierte Nachspeisung, automatische Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl. Auswertemöglichkeit eines Kontaktwasserzählers inkl. optional möglicher Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung. Dokumentation und Kontrolle des Gesamtsystems bezüglich o.g. Parameter.
