Produktdetails

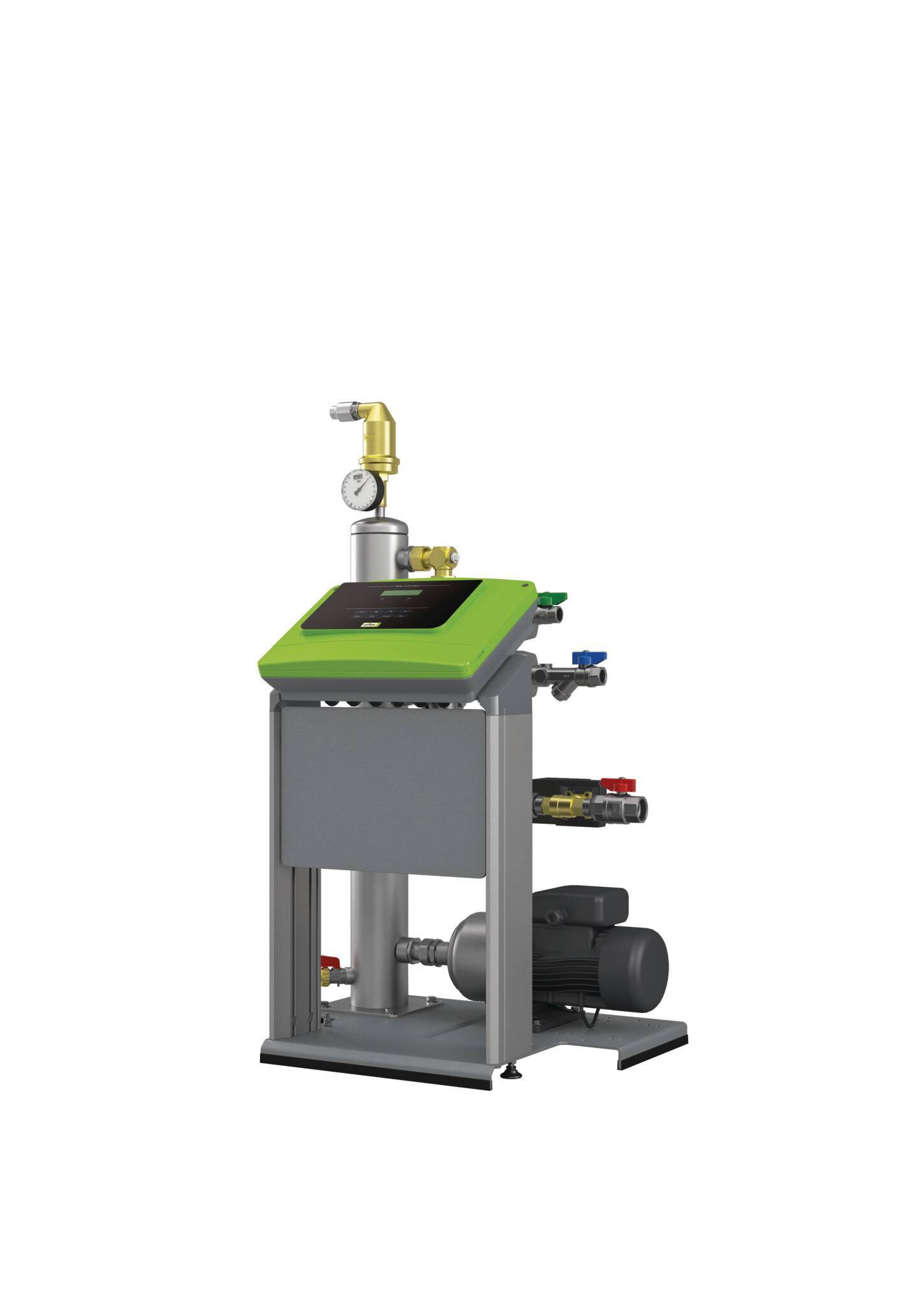

Servitec
Vakuum-Sprührohrentgasung zur System- und Nachspeisewasserentgasung in geschlossenen Heizwasser- und Kühlkreisläufen, als vollautomatische Multifunktionseinheit mit "auto start"-Funktion und selbsttätigem hydraulischen Abgleich des Entgasungsprozesses sowie Steuerung und Überwachung der Nachspeisefunktion. Geeignet für die Medien Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50%. Funktionseinheit bestehend aus Hydraulikteil und Control Basic Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und mit CE-Kennzeichen.Im Hydraulikteil erfolgt die Entgasung mittels einer Edelstahl-Kreiselpumpe in Verbindung mit in einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr. Dieses ist mit Vakuumsprühdüse, Peilrohrentgasung und Druck-/Niveauüberwachung ausgerüstet. Die Control Basic Steuerung ist in ein robustes Kunststoffgehäuse integriert, in der sowohl die Leistungs- und Kommunikationselektronik und das Bedientableau mit schmutzunempfindlicher Folientastatur untergebracht ist. Control Basic ist eine vollautomatische frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, zweizeiliger Klartextanzeige für Systemdruck und allen relevanten Betriebs- und Störmeldungen, LED-Anzeige der Betriebsmodi und allgemeiner Fehlermeldung. Kommunikationselektronik bestehend aus:
Vakuum-Sprührohrentgasung zur System- und Nachspeisewasserentgasung in geschlossenen Heizwasser- und Kühlkreisläufen, als vollautomatische Multifunktionseinheit mit "auto start"-Funktion und selbsttätigem hydraulischen Abgleich des Entgasungsprozesses sowie Steuerung und Überwachung der Nachspeisefunktion. Geeignet für die Medien Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50%. Funktionseinheit bestehend aus Hydraulikteil und Control Basic Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und mit CE-Kennzeichen.Im Hydraulikteil erfolgt die Entgasung mittels einer Edelstahl-Kreiselpumpe in Verbindung mit in einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr. Dieses ist mit Vakuumsprühdüse, Peilrohrentgasung und Druck-/Niveauüberwachung ausgerüstet. Die Control Basic Steuerung ist in ein robustes Kunststoffgehäuse integriert, in der sowohl die Leistungs- und Kommunikationselektronik und das Bedientableau mit schmutzunempfindlicher Folientastatur untergebracht ist. Control Basic ist eine vollautomatische frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, zweizeiliger Klartextanzeige für Systemdruck und allen relevanten Betriebs- und Störmeldungen, LED-Anzeige der Betriebsmodi und allgemeiner Fehlermeldung. Kommunikationselektronik bestehend aus:
- Schnittstelle RS 485 als Datenschnittstelle bzw. für den Anschluss optionaler Kommunikationskomponenten
- potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung
- digitaler Eingang zur Signalverarbeitung eines Kontaktwasserzählers
- Eingang zur Nachspeise-Funktionsanforderung über externes Signal
Downloads
Dokumente
Zeichnungen
BIM-Daten
Produktfotos
Ausschreibungstexte
Zubehör
empfohlen
7945600 - Inbetriebnahme Cat. 1
Leistungsbeschreibung:
Inbetriebnahme Kategorie 1 für eine Standardanlage der Produktreihe Reflexomat, Variomat oder Servitec Vakuum-Sprührohrentgasung inkl. des Steuergefäßes und der Nachspeiseeinheit durch den Kundendienst bestehend aus:
Zwar ist es durchaus möglich, dass Kunden eine vor kurzem gekaufte Anlage selbst in Betrieb nehmen, es gibt jedoch eine Reihe von Gründen, warum die Inbetriebnahme durch Reflex die bessere Idee ist.
Die Dienstleistung erfolgt in der Regel ca. drei Wochen im lokalen Landes, International ca. sechs Wochen nach entsprechender Beauftragung.
Dienstleistungen des Service sind Nettokosten! Im Preis nicht enthalten sind bauseits entstehende Wartezeiten und Arbeiten, die durch unsachgemäße Installation bzw. nicht ordnungsgemäßen Zustand entstehen.
Inbetriebnahme Kategorie 1 für eine Standardanlage der Produktreihe Reflexomat, Variomat oder Servitec Vakuum-Sprührohrentgasung inkl. des Steuergefäßes und der Nachspeiseeinheit durch den Kundendienst bestehend aus:
- An- und Abfahrt
- Einstellung der Anlage auf die vom Auftraggeber zu benennenden Betriebsparameter
- Prüfung der Einstellung und Betriebsparameter sowie der Leistung der Anlage und Funktion im System
- Fillsoft und Fillset werden mitgeprüft
- Alle Einstellwerte werden in einem Protokoll dokumentiert
- elektrischer und hydraulischer Anschluss der Steuereinheit, der Zubehörkomponenten und gefüllte Versorgungsanlage.
- Die Ausdehnungsgefäße der Druckhaltestation dürfen nicht mit Wasser vorgefüllt sein.
- Ausreichende Versorgung mit Füllwasser ist vorzusehen.
Zwar ist es durchaus möglich, dass Kunden eine vor kurzem gekaufte Anlage selbst in Betrieb nehmen, es gibt jedoch eine Reihe von Gründen, warum die Inbetriebnahme durch Reflex die bessere Idee ist.
- Sicherheit, dass die Anlage für einen optimalen Betrieb eingestellt ist
- Ausschluss von Schäden durch inkorrekte Inbetriebnahme damit Betriebssicherheit und Vermeidung von Zeit und Kosten für Ausfallzeiten
Die Dienstleistung erfolgt in der Regel ca. drei Wochen im lokalen Landes, International ca. sechs Wochen nach entsprechender Beauftragung.
Dienstleistungen des Service sind Nettokosten! Im Preis nicht enthalten sind bauseits entstehende Wartezeiten und Arbeiten, die durch unsachgemäße Installation bzw. nicht ordnungsgemäßen Zustand entstehen.
Die Programmierung der Erweiterung- und Bus-Module sind nicht im Umfang der Inbetriebnahme enthalten. Programmierung werden separat nach Zeit und Aufwand verrechnet.
optional
8860000 - Bus-Modul Lonworks Digital
Bus-Module Lonworks Digital
Busmodul zur Umsetzung der digitalen Meldung(en) aus den Mikroprozessorsteuerungen Control Basic oder Touch von Variomat, Reflexomat oder Servitec in das Datentelegramm Lonworks Digital.Die Kabelverbindung zur Control Mikroprozessorsteuerung erfolgt über deren potenzialfreie Kontakte und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen. LonWorks-seitig besteht eine Schnittstelle mit FFT-10 A Transceiver.In Verbindung mit dem I/O-Modul (Option) können auch andere digitale Meldungen umgesetzt werden.Montage:
Das Kunststoffschaltschrankgehäuse zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang.
Busmodul zur Umsetzung der digitalen Meldung(en) aus den Mikroprozessorsteuerungen Control Basic oder Touch von Variomat, Reflexomat oder Servitec in das Datentelegramm Lonworks Digital.Die Kabelverbindung zur Control Mikroprozessorsteuerung erfolgt über deren potenzialfreie Kontakte und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen. LonWorks-seitig besteht eine Schnittstelle mit FFT-10 A Transceiver.In Verbindung mit dem I/O-Modul (Option) können auch andere digitale Meldungen umgesetzt werden.Montage:
Das Kunststoffschaltschrankgehäuse zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang.
optional
8860100 - Bus-Modul Lonworks
Bus Modul
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder variable Netzparameter aus der Steuerungsschnittstelle (RS 485) von Variomat, Reflexomat oder Servitec mit Control Basic oder Touch Steuerung in das Datentelegramm.Alles in eigenem Kunststoffgehäuse für die direkte Integration in die zugehörige Steuereinheit oder optional für die Wandmontage.Montage:
Das Kunststoffschaltschrankgehäuse kann in den vorgesehenen Montageplatz der Steuereinheit eingesetzt werden, alternativ zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang
Die Kabelverbindung zur Mikroprozessorsteuerung erfolgt über deren RS 485 Schnittstelle und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen.LonWorks-seitig besteht eine Schnittstelle mit FFT-10 A Transceiver.
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder variable Netzparameter aus der Steuerungsschnittstelle (RS 485) von Variomat, Reflexomat oder Servitec mit Control Basic oder Touch Steuerung in das Datentelegramm.Alles in eigenem Kunststoffgehäuse für die direkte Integration in die zugehörige Steuereinheit oder optional für die Wandmontage.Montage:
Das Kunststoffschaltschrankgehäuse kann in den vorgesehenen Montageplatz der Steuereinheit eingesetzt werden, alternativ zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang
Die Kabelverbindung zur Mikroprozessorsteuerung erfolgt über deren RS 485 Schnittstelle und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen.LonWorks-seitig besteht eine Schnittstelle mit FFT-10 A Transceiver.
optional
8860200 - Bus-Modul Profibus DP
Bus Modul
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder variable Netzparameter aus der Steuerungsschnittstelle (RS 485) von Variomat, Reflexomat oder Servitec mit Control Basic oder Touch Steuerung in das Datentelegramm.Alles in eigenem Kunststoffgehäuse für die direkte Integration in die zugehörige Steuereinheit oder optional für die Wandmontage.Montage:
Das Kunststoffschaltschrankgehäuse kann in den vorgesehenen Montageplatz der Steuereinheit eingesetzt werden, alternativ zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang
Die Kabelverbindung zur Mikroprozessorsteuerung erfolgt über deren RS 485 Schnittstelle und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen.Profibus-seitig steht ebenso eine RS 485 Schnittstelle mit einer Baudrate von 0,96 -1,5 Mb/s zur Verfügung. Sub-D-Kabelstecker ist bauseitig bereit zu stellen. Fernsteuerung der folgenden Funktionen und Parameter von übergeordneter Gebäudeleittechnik:
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder variable Netzparameter aus der Steuerungsschnittstelle (RS 485) von Variomat, Reflexomat oder Servitec mit Control Basic oder Touch Steuerung in das Datentelegramm.Alles in eigenem Kunststoffgehäuse für die direkte Integration in die zugehörige Steuereinheit oder optional für die Wandmontage.Montage:
Das Kunststoffschaltschrankgehäuse kann in den vorgesehenen Montageplatz der Steuereinheit eingesetzt werden, alternativ zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang
Die Kabelverbindung zur Mikroprozessorsteuerung erfolgt über deren RS 485 Schnittstelle und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen.Profibus-seitig steht ebenso eine RS 485 Schnittstelle mit einer Baudrate von 0,96 -1,5 Mb/s zur Verfügung. Sub-D-Kabelstecker ist bauseitig bereit zu stellen. Fernsteuerung der folgenden Funktionen und Parameter von übergeordneter Gebäudeleittechnik:
- Pumpe/Kompressor 1 Ein
- Pumpe/Kompressor 1 Aus
- Pumpe/Kompressor 2 Ein
- Pumpe/Kompressor 2 Aus
- Überströmventil 1 Auf
- Überströmventil 1 Zu
- Überströmventil 2 Auf
- Überströmventil 2 Zu
- Nachspeisung Auf
- Nachspeisung Zu
- Druckvorgabe p0 (Druck in 1/10 bar)
optional
8860300 - Bus-Modul Ethernet
Bus Modul
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder variable Netzparameter aus der Steuerungsschnittstelle (RS 485) von Variomat, Reflexomat oder Servitec mit Control Basic oder Touch Steuerung in das Datentelegramm.Alles in eigenem Kunststoffgehäuse für die direkte Integration in die zugehörige Steuereinheit oder optional für die Wandmontage.Montage:
Das Kunststoffschaltschrankgehäuse kann in den vorgesehenen Montageplatz der Steuereinheit eingesetzt werden, alternativ zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang
Die Kabelverbindung zur Mikroprozessorsteuerung erfolgt über deren RS 485 Schnittstelle und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen.Die Kabelverbindung zur Mikroprozessorsteuerung erfolgt über deren RS 485 Schnittstelle und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen.Ethernet-seitig steht ein RJ 45-Anschluss zur bauseitigen Anbindung an ein 100-Base TX- Netzwerk zur Verfügung. Der Datenaustausch kann über Ethernet/IP, Modbus/TCP und HTTP Protokolle abgerufen werden. Ebenso ist die Darstellung des Protokolls html-Seite.
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder variable Netzparameter aus der Steuerungsschnittstelle (RS 485) von Variomat, Reflexomat oder Servitec mit Control Basic oder Touch Steuerung in das Datentelegramm.Alles in eigenem Kunststoffgehäuse für die direkte Integration in die zugehörige Steuereinheit oder optional für die Wandmontage.Montage:
Das Kunststoffschaltschrankgehäuse kann in den vorgesehenen Montageplatz der Steuereinheit eingesetzt werden, alternativ zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang
Die Kabelverbindung zur Mikroprozessorsteuerung erfolgt über deren RS 485 Schnittstelle und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen.Die Kabelverbindung zur Mikroprozessorsteuerung erfolgt über deren RS 485 Schnittstelle und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen.Ethernet-seitig steht ein RJ 45-Anschluss zur bauseitigen Anbindung an ein 100-Base TX- Netzwerk zur Verfügung. Der Datenaustausch kann über Ethernet/IP, Modbus/TCP und HTTP Protokolle abgerufen werden. Ebenso ist die Darstellung des Protokolls html-Seite.
