Produktdetails

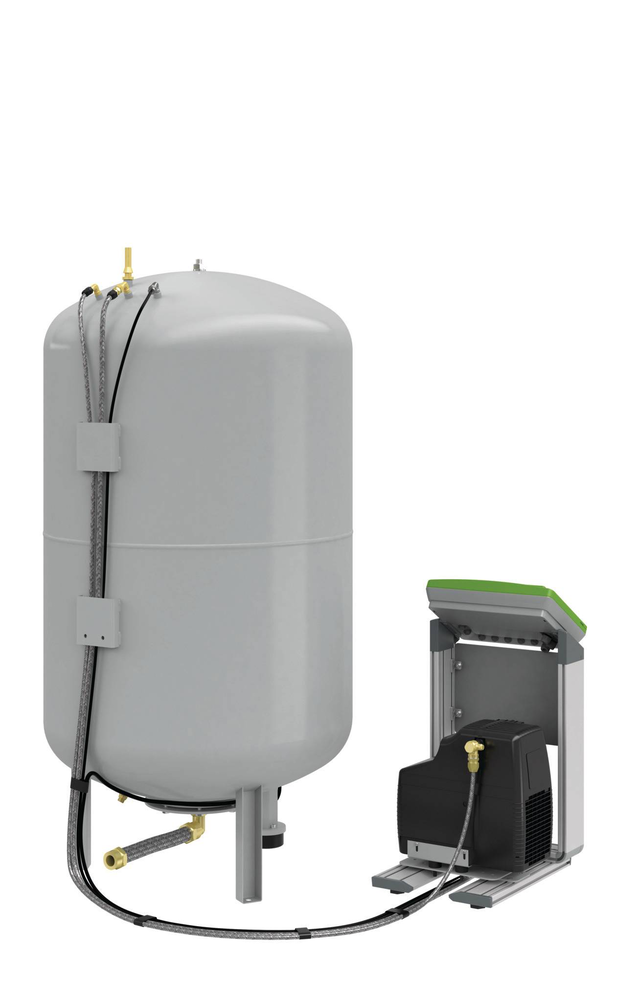

Reflexomat

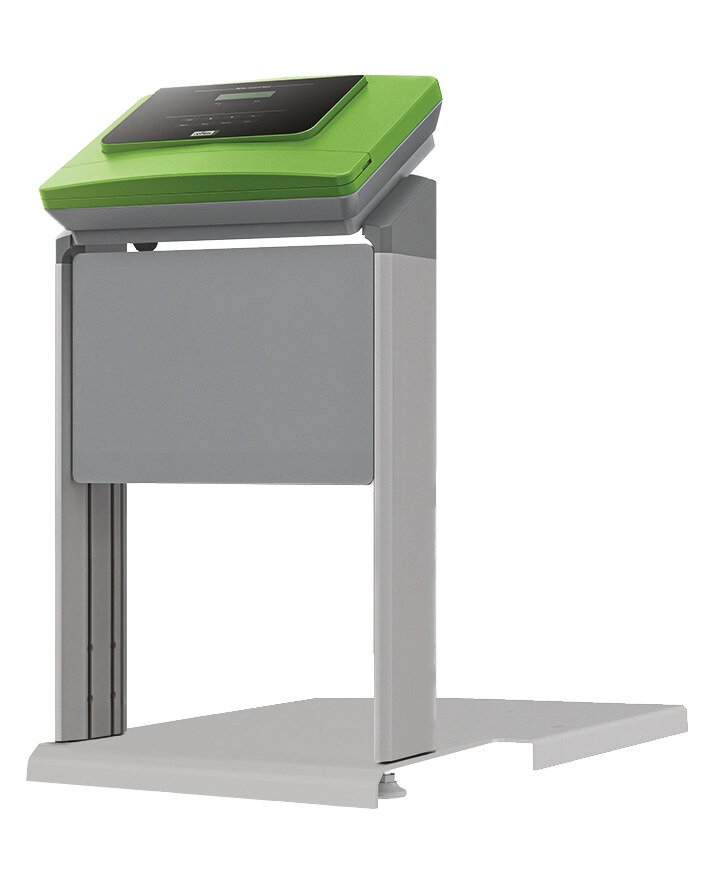

Pneumatik und Steuerungsmodul für kompressorgesteuerte Druckhaltestation Reflexomat zum Druck halten und zur Nachspeisewassersteuerung in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen. Funktionseinheit bestehend aus Pneumatikteil und Control Basic Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und mit CE Kennzeichen. Im Pneumatikteil wird die Druckhaltung mittels Druckluftkompressor in Verbindung einem Druckluftmagnetventil als Überströmeinrichtung realisiert.Im Pneumatikteil wird die Druckhaltung mittels Druckluftfremdeinspeisung in Verbindung einem Druckluftmagnetventil als Überströmeinrichtung realisiert.Ein Sicherheitsventil dient zur Druckabsicherung des anzuschließenden Grundgefäß RG bzw. RF Folgegefäßes. Die Systemdruckmessung erfolgt mittels elekronischem Sensor. Die Control Basic Steuerung ist in ein robustes Kunststoffgehäuse integriert, in der sowohl die Leistungs- und Kommunikationselektronik und das Bedientableau mit schmutzunempfindlicher Folientastatur untergebracht ist. Control Basic ist eine vollautomatische frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, zweizeiliger Klartextanzeige für Systemdruck, Gefäßfüllniveau und allen relevanten Betriebs- und Störmeldungen, LED-Anzeige der Betriebsmodi und allgemeiner Fehlermeldung. Kommunikationselektronik bestehend aus:
Pneumatik und Steuerungsmodul für kompressorgesteuerte Druckhaltestation Reflexomat zum Druck halten und zur Nachspeisewassersteuerung in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen. Funktionseinheit bestehend aus Pneumatikteil und Control Basic Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und mit CE Kennzeichen. Im Pneumatikteil wird die Druckhaltung mittels Druckluftkompressor in Verbindung einem Druckluftmagnetventil als Überströmeinrichtung realisiert.Im Pneumatikteil wird die Druckhaltung mittels Druckluftfremdeinspeisung in Verbindung einem Druckluftmagnetventil als Überströmeinrichtung realisiert.Ein Sicherheitsventil dient zur Druckabsicherung des anzuschließenden Grundgefäß RG bzw. RF Folgegefäßes. Die Systemdruckmessung erfolgt mittels elekronischem Sensor. Die Control Basic Steuerung ist in ein robustes Kunststoffgehäuse integriert, in der sowohl die Leistungs- und Kommunikationselektronik und das Bedientableau mit schmutzunempfindlicher Folientastatur untergebracht ist. Control Basic ist eine vollautomatische frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, zweizeiliger Klartextanzeige für Systemdruck, Gefäßfüllniveau und allen relevanten Betriebs- und Störmeldungen, LED-Anzeige der Betriebsmodi und allgemeiner Fehlermeldung. Kommunikationselektronik bestehend aus:
- Schnittstelle RS 485 als Datenschnittstelle bzw. für den Anschluss optionaler Kommunikationskomponenten
- potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung
- digitaler Eingang zur Signalverarbeitung eines Kontaktwasserzählers
- 230V Ausgang zum Anschluss niveauabhängiger Nachspeise- /Entgasungsstationen
Downloads
Dokumente
Zeichnungen
Produktfotos
Ausschreibungstexte
Zubehör
empfohlen
7945600 - Inbetriebnahme Cat. 1
Leistungsbeschreibung:
Inbetriebnahme Kategorie 1 für eine Standardanlage der Produktreihe Reflexomat, Variomat oder Servitec Vakuum-Sprührohrentgasung inkl. des Steuergefäßes und der Nachspeiseeinheit durch den Kundendienst bestehend aus:
Zwar ist es durchaus möglich, dass Kunden eine vor kurzem gekaufte Anlage selbst in Betrieb nehmen, es gibt jedoch eine Reihe von Gründen, warum die Inbetriebnahme durch Reflex die bessere Idee ist.
Die Dienstleistung erfolgt in der Regel ca. drei Wochen im lokalen Landes, International ca. sechs Wochen nach entsprechender Beauftragung.
Dienstleistungen des Service sind Nettokosten! Im Preis nicht enthalten sind bauseits entstehende Wartezeiten und Arbeiten, die durch unsachgemäße Installation bzw. nicht ordnungsgemäßen Zustand entstehen.
Inbetriebnahme Kategorie 1 für eine Standardanlage der Produktreihe Reflexomat, Variomat oder Servitec Vakuum-Sprührohrentgasung inkl. des Steuergefäßes und der Nachspeiseeinheit durch den Kundendienst bestehend aus:
- An- und Abfahrt
- Einstellung der Anlage auf die vom Auftraggeber zu benennenden Betriebsparameter
- Prüfung der Einstellung und Betriebsparameter sowie der Leistung der Anlage und Funktion im System
- Fillsoft und Fillset werden mitgeprüft
- Alle Einstellwerte werden in einem Protokoll dokumentiert
- elektrischer und hydraulischer Anschluss der Steuereinheit, der Zubehörkomponenten und gefüllte Versorgungsanlage.
- Die Ausdehnungsgefäße der Druckhaltestation dürfen nicht mit Wasser vorgefüllt sein.
- Ausreichende Versorgung mit Füllwasser ist vorzusehen.
Zwar ist es durchaus möglich, dass Kunden eine vor kurzem gekaufte Anlage selbst in Betrieb nehmen, es gibt jedoch eine Reihe von Gründen, warum die Inbetriebnahme durch Reflex die bessere Idee ist.
- Sicherheit, dass die Anlage für einen optimalen Betrieb eingestellt ist
- Ausschluss von Schäden durch inkorrekte Inbetriebnahme damit Betriebssicherheit und Vermeidung von Zeit und Kosten für Ausfallzeiten
Die Dienstleistung erfolgt in der Regel ca. drei Wochen im lokalen Landes, International ca. sechs Wochen nach entsprechender Beauftragung.
Dienstleistungen des Service sind Nettokosten! Im Preis nicht enthalten sind bauseits entstehende Wartezeiten und Arbeiten, die durch unsachgemäße Installation bzw. nicht ordnungsgemäßen Zustand entstehen.
Die Programmierung der Erweiterung- und Bus-Module sind nicht im Umfang der Inbetriebnahme enthalten. Programmierung werden separat nach Zeit und Aufwand verrechnet.
empfohlen
7945663 - Prüfung vor Inbetriebnahme §15 BetrSichV < 200L
Leistungsbeschreibung:
Prüfung vor Inbetriebnahme nach § 15 der Betriebssicherheitsverordnung (BetrSichV), für Druckgeräte bis 200 Liter Behältervolumen im vorgesehenen Geltungsbereich von einer zur Prüfung befähigten Person. Bestehend aus:
Bitte beachten Sie, dass diese Pauschale der Prüfung nach § 15 der BetrSichV nur in Verbindung mit unserer Inbetriebnahme gültig ist. Abweichend davon werden die Anfahrtskosten zzgl. ausgewiesen.
Die Prüfung kann innerhalb des lokalen Landes ca. drei Wochen, International ca. sechs Wochen nach entsprechender Beauftragung erfolgen.
Prüfkosten sind Nettokosten! Im Preis nicht enthalten sind bauseits entstehende Wartezeiten und Arbeiten, die durch unsachgemäße Installation bzw. nicht ordnungsgemäßen Zustand entstehen.
Prüfung vor Inbetriebnahme nach § 15 der Betriebssicherheitsverordnung (BetrSichV), für Druckgeräte bis 200 Liter Behältervolumen im vorgesehenen Geltungsbereich von einer zur Prüfung befähigten Person. Bestehend aus:
- Ordnungs- und technische Prüfung gemäß § 15 Absatz 1 und 2 BetrSichV zur Feststellung des Sicheren Betriebs
- Festlegung und Dokumentation des weiteren Vorgehens,
- Prüffristenermittlung für die nächste wiederkehrende Prüfung nach § 17 BetrSichV.
- Ausstellung einer Prüfaufzeichnung nach § 17 der BetrSichV.
- Konformitätserklärung des Behälters ist vorhanden, Gefährdungsbeurteilung vorhanden
- ggf. Unterlagen der sicherheitstechnischen Ausrüstung vorhanden
- Einhaltung der gültigen Rechtsvorschriften
- Sicherheit der Druckanlage
Bitte beachten Sie, dass diese Pauschale der Prüfung nach § 15 der BetrSichV nur in Verbindung mit unserer Inbetriebnahme gültig ist. Abweichend davon werden die Anfahrtskosten zzgl. ausgewiesen.
Die Prüfung kann innerhalb des lokalen Landes ca. drei Wochen, International ca. sechs Wochen nach entsprechender Beauftragung erfolgen.
Prüfkosten sind Nettokosten! Im Preis nicht enthalten sind bauseits entstehende Wartezeiten und Arbeiten, die durch unsachgemäße Installation bzw. nicht ordnungsgemäßen Zustand entstehen.
empfohlen
7945664 - Prüfung vor Inbetriebnahme §15 BetrSichV > 200L
Leistungsbeschreibung:
Prüfung vor Inbetriebnahme nach § 15 der Betriebssicherheitsverordnung (BetrSichV), für Druckgeräte ab 200 Liter Behältervolumen im vorgesehenen Geltungsbereich von einer zur Prüfung befähigten Person. Bestehend aus:
Bitte beachten Sie, dass diese Pauschale der Prüfung nach § 15 der BetrSichV nur in Verbindung mit unserer Inbetriebnahme gültig ist. Abweichend davon werden die Anfahrtskosten zzgl. ausgewiesen.
Die Prüfung kann innerhalb des lokalen Landes ca. drei Wochen, International ca. sechs Wochen nach entsprechender Beauftragung erfolgen.
Prüfkosten sind Nettokosten! Im Preis nicht enthalten sind bauseits entstehende Wartezeiten und Arbeiten, die durch unsachgemäße Installation bzw. nicht ordnungsgemäßen Zustand entstehen.
Prüfung vor Inbetriebnahme nach § 15 der Betriebssicherheitsverordnung (BetrSichV), für Druckgeräte ab 200 Liter Behältervolumen im vorgesehenen Geltungsbereich von einer zur Prüfung befähigten Person. Bestehend aus:
- Ordnungs- und technische Prüfung gemäß § 15 Absatz 1 und 2 BetrSichV zur Feststellung des Sicheren Betriebs
- Festlegung und Dokumentation des weiteren Vorgehens,
- Prüffristenermittlung für die nächste wiederkehrende Prüfung nach § 17 BetrSichV.
- Ausstellung einer Prüfaufzeichnung nach § 17 der BetrSichV.
- Konformitätserklärung des Behälters ist vorhanden, Gefährdungsbeurteilung vorhanden
- ggf. Unterlagen der sicherheitstechnischen Ausrüstung vorhanden
- Einhaltung der gültigen Rechtsvorschriften
- Sicherheit der Druckanlage
Bitte beachten Sie, dass diese Pauschale der Prüfung nach § 15 der BetrSichV nur in Verbindung mit unserer Inbetriebnahme gültig ist. Abweichend davon werden die Anfahrtskosten zzgl. ausgewiesen.
Die Prüfung kann innerhalb des lokalen Landes ca. drei Wochen, International ca. sechs Wochen nach entsprechender Beauftragung erfolgen.
Prüfkosten sind Nettokosten! Im Preis nicht enthalten sind bauseits entstehende Wartezeiten und Arbeiten, die durch unsachgemäße Installation bzw. nicht ordnungsgemäßen Zustand entstehen.
optional

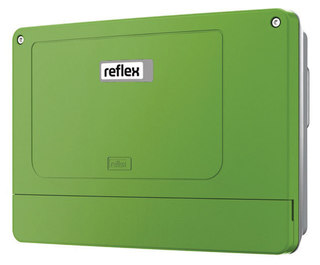

8860000 - Bus-Modul Lonworks Digital
Bus-Module Lonworks Digital
Busmodul zur Umsetzung der digitalen Meldung(en) aus den Mikroprozessorsteuerungen Control Basic oder Touch von Variomat, Reflexomat oder Servitec in das Datentelegramm Lonworks Digital.Die Kabelverbindung zur Control Mikroprozessorsteuerung erfolgt über deren potenzialfreie Kontakte und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen. LonWorks-seitig besteht eine Schnittstelle mit FFT-10 A Transceiver.In Verbindung mit dem I/O-Modul (Option) können auch andere digitale Meldungen umgesetzt werden.Montage:
Das Kunststoffschaltschrankgehäuse zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang.
Busmodul zur Umsetzung der digitalen Meldung(en) aus den Mikroprozessorsteuerungen Control Basic oder Touch von Variomat, Reflexomat oder Servitec in das Datentelegramm Lonworks Digital.Die Kabelverbindung zur Control Mikroprozessorsteuerung erfolgt über deren potenzialfreie Kontakte und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen. LonWorks-seitig besteht eine Schnittstelle mit FFT-10 A Transceiver.In Verbindung mit dem I/O-Modul (Option) können auch andere digitale Meldungen umgesetzt werden.Montage:
Das Kunststoffschaltschrankgehäuse zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang.
optional

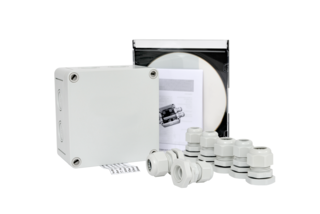

8860100 - Bus-Modul Lonworks
Bus Modul
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder variable Netzparameter aus der Steuerungsschnittstelle (RS 485) von Variomat, Reflexomat oder Servitec mit Control Basic oder Touch Steuerung in das Datentelegramm.Alles in eigenem Kunststoffgehäuse für die direkte Integration in die zugehörige Steuereinheit oder optional für die Wandmontage.Montage:
Das Kunststoffschaltschrankgehäuse kann in den vorgesehenen Montageplatz der Steuereinheit eingesetzt werden, alternativ zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang
Die Kabelverbindung zur Mikroprozessorsteuerung erfolgt über deren RS 485 Schnittstelle und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen.LonWorks-seitig besteht eine Schnittstelle mit FFT-10 A Transceiver.
Busmodul zur Umsetzung der Informationen wie z.B. Betriebszustand oder variable Netzparameter aus der Steuerungsschnittstelle (RS 485) von Variomat, Reflexomat oder Servitec mit Control Basic oder Touch Steuerung in das Datentelegramm.Alles in eigenem Kunststoffgehäuse für die direkte Integration in die zugehörige Steuereinheit oder optional für die Wandmontage.Montage:
Das Kunststoffschaltschrankgehäuse kann in den vorgesehenen Montageplatz der Steuereinheit eingesetzt werden, alternativ zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits. Inbetriebnahmen und Verdrahtungen gehören nicht zum Lieferumfang
Die Kabelverbindung zur Mikroprozessorsteuerung erfolgt über deren RS 485 Schnittstelle und ist ebenso wie die Spannungsversorgung bauseitig durchzuführen.LonWorks-seitig besteht eine Schnittstelle mit FFT-10 A Transceiver.
