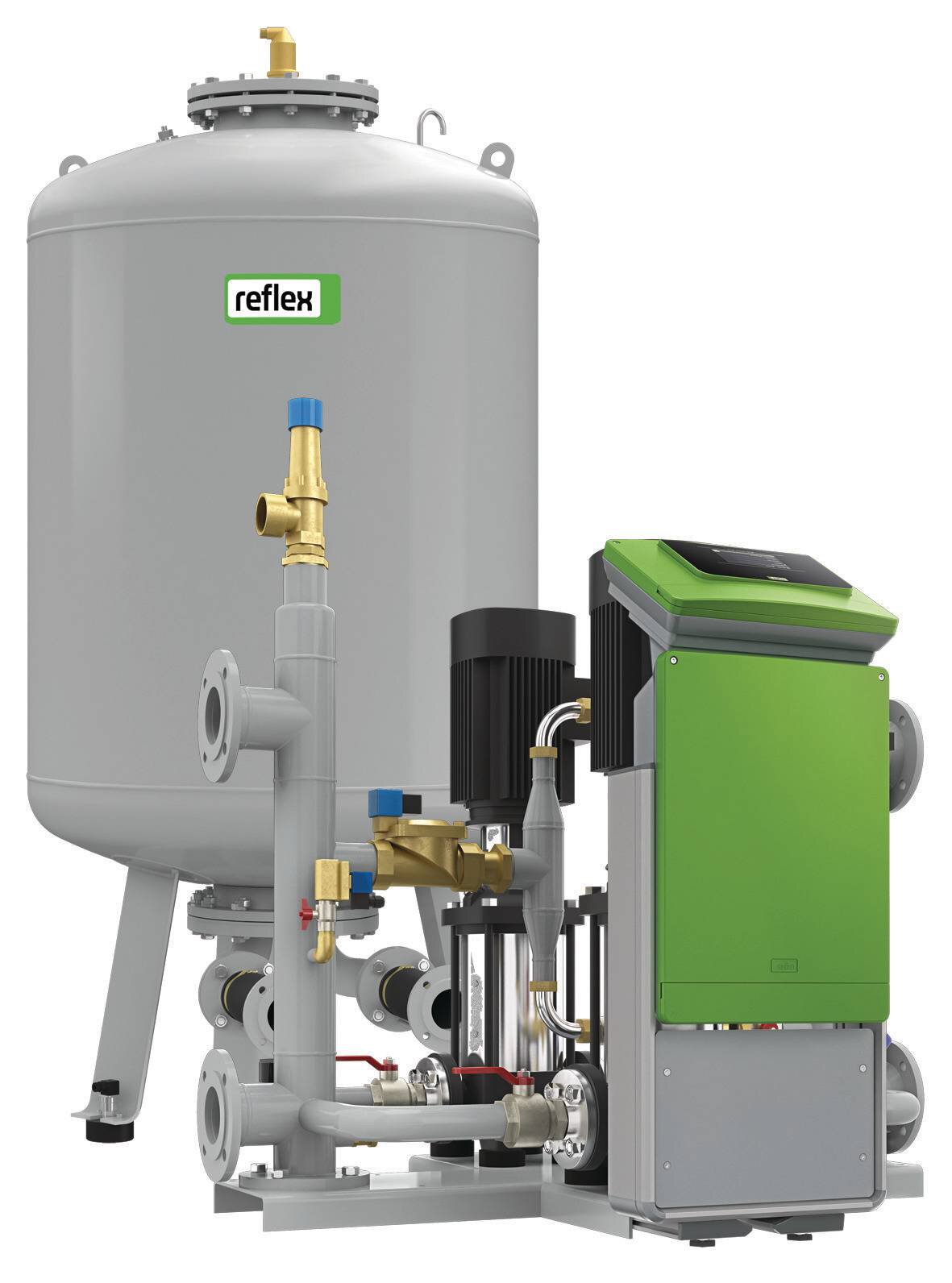

Reflex Variomat Giga GS 1.1

Reflex Variomat Giga Steuerung GS
Zur Steuerung und den Betrieb der Reflex Variomat Giga pumpengesteuerten Druckhaltestation. Ansteuerung der zugehörigen Variomat Giga GH Hydraulik (separater Artikel), montiert und intern mit den entsprechenden Komponenten funktionsfähig verdrahtet.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.Die Control Touch Bedieneinheit mit TFT Farb-Display inkl. Kommunikationselektronik ist in einem als Tableau gestalteten robusten Kunststoffgehäuse integriert und direkt an der Steuerung horizontal ausgerichtet montiert. Eine optionale separate und vertikale Wandmontage in max. drei Meter Entfernung zur Leistungselekronik ist möglich. Kommunikationselektronik bestehend aus:

• 4,3" resistivem Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung sowie Bereitstellung von Hilfetexten für sämtliche Funktionen
• zwei Schnittstellen RS485 als Daten- bzw. Kommunikationsschnittstellen
• serielle TTL-Schnittstelle mit zwei Anschlussklemmen zum Anschluss von 2 IO-Platinen
• potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung
• zwei galvanisch getrennte analoge Ausgänge z.B. für Systemdruck
• Eingang zur Auswertung von Kontaktwasserzählern

• Steckplatz für ein HMS Network Modul, eine SD-Karte z.B. zur Datenauslesung, Softwareaktualisierung usw.

Die Leistungselektronik ist in einem eigenen Kunststoffschaltschrank direkt unterhalb der Bedieneinheit montiert. Die Spannungsversorgung erfolgt über einen Hauptschalter. Im Einzelnen bestehend aus:

• Hauptschalter an Gehäuseaußenseite
• Pumpensteuerung
• Kabelmanagement für externe Anschlüsse
• Montageplatz für optionale Module
  Steuereinheit komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet. Systemanschlüsse mittels integrierten Absperrungen.

Control Touch ist eine vollautomatische und frei parametrierbare Mikroprozessorsteuerung mit Touch Bedienung, Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, kombinierte grafische und klartextliche Darstellung von Systemdruck, Gefäßfüllniveau und allen relevanten Betriebs- und Störmeldungen, Funktionsschema, Signalisierung des aktiven Betriebsmodus, Sammelstörmeldung, Minimalfüllniveau sowie der Funktion von Pumpe, Überströmkugelhahn und Nachspeiseventil.Funktionsweise der Druckhaltung in den Grenzen +/- 0,2 bar inkl. Pumpenüberwachung. Optimierte Systemwasserentgasung durch patentierte vollautomatische Überströmregelung mit Zyklen für Dauer-, Intervall- und Nachlaufentgasung. Kontrollierte Nachspeisung, automatische Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl. Verarbeitung des Signals eines Kontaktwasserzählers zur Maximalmengenbegrenzung und/oder zur Kapazitätsauswertung von in der Nachspeiseleitung befindlichen Ionenaustauschern. Dokumentation und Kontrolle des Gesamtsystems bezüglich o.g. Parameter.
