Produktdetails

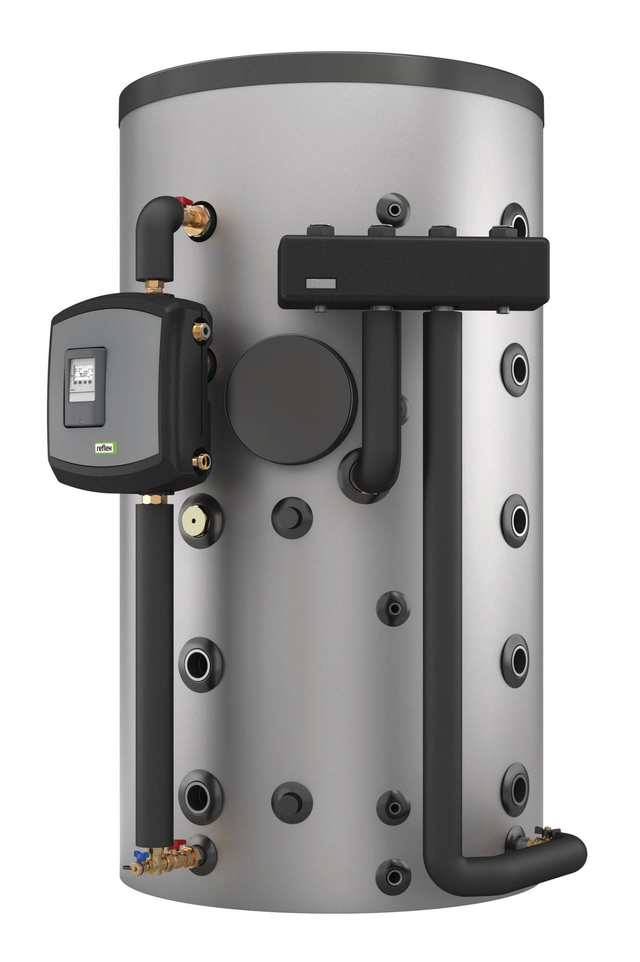

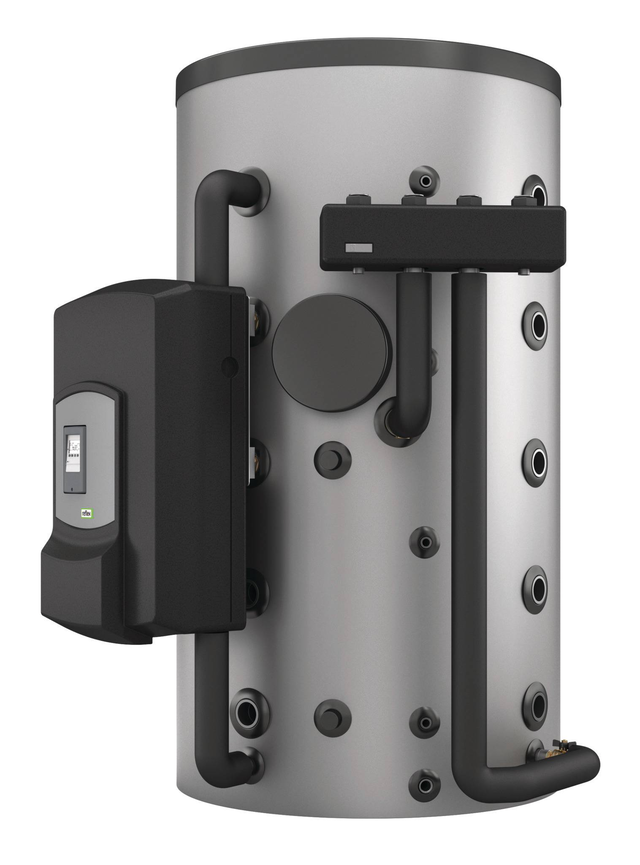

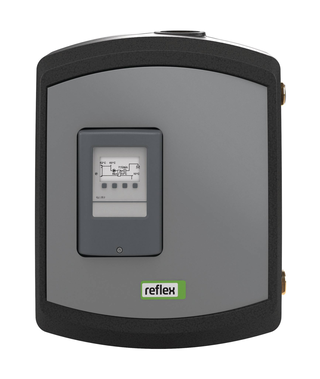

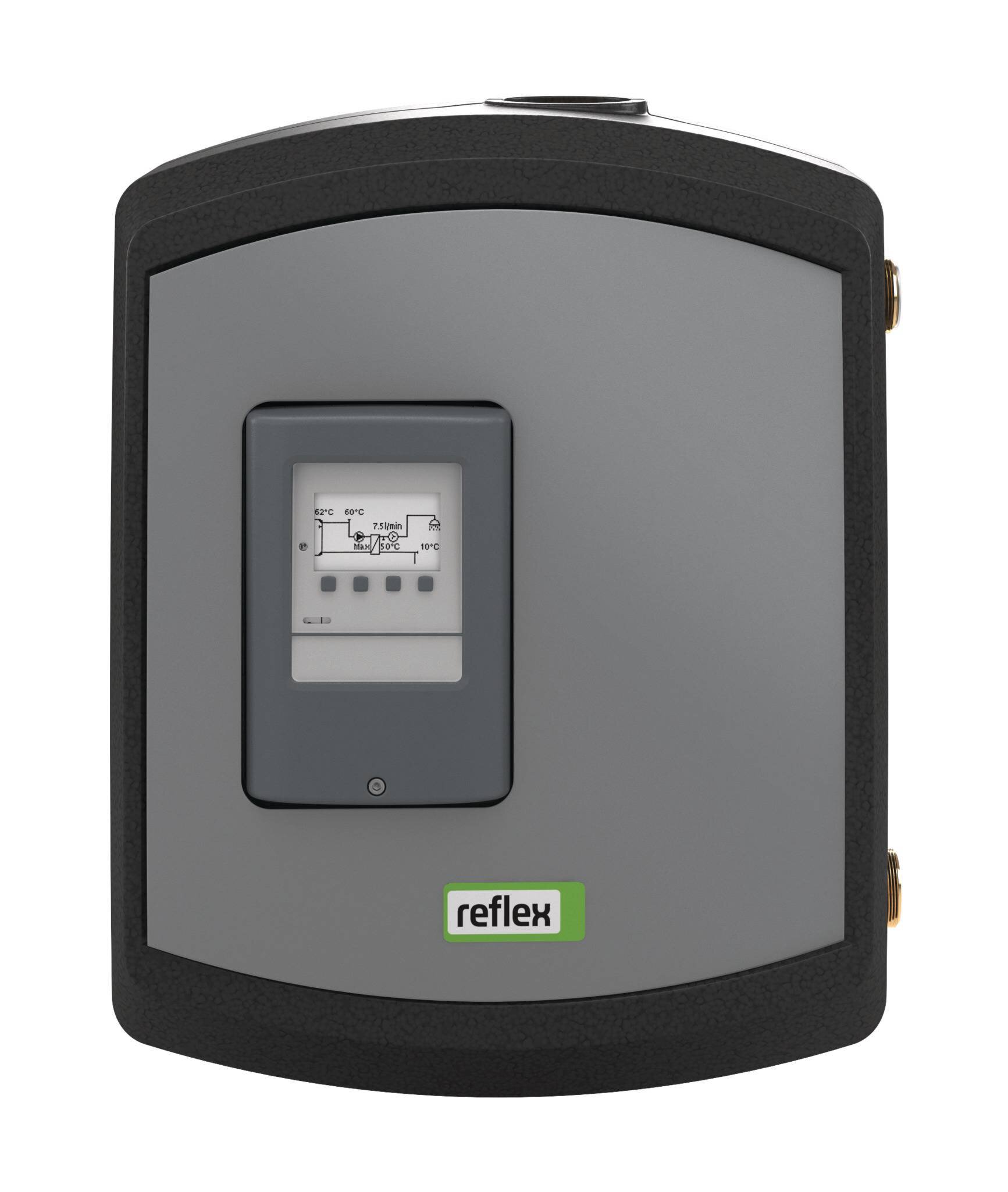

Fertig montierte und verkabelte Frischwasserstation mit elektronischer Regelung, einsatzbereit für die hygienische Erwärmung von Trinkwasser. Ausgestattet mit einem Reflex Plattenwärmetauscher (kupfergelötet) mit perfekt abgestimmter thermischer Länge für niedrige Rücklauftemperaturen, der nach dem Gegenstromprinzip arbeitet. Verrohrung aus Edelstahl. Armaturen aus Messing.
Downloads
Dokumente
Zeichnungen
BIM-Daten
Produktfotos
Ausschreibungstexte
Zubehör

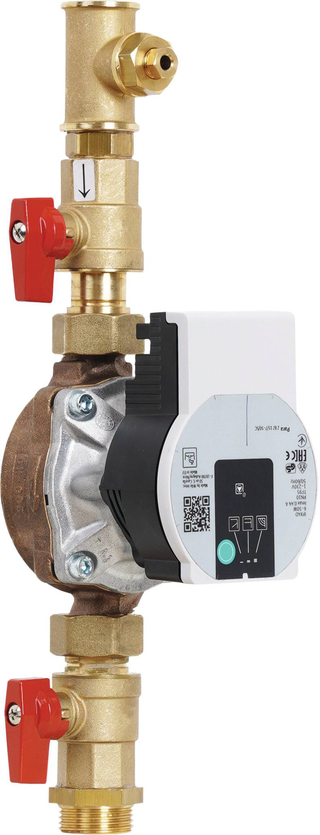

9583553 - Reflex Hydroflow Zirkulationseinheit S / M
vormontierte Einheit zur Aufrechthaltung der Temperatur an jeder Stelle im Warmwassersystem. Zirkulations-Set mit Hocheffizienzpumpe.
Verwendbar für Reflex Hydroflow S und M, sowohl für Kaskaden als auch Einzelstationen. Bestehend aus 2 Absperrkugelhähnen, Schwerkraftbremse und Temperatursensor PT1000.

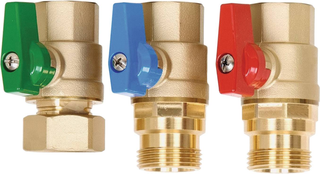

9583551 - Reflex Hydroflow Kugelhahnset Einzelstation XS / S / M
bestehend aus drei Kugelhähnen bei Wandmontage der Station oder wenn kein Reflex Storaflow Rohranschlussset bestellt wird.
Kugelhähne DN 20 für Heizungsseite Vorlauf / Rücklauf Rp 3/4" - AG 1" und Warmwasser RP 3/4" - Überwurfmutter G 1".

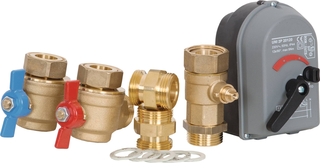

9583552 - Reflex Hydroflow Kaskadenstation Kugelhahnset Kaskadenstation M
zur Verbindung der Kaskadenverrohrung mit der Reflex Frischwasserstation Hydroflow S oder M.
Puffer Vor-/Rücklauf Eckkugelhähne. Warmwasser Kaskadenventil inklusive Motorkugelhahn.
9583554 - Reflex Hydroflow 2-fach Kaskadenverrohrung M
zur hydraulischen Verbindung von 2 Stationen Reflex Hydroflow für den Aufbau einer Kaskade. Für eine 4-fach Kaskade wird der Artikel 2x benötigt und muss jeweils über z.B. ein T Stück verbunden werden.

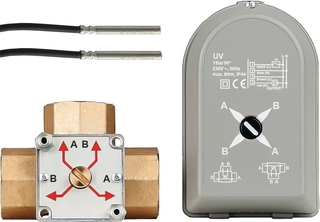

9583555 - Reflex Hydroflow Rücklaufeinschichtung M
3 Wege Ventil DN32 mit zwei PT1000 Sensoren zur Rücklaufeinschichtung.
Geeignet für Reflex Hydroflow als Einzelstation oder als Kaskade in Verbindung mit konventionellen Pufferspeichern ohne Schichtladerohr. Bei Anwendung eines Reflex Storaflow Speichers wird das Set nicht benötigt, da dieser ein Schichtladerohr und Schichttrennblech besitzt.
