Produktdetails

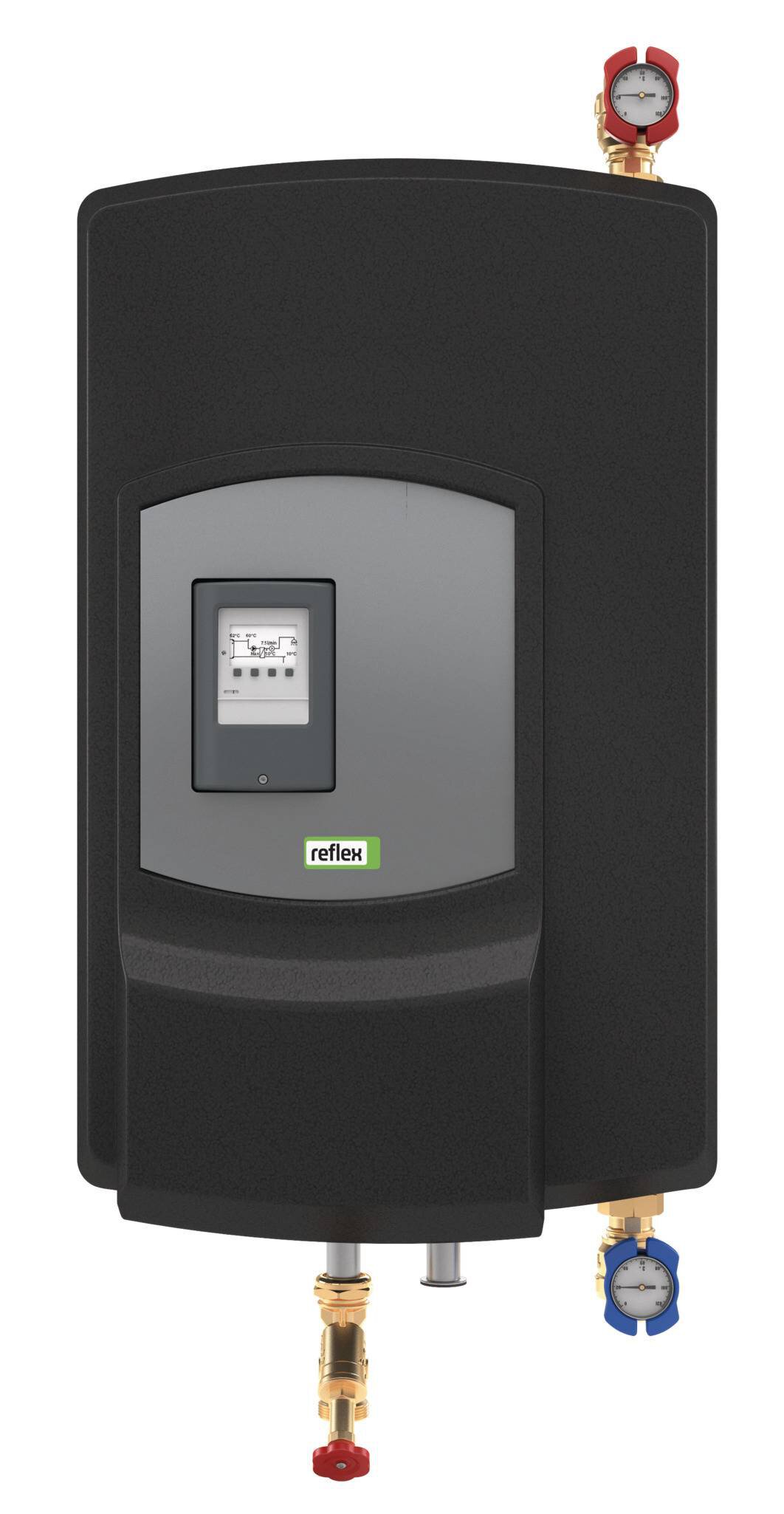

Fertig montierte und verkabelte Frischwasserstation mit elektronischer Regelung, einsatzbereit für die hygienische Erwärmung von Trinkwasser. Ausgestattet mit einem Plattenwärmetauscher (buntmetallfrei) mit perfekt abgestimmter thermischer Länge für niedrige Rücklauftemperaturen, der nach dem Gegenstromprinzip arbeitet.
Warmwasserseitig absperrbar und mit einem integrierten 10 bar Sicherheitsventil ausgestattet. Heizungsseitig absperrbar. Verrohrung Trinkwasserseitig aus Edelstahl, Heizungsseitig aus Kupfer. Armaturen aus Messing.
Downloads
Dokumente
Zeichnungen
BIM-Daten
Produktfotos
Ausschreibungstexte
Zubehör
9583556 - Reflex Hydroflow Zirkulationseinheit L/XL
vormontierte Einheit zur Aufrechthaltung der Temperatur an jeder Stelle im Warmwassersystem. Zirkulations-Set mit Hocheffizienzpumpe.
Verwendbar für Reflex Hydroflow L und XL. Zum Einbau in die Station. Bestehend aus Absperrkugelhahn, Schwerkraftbremse, Thermometer und Temperatursensor PT1000.
9583559 - Reflex Hydroflow Rücklaufeinschichtung L/XL
2 Zonen Ventil DN32 mit zwei PT1000 Sensoren und Elektro Anschlussbox zur Rücklaufeinschichtung.
Geeignet für Reflex Hydroflow als Einzelstation oder als Kaskade in Verbindung mit konventionellen Pufferspeichern ohne Schichtladerohr. Bei Anwendung eines Reflex Storaflow Speichers wird das Set nicht benötigt, da dieser ein Schichtladerohr und Schichttrennblech besitzt.
9583562 - Reflex Hydroflow Kaskadenkugelhahn XL
zur bedarfsgerechten Abschaltung oder Zuschaltung einzelner Stationen inklusive Stellantrieb.
Das Produkt wird bei Kaskadenschaltung mehrerer Stationen zwingend benötigt.

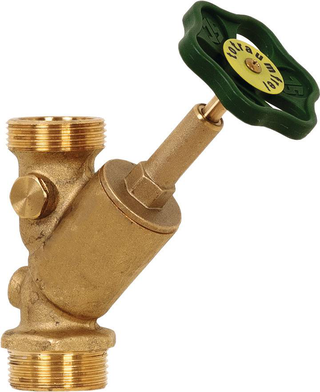

9583561 - Reflex Hydroflow Freistromventil XL
mindert Druckschläge auf die Trinkwasserinstallation. Das Ventil wird trinkwassereingangsseitig montiert.
Das Produkt wird bei der Einzelstation zwingend benötigt. Bei Kaskadierung mehrerer Stationen kann darauf verzichtet werden.

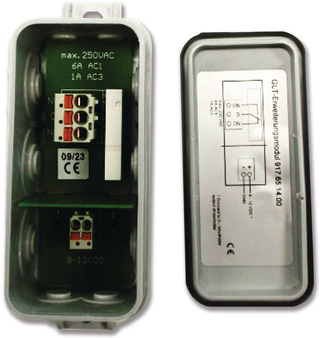

9583608 - Reflex Hydroflow GLT Modul
Erweiterungsmodul für den MFWC+ zur Indikation einer Sammelstörmeldung an eine externe Gebäudeleittechnik (GLT) via potenzialfreiem Kontakt.
Bestehend aus:
- Schutzgehäuse IP54
- Schaltrelais mit Wechselerkontakt
- Ansteuerspannung der Spule: 9-12VDC
