Produktdetails

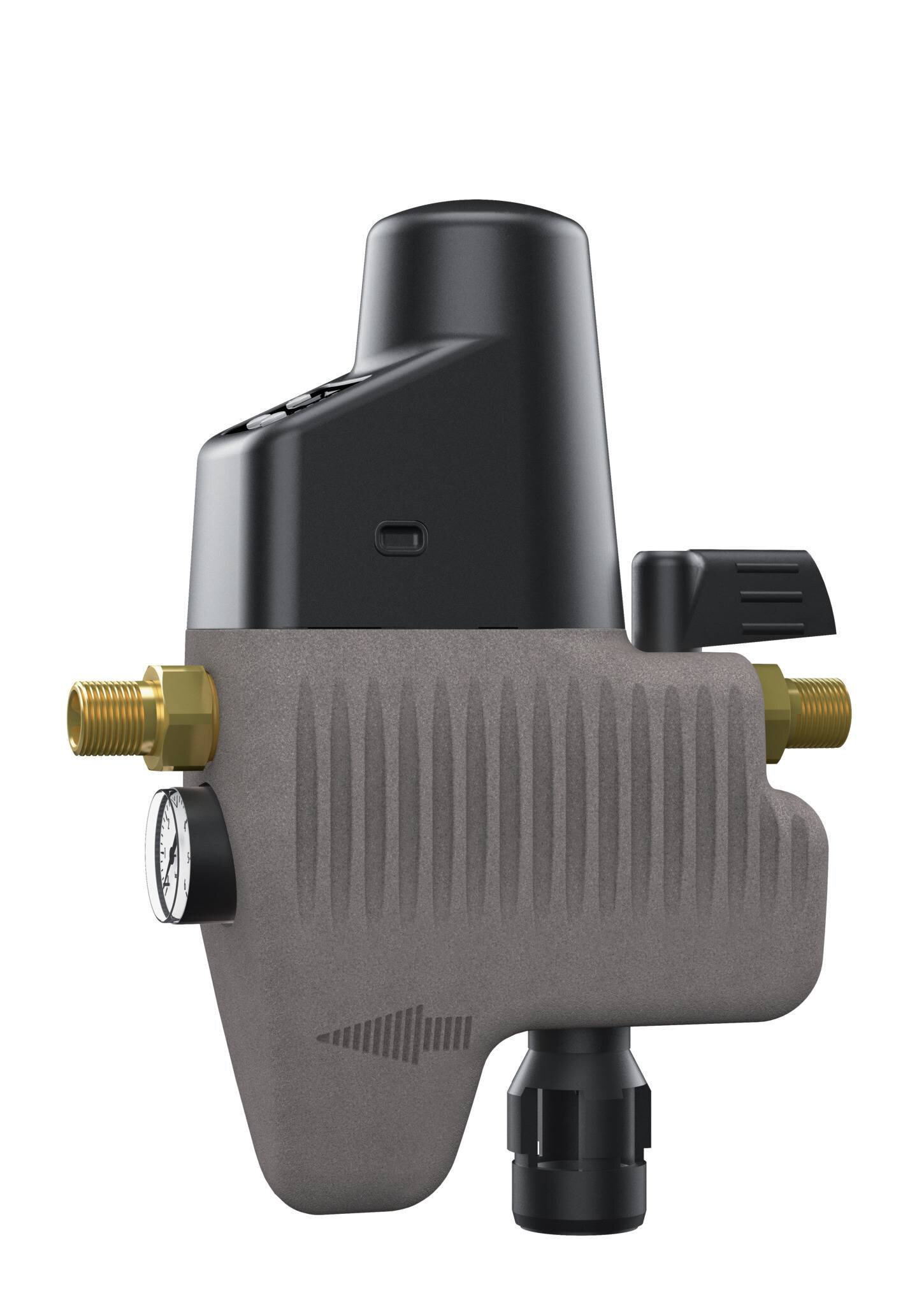

Automatische Nachspeise- und Füllstation für Heiz- und Kühlsysteme mit Membran- Druckausdehnungsgefäßen (MAG).
Ermöglicht eine kontrollierte und nach DIN EN 1717 bzw. DIN 1988 geforderte sichere Nachspeisung und Systemfüllung aus direkt verbundenen Trinkwasser- netzen und realisiert die nach DIN EN 12828 und VDI 4807 empfohlene Funktionskontrolle des Druckhaltesystems (MAG).
Bestehend aus Absperrarmatur, DVGW geprüftem Systemtrenner (BA) nach DIN EN 12729, Schmutzfänger, Drucksensor, Motorkugelhahn, Druckminderer mit Kontrollmanometer und Mikroprozessorsteuerung. Alle Komponenten sind leicht zugänglich und platzsparend in ein Gehäuse integriert.
Die kontrollierte, druckabhängige Nachspeisung erfolgt mit automatischer Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl.
Die Anlagenerst- und Wiederbefüllung wird mittels hierfür einstellbarem Betriebsmodus möglich. Über eine vollautomatische, frei parametrierbare Mikroprozessorsteuerung mit LCD Display für alle relevanten Betriebs- und Störmeldungen und Druckanzeige, sowie potenzialfreiem Ausgang und Summmelder für Sammelstörmeldung erfolgt die Funktionssteuerung und -überwachung der CE gekennzeichneten Station.
Downloads
Dokumente
Zeichnungen
BIM-Daten
Produktfotos
Ausschreibungstexte
Zubehör
7945722 - Inbetriebnahme Cat. 4
Inbetriebnahme Fillsoft i.V.m. Fillguard und Fillcontrol Plus Compact durch den Kundendienst bestehend aus:
- Einstellung der Anlage auf die vom Auftraggeber zu benennenden Betriebsparameter
- Prüfung der Einstellung und Betriebsparameter sowie der Leistung der Anlage und Funktion im System
- Alle Einstellwerte werden in einem Protokoll dokumentiert
- Die statischen Ausdehnungsgefäße müssen bei allen Nachspeisesystem auf den laut Montage- und Betriebsanleitung vorgegebenen Druck voreingestellt sein.
Zwar ist es durchaus möglich, dass Kunden eine vor kurzem gekaufte Anlage selbst in Betrieb nehmen, es gibt jedoch eine Reihe von Gründen, warum die Inbetriebnahme durch Reflex die bessere Idee ist.
- Sicherheit, dass die Anlage für einen optimalen Betrieb eingestellt ist
- Ausschluss von Schäden durch inkorrekte Inbetriebnahme damit Betriebssicherheit und Vermeidung von Zeit und Kosten für Ausfallzeiten
Die Dienstleistung erfolgt in der Regel ca. drei Wochen im lokalen Landes, International ca. sechs Wochen nach entsprechender Beauftragung.
Dienstleistungen des Service sind Nettokosten! Im Preis nicht enthalten sind bauseits entstehende Wartezeiten und Arbeiten, die durch unsachgemäße Installation bzw. nicht ordnungsgemäßen Zustand entstehen.
