Produktdetails

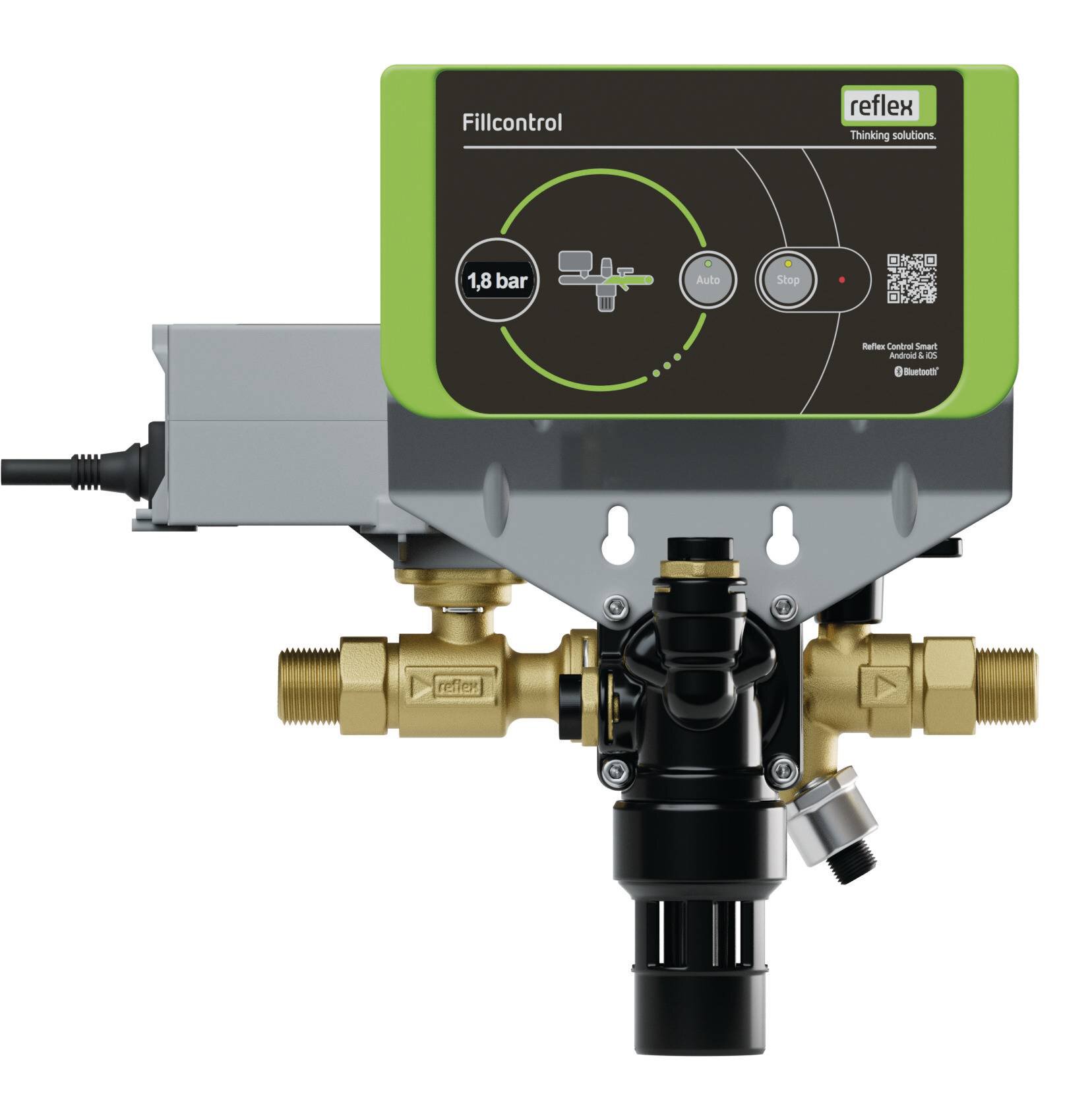

Automatische Nachspeise- und Füllstation für Heiz- und Kühlsysteme mit Membran- Druckausdehnungsgefäßen (MAG).
Ermöglicht eine kontrollierte und nach DIN EN 1717 bzw. DIN 1988 geforderte sichere Nachspeisung und Systemfüllung aus direkt verbundenen Trinkwasser- netzen und realisiert die nach DIN EN 12828 und VDI 4807 empfohlene Funktionskontrolle des Druckhaltesystems (MAG).
Bestehend aus:
- Absperrarmatur
- DVGW geprüftem Systemtrenner (BA) nach DIN EN 12729
- Schmutzfänger
- Drucksensor
- Motorkugelhahn

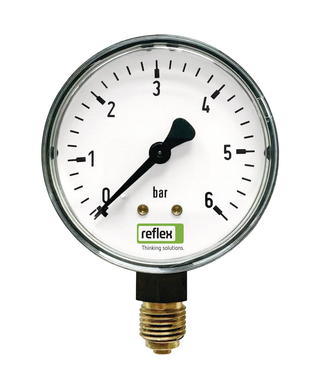

- Druckminderer mit Kontrollmanometer und Mikroprozessorsteuerung
Die kontrollierte, druckabhängige Nachspeisung erfolgt mit automatischer Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl.
Die Anlagenerst- und Wiederbefüllung wird mittels hierfür einstellbarem Betriebsmodus möglich. Über eine vollautomatische, frei parametrierbare Mikroprozessorsteuerung mit LCD Display für alle relevanten Betriebs- und Störmeldungen und Druckanzeige, sowie potenzialfreiem Ausgang für Sammelstörmeldung und RS485-Schnittstelle zur Anbindung an die GLT erfolgt die Funktionssteuerung und -überwachung der CE gekennzeichneten Station.
