Produktdetails

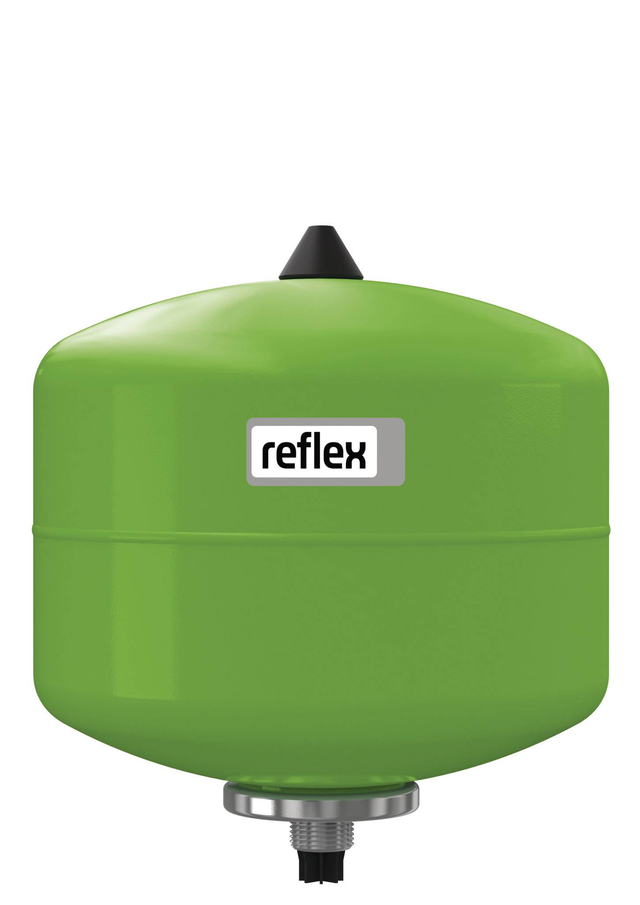

Refix DD
Durchströmtes Membran-Druckausdehnungsgefäß für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Mit Membran nach Elastomerleitlinie und W 270. Außen- und Innenbeschichtung nach KTW-A. Geeignet ausschließlich für Kaltwasseranlagen. Die Durchströmung wird mittels High-Flow Durchströmungsstern und beiliegendem T-Stück 3/4" realisiert
SVGW geprüft und zugelassen.
Durchströmtes Membran-Druckausdehnungsgefäß für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Mit Membran nach Elastomerleitlinie und W 270. Außen- und Innenbeschichtung nach KTW-A. Geeignet ausschließlich für Kaltwasseranlagen. Die Durchströmung wird mittels High-Flow Durchströmungsstern und beiliegendem T-Stück 3/4" realisiert
Gefäße sind konstruiert und gefertigt nach DIN EN 13831. Gefässe sind geprüft nach DIN 4807 T5. Gefäße mit einem zulässigen Betriebsüberdruck von 10/16 bar und ab 4 Liter mit DIN DVGW Reg.-Nr. NW-0411AT2534. Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EU
- Durchströmt mit High-Flow-Durchströmungsstern
- Wasserberührende Teile korrosionsgeschützt
- Nicht tauschbare Vollmembran nach DIN EN 13831 DIN 4807 T5, KTW-C und W270
- Außen und innen nach KTW-A beschichtet
- Kombinierbar mit Flowjet Durchströmungsarmatur
- 33 Liter mit Befestigungslaschen
- Ausschließlich für den Einsatz in Kaltwasserleitungen (bitte die Montage- und Bedienungsanleitung berücksichtigen)
SVGW geprüft und zugelassen.
Downloads
Dokumente
Zeichnungen
BIM-Daten
Produktfotos
Ausschreibungstexte
Zubehör
empfohlen
9116799 - Flowjet G 3/4"
Flowjet
Durchströmungsarmatur zur gesicherten Absperrung und Entleerung gemäß DIN 4807-T5 von Refix DD Membran-Druckausdehnungsgefäßen.Kombinierbar mit bauseitigen T-Stücken mit Durchgangsnennweiten auch > Rp 3/4.
Durchströmungsarmatur zur gesicherten Absperrung und Entleerung gemäß DIN 4807-T5 von Refix DD Membran-Druckausdehnungsgefäßen.Kombinierbar mit bauseitigen T-Stücken mit Durchgangsnennweiten auch > Rp 3/4.
optional
9119198 - Digitales Vordruckprüfgerät
Digitales Vordruckprüfgerät
Handmanometer zur Gasdruckmessung an Membran-Druckausdehnungsgefäßen.Mit beleuchtetem Display. Anzeigebereich für Überdrücke bis 9,0 bar.
Handmanometer zur Gasdruckmessung an Membran-Druckausdehnungsgefäßen.Mit beleuchtetem Display. Anzeigebereich für Überdrücke bis 9,0 bar.
optional
7611000 - Wandhalterung
Wandhalterung mit Spannband und Konsole für Membran-Druckausdehnungsgefäße inklusive Haltewinkel und Spannband. Halterung für Reflex N, S, sowie Refix DT, DD, DE, DC 8-25 L.
Kontakt zum Reflex Team und weitere Informationen
Reflex Solutions Pro
- Kostenlose Nutzung
- Einfach und Selbsterklärend
- Umfangreiche Dokumentationen
:focal(2204x800:2205x801))
Mit Reflex Solutions Pro können Sie schnell und einfach alle Reflex- und Sinus-Produkte für Ihr Projekt auslegen. Mit Eingabe weniger Anlagenparameter erhalten sie Ihre individuelle Produktlösung mit vollständiger Dokumentation.
