Produktdetails

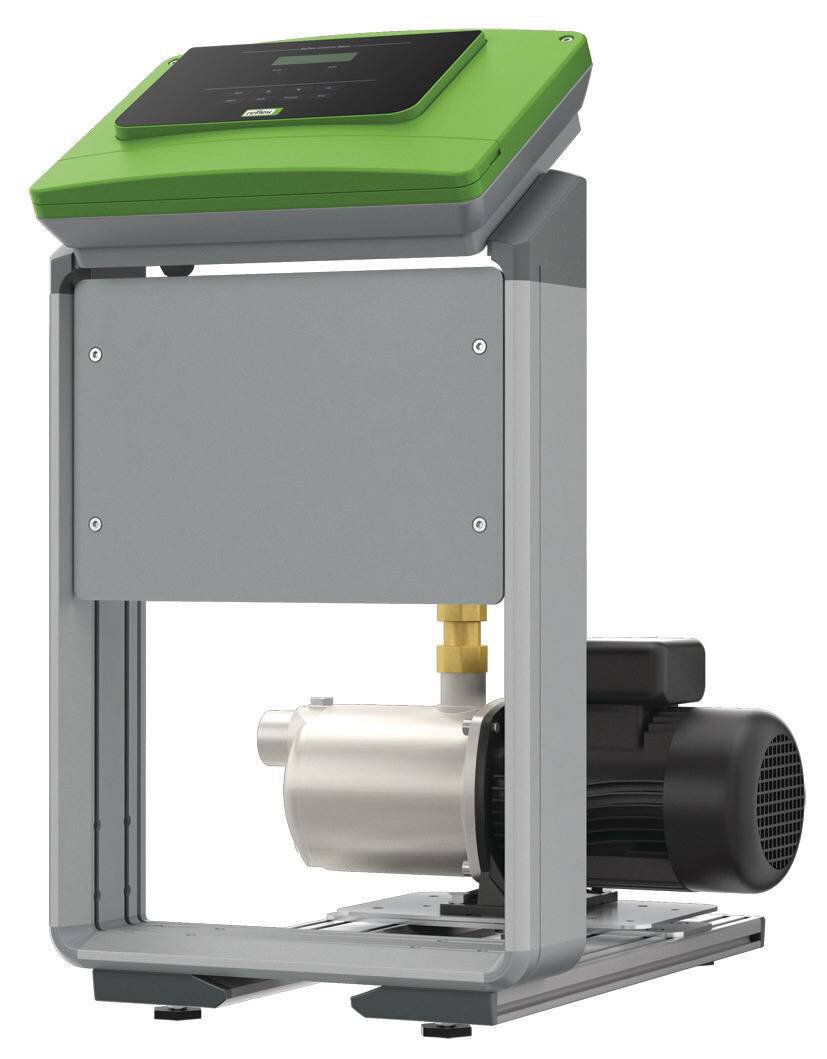

Fillcontrol Auto
Funktionsüberwachung der Druckhaltung in geschlossenen Heiz-, Kühlwassersystemen und kontrollierter Nachspeisung von Ergänzungswasser und Füllfunktion bei Erst- und Wiederbefüllung. Besonders geeignet zur Systemfüllung und -nachspeisung mit Wasser und Wassergemischen aus drucklosen Vorrats- und Mischbehältern. Steuereinheit bestehend aus Control Basic Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden. Hydraulik besteht aus horizontal angeordneter Edelstahlkreiselpumpe mit Trockenlaufschutzpumpe, elektronischem Drucksensor sowie druckseitigem Absperrkugelhahn.Die Control Basic Steuerung ist in ein robustes Kunststoffgehäuse integriert, in der sowohl die Leistungs- und Kommunikationselektronik und das Bedientableau mit schmutzunempfindlicher Folientastatur untergebracht ist. Control Basic ist eine vollautomatische frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, zweizeiliger Klartextanzeige für Systemdruck und allen relevanten Betriebs- und Störmeldungen, LED-Anzeige der Betriebsmodi und allgemeiner Fehlermeldung. Kommunikationselektronik bestehend aus:
Funktionsüberwachung der Druckhaltung in geschlossenen Heiz-, Kühlwassersystemen und kontrollierter Nachspeisung von Ergänzungswasser und Füllfunktion bei Erst- und Wiederbefüllung. Besonders geeignet zur Systemfüllung und -nachspeisung mit Wasser und Wassergemischen aus drucklosen Vorrats- und Mischbehältern. Steuereinheit bestehend aus Control Basic Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden. Hydraulik besteht aus horizontal angeordneter Edelstahlkreiselpumpe mit Trockenlaufschutzpumpe, elektronischem Drucksensor sowie druckseitigem Absperrkugelhahn.Die Control Basic Steuerung ist in ein robustes Kunststoffgehäuse integriert, in der sowohl die Leistungs- und Kommunikationselektronik und das Bedientableau mit schmutzunempfindlicher Folientastatur untergebracht ist. Control Basic ist eine vollautomatische frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, zweizeiliger Klartextanzeige für Systemdruck und allen relevanten Betriebs- und Störmeldungen, LED-Anzeige der Betriebsmodi und allgemeiner Fehlermeldung. Kommunikationselektronik bestehend aus:
- Schnittstelle RS 485 als Datenschnittstelle bzw. für den Anschluss optionaler Kommunikationskomponenten
- potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung
- Eingang zur Auswertung eines Kontaktwasserzählers
- Eingang zur Funktionsanforderung über externes Signal
Downloads
Dokumente
Zeichnungen
BIM-Daten
Produktfotos
Kontakt zum Reflex Team und weitere Informationen
Reflex Solutions Pro
- Kostenlose Nutzung
- Einfach und Selbsterklärend
- Umfangreiche Dokumentationen
:focal(2204x800:2205x801))
Mit Reflex Solutions Pro können Sie schnell und einfach alle Reflex- und Sinus-Produkte für Ihr Projekt auslegen. Mit Eingabe weniger Anlagenparameter erhalten sie Ihre individuelle Produktlösung mit vollständiger Dokumentation.
