Vakuum-Sprührohrentgasung
Kompakte Entgasung für kleine Anlagen
Die Servitec Mini entfernt zuverlässig gelöste und freie Gase aus dem Anlagenwasser. Dafür wird ein Teilstrom des Kreislaufwassers im Vakuum-Sprührohr fein versprüht und dabei nahezu gasfrei wieder in die Anlage zurückgeführt.
Die kompakte Bauweise und die intuitive Steuerung per Bluetooth machen die Servitec Mini besonders einfach in Installation, Inbetriebnahme und Bedienung. Ideal für kleinere Heizungsanlagen mit einem Anlagenvolumen bis 1 m³. Bei Einsatz eines Speichers ist zusätzlich ein Speichervolumen von bis zu 1.000 Litern möglich.
Wo kann die Servitec Mini eingesetzt werden?
für Heizkörper und Fußbodenheizungen geeignet
für Heizungen mit geringem Wasserinhalt (bis zu 1.000 Litern)
für Kühlanlagen mit Temperaturen über 0 °C und einem Glykolanteil von bis zu 50 % geeignet
Bsp.: Ein-, Zwei- und Mehrfamilienhäuser, Vereinsheime, Kindergärten
Vorteile
- effizient & sparsam
Energie optimal nutzen und Heizkosten sparen - leise & komfortabel
Ohne Heizungsgluckern und störende Betriebsgeräusche - sicher & zuverlässig
Für einen zuverlässigen Betrieb der Heizanlage - schnell & einfach
Plug´n´Play-Installation für eine schnelle Inbetriebnahme - wartungsarm & wirtschaftlich
Geringer Wartungsaufwand und schnelle Kosteneinsparung

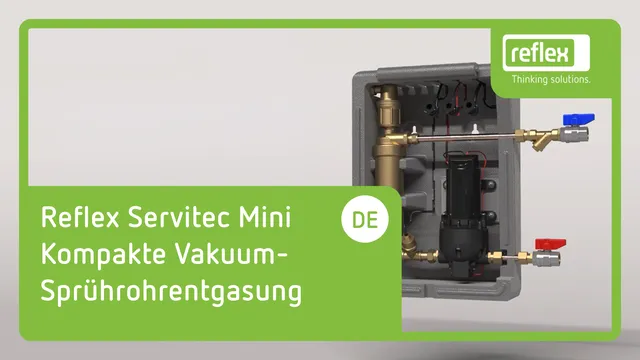

Funktion einfach erklärt
)
Technische Daten
max. Betriebsdruck: 4 bar
Arbeitsbereich: 0,5 – 2,5 bar
zul. Betriebstemperatur: 60 °C
zul. Umgebungstemperatur: 0 – 40 °C
Spannungsversorgung: 230V / 50 Hz
elektr. Leistungsaufnahme: 0,06 kW
elektr. Nennstrom: < 0,3 A
Anschlüsse (Druck-, Abströmseite) : G ½"
max. Anlagenvolumen: 1 m³ zuzüglich eines Speichervolumens von bis zu 1.000 Litern
Tiefe x Breite x Höhe (mm): 220/295/420
Gewicht: 5,6 kg
)

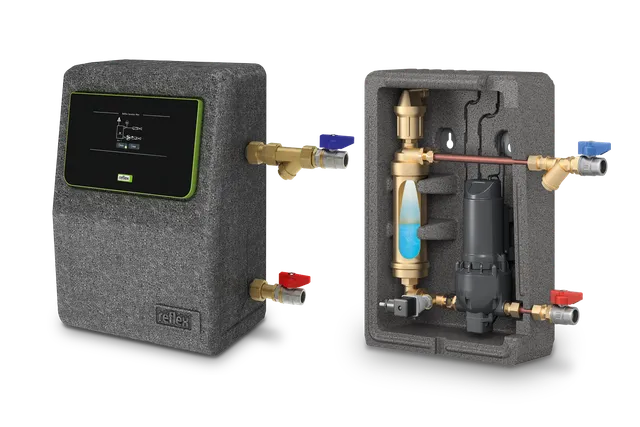

Aufbau
Peilrohrentgasung
Ermöglicht das Entweichen der Gase und hält das System vakuumdicht.Vakuum-Sprührohr

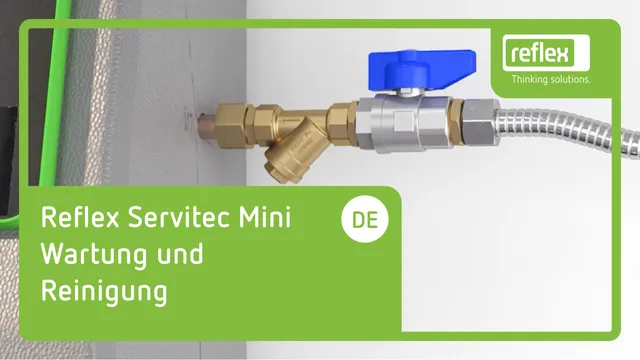

Im Vakuum-Sprührohr wird das Kreislaufwasser fein versprüht. Die abgestimmte Höhe und der Durchmesser sorgen dafür, dass das Wasser während des Entgasungszyklus in das freie Vakuum eingesprüht wird.Absperrventil mit Filtereinsatz
Das Absperrventil befindet sich am Eingang des Kreislaufwassers und verfügt über einen integrierten Filtereinsatz. Der Anschluss hat die Größe G ½".Eingang für gasreiches Kreislaufwasser
Das gasreiche Kreislaufwasser wird über einen Anschluss DN 15 der Servitec Mini zugeführt.Robuste Membranpumpe
Die Membranpumpe ist unempfindlich gegenüber Trockenlauf und ermöglicht dadurch einen zuverlässigen Betrieb.Ausgang für gasarmes Kreislaufwasser
Das entgaste Kreislaufwasser wird über einen Anschluss DN 15 zurück in die Anlage geführt.Integrierter Drucksensor
Der Drucksensor ist im Vakuum-Sprührohr integriert. Er misst das Vakuum im Sprührohr und ermöglicht eine bedarfsgerechte Regelung der Pumpe.
)
)
Individuelle Abstimmung auf den Anlagenbetrieb
)

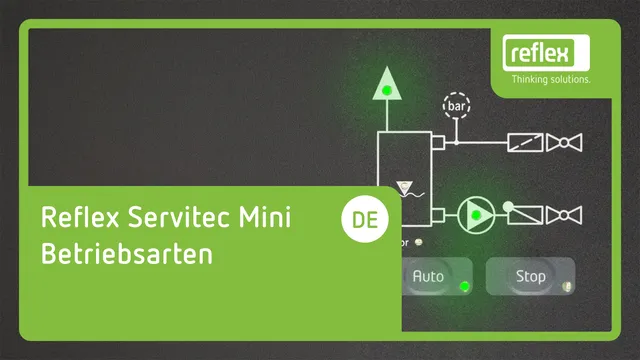

Flexibilität im Betrieb
Nach der fachgerechten Montage und Inbetriebnahme lässt sich die Servitec Mini einfach an die Anforderungen der jeweiligen Anlage anpassen. Über die verschiedenen Betriebsarten kann die Entgasung gezielt auf den Anlagenbetrieb abgestimmt werden.
Neben der Dauerentgasung steht auch die Intervallentgasung zur Verfügung. Die gewünschten Betriebszeiten können entsprechend den individuellen Anforderungen eingestellt werden.
Weitere Videos zu Servitec Mini
)
)
)
)
Häufig gestellte Fragen
Wenden Sie sich direkt an uns!
Sie möchten mehr über die Servitec Mini erfahren? Wir unterstützen Sie gerne bei Fragen und individuellen Anforderungen.
Mo. – Fr.: 8:00 Uhr – 16:30 Uhr
)
