Productdetails

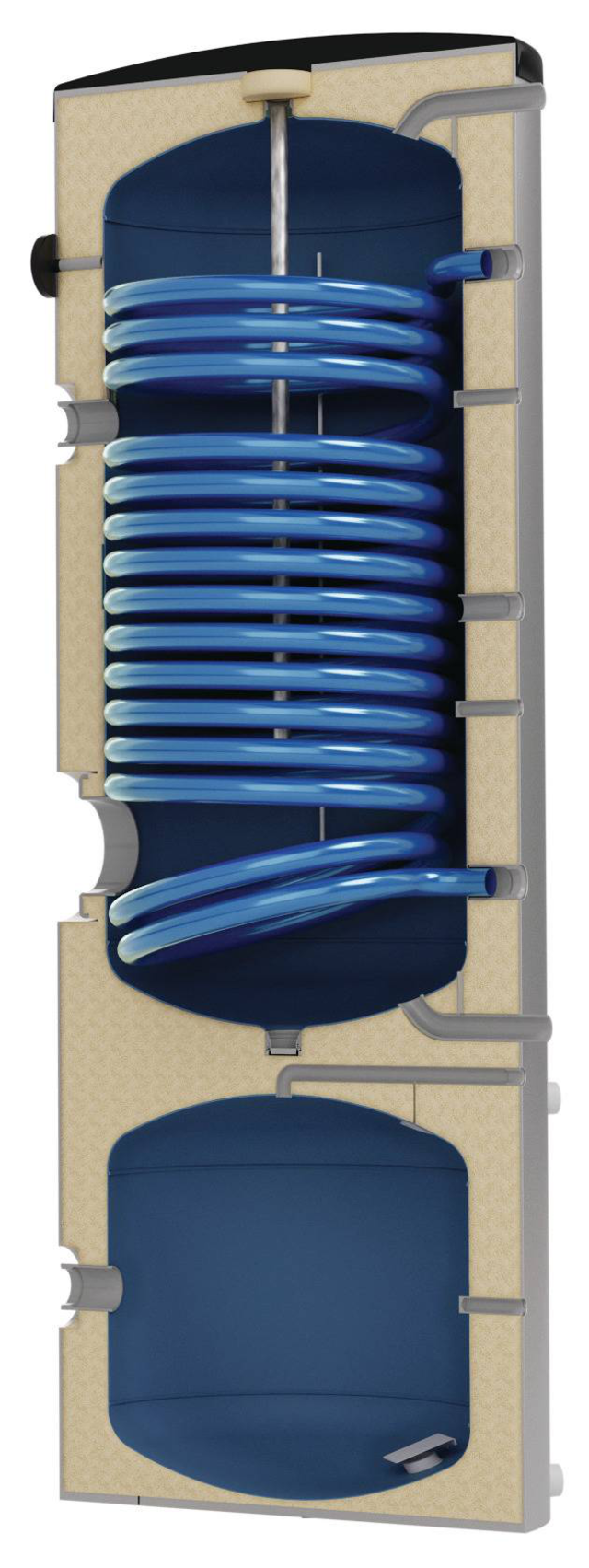

Footprint-geoptimaliseerde combinatieboiler bestaande uit een boiler voor warmtepomptoepassingen en een bufferreservoir, hydraulisch ontkoppeld in één mantel. Boiler voor indirecte warmwaterbereiding, met een interne warmtewisselaar met dubbele wikkeling. Opslagreservoir van staal S235JR, gedimensioneerd en vervaardigd volgens DIN EN 12897:ff en Richtlijn Drukapparatuur 2014/68/EU. Bufferreservoir met aansluiting voor elektrisch verwarmingselement en extra afgedicht met flensdeksel. De emaillering voor hygiënisch veilig drinkwater wordt uitgevoerd conform DIN 4753 T3.Bufferreservoir van staal, onbehandeld van binnen, met ontluchting, met sensor, met aansluiting voor elektrisch verwarmingselement en 2x aanvoer en retour onder een hoek van 90° naar achteren, met geleideplaat. Beide bufferreservoirs met PU-schuim isolatie, conform DIN 4102-1 bouwmateriaalklasse B2 en foliemantel. Energie-efficiëntieklasse B volgens DIN EN 12897:2020-05. De warmteverliezen worden bepaald op gecertificeerde testbanken.
Downloads
Documenten
Tekeningen
Productfoto’s
Accessoires
5418300 - Flensdeksel 1 1/2" DN110
Maakt de installatie mogelijk van een geschikt inschroefbaar elektrisch verwarmingselement EEHR in de Storatherm Heat H/R buffertanks voor verwarmingswater of voorraadboilers via de gelaste mof.Vervangt de in de fabriek gemonteerde blindflens op de revisie-opening. Montage door de klant.
9118710 - EFHR 2.5
Elektrisch flensverwarmingselement voor de elektrische bijverwarming van Storatherm Heat H…/R en HF…/R buffertanks voor verwarmingswater en Storatherm Aqua voorraadboilers met geschikte inbouwmogelijkheid via de inspectieopening.
Temperatuurregelaar tot 85°C met ingestelde streefwaarde, veiligheidstemperatuurbegrenzer op 110°C. De klemmenkast is geïntegreerd. 3 vermogensniveaus, heraansluiting mogelijk. Inclusief flens en pakking. Montage en elektrische aansluiting wordt door de klant uitgevoerd. Waterhardheid max. 14°dH, goedgekeurd voor continue werking.
Vanaf 25 kW is het inzetten van een controlelijn verplicht!
9116314 - EFHR 4.0
Elektrisch flensverwarmingselement voor de elektrische bijverwarming van Storatherm Heat H…/R en HF…/R buffertanks voor verwarmingswater en Storatherm Aqua voorraadboilers met geschikte inbouwmogelijkheid via de inspectieopening.
Temperatuurregelaar tot 85°C met ingestelde streefwaarde, veiligheidstemperatuurbegrenzer op 110°C. De klemmenkast is geïntegreerd. 3 vermogensniveaus, heraansluiting mogelijk. Inclusief flens en pakking. Montage en elektrische aansluiting wordt door de klant uitgevoerd. Waterhardheid max. 14°dH, goedgekeurd voor continue werking.
Vanaf 25 kW is het inzetten van een controlelijn verplicht!
9126474 - EEHR 2.00
Elektrische verwarmingspatroon inschroefbaar verwarmingselement voor de elektrische bijverwarming van Storatherm Heat buffertanks voor verwarmingswater en voorraadboilers met geschikte schroefmof of inbouwmogelijkheid via de inspectieopening. Temperatuurregelaar met streefwaarde-instelling tot 95°C en de klemmenkast is geïntegreerd. Montage en elektrische aansluiting wordt door de klant uitgevoerd. Waterhardheid max. 14°dH, niet goedgekeurd voor continue werking.
