Szczegóły produktu

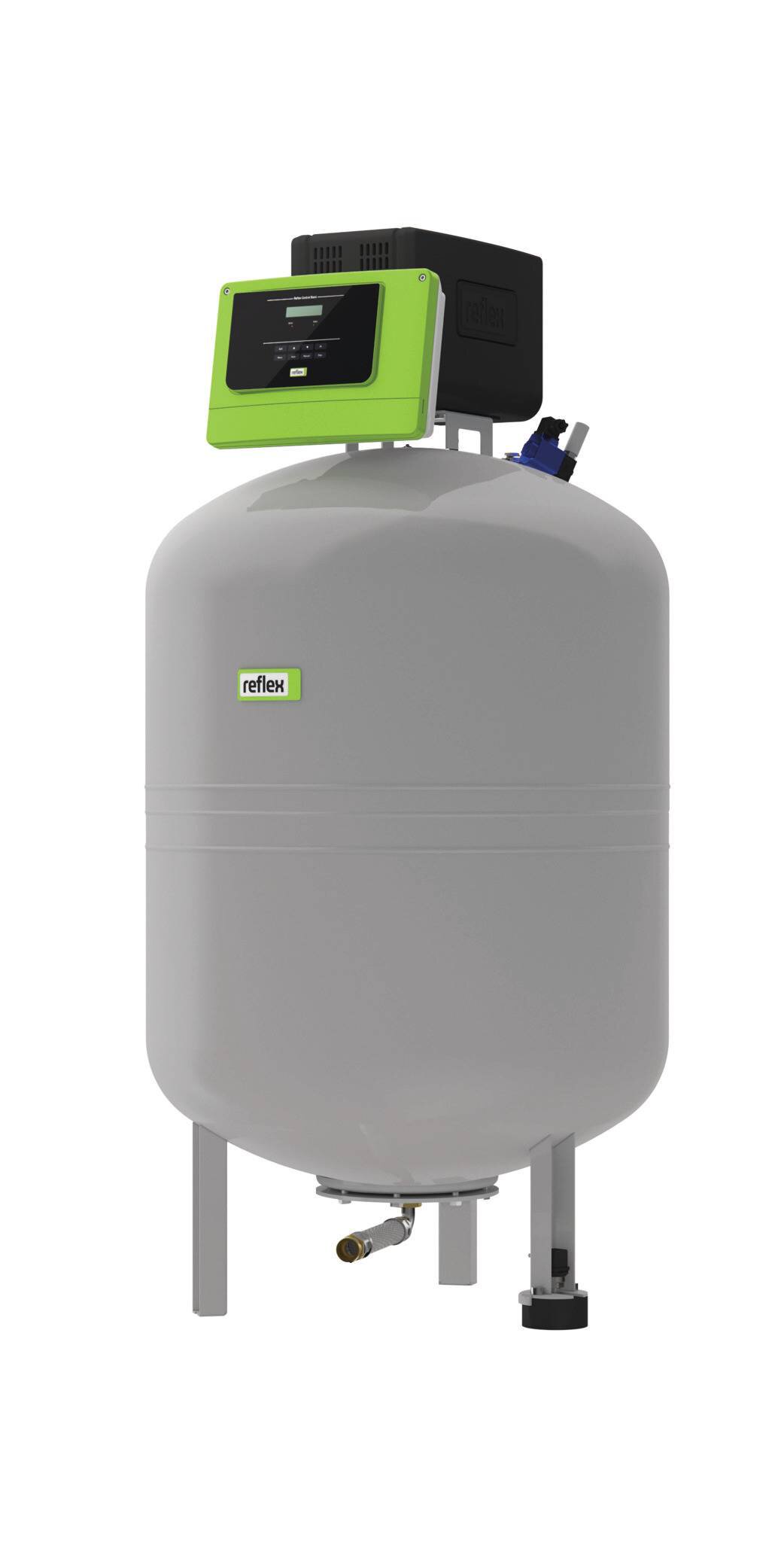

Reflexomat
Układ pneumatyczny i moduł sterujący do kompresorowego układu stabilizacji ciśnienia Reflexomat, przeznaczonego do stabilizacji ciśnienia i sterowania uzupełnianiem ubytków wody w zamkniętych instalacjach grzewczych i chłodniczych. Konstrukcja urządzenia zgodnie z normą PN-EN 12828 i wymogami VDI 4708, oznaczenie CE. Zastosowanie w miejscach wymagających zachowania niskiego poziomu hałasu.
Urządzenie składa się ze stojącego zbiornika przeponowego z oznaczeniem CE, wykonanego zgodnie z normą PN-EN 13831 oraz Dyrektywą o urządzeniach ciśnieniowych 2014/68/UE oraz jednostki sterującej zamontowanej na zbiorniku, składającej się z części pneumatycznej i umieszczonego pionowo panelu do obsługi Control Basic. W części pneumatycznej stabilizacja ciśnienia odbywa się za pomocą kompresora w połączeniu z zaworem elektromagnetycznym sprężonego powietrza, który pełni funkcję urządzenia upustowego.
Zbiornik przeponowy:
W części pneumatycznej stabilizacja ciśnienia odbywa się za pomocą dwóch kompresorów w połączeniu z zaworem elektromagnetycznym sprężonego powietrza, który pełni funkcję urządzenia upustowego. Pomiar ciśnienia w układzie odbywa się za pośrednictwem czujnika elektronicznego. Część pneumatyczna składa się z następujących elementów:
Stabilizacja ciśnienia w granicach +/-0,1 bar z kontrolą kompresora. Kontrolowane napełnianie, automatyczne przerwanie i komunikat o zakłóceniu w przypadku przekroczenia czasu uzupełniania i/lub liczby cykli. Analiza sygnału z wodomierza impulsowego oraz możliwość kontroli wkładu urządzenia zmiękczającego w instalacji uzupełniającej wodę. Dokumentacja i kontrola całości układu w odniesieniu do powyższych parametrów.
Układ pneumatyczny i moduł sterujący do kompresorowego układu stabilizacji ciśnienia Reflexomat, przeznaczonego do stabilizacji ciśnienia i sterowania uzupełnianiem ubytków wody w zamkniętych instalacjach grzewczych i chłodniczych. Konstrukcja urządzenia zgodnie z normą PN-EN 12828 i wymogami VDI 4708, oznaczenie CE. Zastosowanie w miejscach wymagających zachowania niskiego poziomu hałasu.
Urządzenie składa się ze stojącego zbiornika przeponowego z oznaczeniem CE, wykonanego zgodnie z normą PN-EN 13831 oraz Dyrektywą o urządzeniach ciśnieniowych 2014/68/UE oraz jednostki sterującej zamontowanej na zbiorniku, składającej się z części pneumatycznej i umieszczonego pionowo panelu do obsługi Control Basic. W części pneumatycznej stabilizacja ciśnienia odbywa się za pomocą kompresora w połączeniu z zaworem elektromagnetycznym sprężonego powietrza, który pełni funkcję urządzenia upustowego.
Zbiornik przeponowy:
- umieszczony w położeniu stojącym na spawanych nogach, w komplecie wagownik do pomiaru poziomu wypełnienia zbiornika
- przyłącze do układu z wbudowanym kompensatorem
- półmembrana
- wewnątrz
- na zewnątrz pokryte powłoką z tworzywa sztucznego
W części pneumatycznej stabilizacja ciśnienia odbywa się za pomocą dwóch kompresorów w połączeniu z zaworem elektromagnetycznym sprężonego powietrza, który pełni funkcję urządzenia upustowego. Pomiar ciśnienia w układzie odbywa się za pośrednictwem czujnika elektronicznego. Część pneumatyczna składa się z następujących elementów:
- kompresor
- zawór elektromagnetyczny powietrza
- powietrzny zawór bezpieczeństwa do zabezpieczenia zbiornika
- elektroniczny czujnik ciśnienia
- odpowiednie przewody łączące
- złącze RS 485 jako interfejs danych w celu podłączenia modułów komunikacyjnych
- wyjście bezpotencjałowe do przesyłania komunikatów zbiorczych
- wejście do analizy sygnałów z wodomierza impulsowego
- Wyjście 230 V do podłączenia układu uzupełniania/ odgazowania sterowanego poziomem napełnienia zbiornika
Stabilizacja ciśnienia w granicach +/-0,1 bar z kontrolą kompresora. Kontrolowane napełnianie, automatyczne przerwanie i komunikat o zakłóceniu w przypadku przekroczenia czasu uzupełniania i/lub liczby cykli. Analiza sygnału z wodomierza impulsowego oraz możliwość kontroli wkładu urządzenia zmiękczającego w instalacji uzupełniającej wodę. Dokumentacja i kontrola całości układu w odniesieniu do powyższych parametrów.
Pliki do pobrania
Dokumenty
Rysunki
Zdjęcia produktów
Akcesoria
zalecany
7945725 - Uruchomienie Cat. 3
Opis usługi:
Uruchomienie kategorii 3 dla instalacji standardowej produktów z serii Reflexomat Compact RSC / Servitec S / stacja świeżej wody Reflex Hydroflow przez dział obsługi klienta firmy Reflex, na który składa się:
Uruchomienie układu we własnym zakresie powoduje utratę roszczeń gwarancyjnych.
Usługa może być wykonana w danym kraju w ciągu ok. trzech tygodni, za granicą – w ciągu ok. sześciu tygodni na podstawie odpowiedniego zamówienia.
Usługi serwisu są kosztami netto! Cena nie obejmuje czasu oczekiwania wynikającego z sytuacji na miejscu oraz prac, jakie należy wykonać wskutek nieprawidłowej instalacji lub niewłaściwego stanu instalacji.
Programowanie modułów Bus i modułów rozszerzających nie jest objęte zakresem uruchomienia urządzenia. Programowanie jest wycenione na podstawie czasu i nakładu poniesionej pracy.
Uruchomienie kategorii 3 dla instalacji standardowej produktów z serii Reflexomat Compact RSC / Servitec S / stacja świeżej wody Reflex Hydroflow przez dział obsługi klienta firmy Reflex, na który składa się:
- koszty dojazdu i powrotu,
- ustawienie instalacji na parametry eksploatacyjne określone przez klienta,
- sprawdzanie i ustawienie parametrów eksploatacyjnych oraz wydajności instalacji i jej funkcji w systemie
- Fillsoft i Fillset będą również sprawdzane
- wszystkie wartości ustawień dokumentowane są w protokole.
- połączenia elektryczne i hydrauliczne jednostki sterującej, elementów wyposażenia dodatkowego i napełniona instalacja zasilająca.
- naczynia rozszerzalnościowe stacji utrzymania ciśnienia nie mogą być wstępnie napełnione wodą.
- należy zapewnić wystarczający zapas wody do napełniania.
Uruchomienie układu we własnym zakresie powoduje utratę roszczeń gwarancyjnych.
- Dzięki uruchomieniu przez Serwis Reflex użytkownik zyskuje pewność, że parametry pracy zostały optymalnie ustawione.
- Unika się szkód spowodowanych przez nieprawidłowe uruchomienie oraz konieczności poświęcenia dodatkowego czasu i nakładu pracy na ewentualne późniejsze naprawy.
Usługa może być wykonana w danym kraju w ciągu ok. trzech tygodni, za granicą – w ciągu ok. sześciu tygodni na podstawie odpowiedniego zamówienia.
Usługi serwisu są kosztami netto! Cena nie obejmuje czasu oczekiwania wynikającego z sytuacji na miejscu oraz prac, jakie należy wykonać wskutek nieprawidłowej instalacji lub niewłaściwego stanu instalacji.
Programowanie modułów Bus i modułów rozszerzających nie jest objęte zakresem uruchomienia urządzenia. Programowanie jest wycenione na podstawie czasu i nakładu poniesionej pracy.
opcjonalny

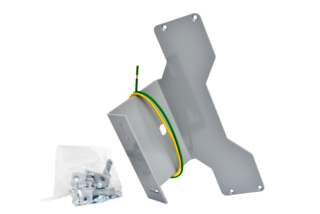

8894500 - Uchwyt ścienny 90°
Uchwyt ścienny do podstawowych modułów we/wy i modułów magistrali.
opcjonalny
7613100 - Złącze odcinające SU G 1" × 1"
Zawór kołpakowy
Do przeponowe naczynie wzbiorcze w zamkniętych instalacjach grzewczych i wody chłodniczej.Z zaworem odcinającym zabezpieczonym przed niezamierzonym zamknięciem oraz zaworem spustowym zgodnie z DIN EN 12828.
Do przeponowe naczynie wzbiorcze w zamkniętych instalacjach grzewczych i wody chłodniczej.Z zaworem odcinającym zabezpieczonym przed niezamierzonym zamknięciem oraz zaworem spustowym zgodnie z DIN EN 12828.
opcjonalny
9119352 - Silnikowy zawór kulowy Safecontrol
Safecontrol
Silnikowy zawór kulowy jako zestaw do przezbrajania do uzupełniania wody w połączeniu z Servitec i Variomat.Sterowanie odbywa się bezpośrednio przez jednostkę sterującą. Odporny na zanieczyszczenia silnikowy zawór kulowy jest normalnie zamknięty bezprądowo pod naciskiem sprężyny.Przyłącze hydrauliczne i elektryczne wykonuje się we własnym zakresie.
Silnikowy zawór kulowy jako zestaw do przezbrajania do uzupełniania wody w połączeniu z Servitec i Variomat.Sterowanie odbywa się bezpośrednio przez jednostkę sterującą. Odporny na zanieczyszczenia silnikowy zawór kulowy jest normalnie zamknięty bezprądowo pod naciskiem sprężyny.Przyłącze hydrauliczne i elektryczne wykonuje się we własnym zakresie.
opcjonalny
7945726 - Uruchomienie add. Cat. 3
Opis usługi:
Rozruch kolejnej instalacji kategorii 3 dla standardowej instalacji produktów z serii Reflexomat Compact RSC / Servitec S / Reflex Hydroflow, wykonywany przez dział obsługi klienta firmy Reflex, na który składa się:
Rozruch kolejnej instalacji kategorii 3 dla standardowej instalacji produktów z serii Reflexomat Compact RSC / Servitec S / Reflex Hydroflow, wykonywany przez dział obsługi klienta firmy Reflex, na który składa się:
- Ustawienie parametrów eksploatacyjnych instalacji określonych przez klienta,
- Sprawdzanie i ustawienie parametrów eksploatacyjnych oraz wydajności instalacji i jej funkcji w systemie
- Fillsoft i Fillset będą również sprawdzane
- Wszystkie wartości ustawień dokumentowane są w protokole.
- połączenia elektryczne i hydrauliczne jednostki sterującej, elementów wyposażenia dodatkowego i napełniona instalacja zasilająca.
- naczynia rozszerzalnościowe stacji utrzymania ciśnienia nie mogą być wstępnie napełnione wodą.
- należy zapewnić wystarczający zapas wody do napełniania.
