Szczegóły produktu
Servitec

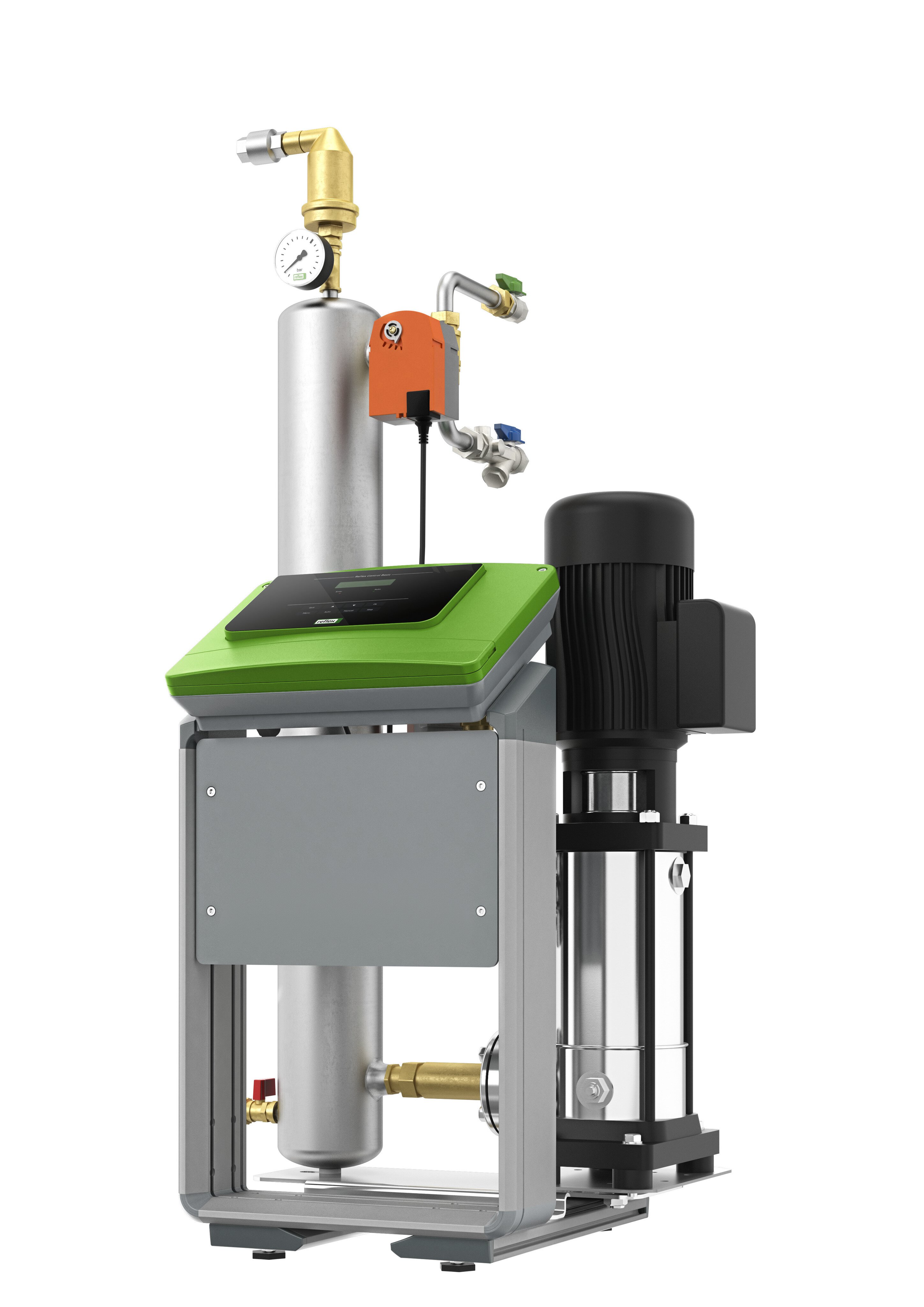

Układ odgazowania próżniowego do odgazowania wody uzupełniającej i instalacji w zamkniętych instalacjach wody grzewczej i chłodniczej jako w pełni automatyczna jednostka wielofunkcyjna z funkcją "auto start" i samodzielnym równoważeniem hydraulicznym procesu odgazowywania oraz sterownikiem i monitorowaniem uzupełniania wody.Jednostka składa się z modułu hydraulicznego i sterownika Control Basic. Oba elementy są zamontowane w sposób ergonomiczny i wygodny w serwisowaniu na modułowej, stojącej konstrukcji wykonanej z profili z aluminiowych. Sterownik oznaczony znakiem CE.Proces odgazowania odbywa się w części hydraulicznej za pomocą pompy wirnikowej w połączeniu z usytuowaną pionowo rurą próżniową. Oba elementy wykonane są ze stali nierdzewnej. Rura próżniowa wyposażona w dyszę rozpylającą, automatyczny odpowietrznik i czujnik ciśnienia/poziomu.Sterownik Reflex Control Basic znajduje się w solidnej obudowie z tworzywa sztucznego, w której są zamontowane również elementy zasilania i komponenty do komunikacji zewnętrznej oraz panel sterujący z odporną na zabrudzenie klawiaturą membranową. Jednostka Control Basic to zautomatyzowany, swobodnie programowalny sterownik mikroprocesorowy z zegarem czasu rzeczywistego, pamięcią błędów i parametrów, dwuwierszowym wyświetlaczem tekstowym wskazującym ciśnienie oraz istotne komunikaty o pracy i zakłóceniach, wyświetlaczem LED dla trybów pracy i ogólnych komunikatów o błędach. Komponenty do komunikacji zewnętrznej:
Układ odgazowania próżniowego do odgazowania wody uzupełniającej i instalacji w zamkniętych instalacjach wody grzewczej i chłodniczej jako w pełni automatyczna jednostka wielofunkcyjna z funkcją "auto start" i samodzielnym równoważeniem hydraulicznym procesu odgazowywania oraz sterownikiem i monitorowaniem uzupełniania wody.Jednostka składa się z modułu hydraulicznego i sterownika Control Basic. Oba elementy są zamontowane w sposób ergonomiczny i wygodny w serwisowaniu na modułowej, stojącej konstrukcji wykonanej z profili z aluminiowych. Sterownik oznaczony znakiem CE.Proces odgazowania odbywa się w części hydraulicznej za pomocą pompy wirnikowej w połączeniu z usytuowaną pionowo rurą próżniową. Oba elementy wykonane są ze stali nierdzewnej. Rura próżniowa wyposażona w dyszę rozpylającą, automatyczny odpowietrznik i czujnik ciśnienia/poziomu.Sterownik Reflex Control Basic znajduje się w solidnej obudowie z tworzywa sztucznego, w której są zamontowane również elementy zasilania i komponenty do komunikacji zewnętrznej oraz panel sterujący z odporną na zabrudzenie klawiaturą membranową. Jednostka Control Basic to zautomatyzowany, swobodnie programowalny sterownik mikroprocesorowy z zegarem czasu rzeczywistego, pamięcią błędów i parametrów, dwuwierszowym wyświetlaczem tekstowym wskazującym ciśnienie oraz istotne komunikaty o pracy i zakłóceniach, wyświetlaczem LED dla trybów pracy i ogólnych komunikatów o błędach. Komponenty do komunikacji zewnętrznej:
- złącze RS 485 jako interfejs danych w celu podłączenia modułów komunikacyjnych
- wyjście bezpotencjałowe do przesyłania komunikatów zbiorczych
- wejście do analizy sygnałów z wodomierza impulsowego
- Wejście zewnętrznego sygnału zapotrzebowania na uzupełnianie wody
Pliki do pobrania
Dokumenty
Rysunki
Zdjęcia produktów
Akcesoria
zalecany
7945600 - Cat. 1
Opis usługi:
Rozruch kategorii 1 dla standardowej instalacji produktów z serii Reflexomat, Variomat lub Servitec, próżniowe odgazowywanie natryskowe wraz z naczyniem sterującym i zespołem przygotowania wody do uzupełniania, wykonywany przez dział obsługi klienta firmy Reflex, na który składa się:
Uruchomienie układu we własnym zakresie powoduje utratę roszczeń gwarancyjnych.
Usługa może być wykonana w danym kraju w ciągu ok. trzech tygodni, za granicą – w ciągu ok. sześciu tygodni na podstawie odpowiedniego zamówienia.
Usługi serwisu są kosztami netto! Cena nie obejmuje czasu oczekiwania wynikającego z sytuacji na miejscu oraz prac, jakie należy wykonać wskutek nieprawidłowej instalacji lub niewłaściwego stanu instalacji.
Rozruch kategorii 1 dla standardowej instalacji produktów z serii Reflexomat, Variomat lub Servitec, próżniowe odgazowywanie natryskowe wraz z naczyniem sterującym i zespołem przygotowania wody do uzupełniania, wykonywany przez dział obsługi klienta firmy Reflex, na który składa się:
- bez przyjazdu i wyjazdu
- Ustawienie parametrów eksploatacyjnych instalacji określonych przez klienta,
- Sprawdzanie i ustawienie parametrów eksploatacyjnych oraz wydajności instalacji i jej funkcji w systemie
- Fillsoft i Fillset są również sprawdzane
- Wszystkie wartości ustawień dokumentowane są w protokole
- połączenia elektryczne i hydrauliczne jednostki sterującej, elementów wyposażenia dodatkowego i napełniona instalacja zasilająca.
- naczynia rozszerzalnościowe stacji utrzymania ciśnienia nie mogą być wstępnie napełnione wodą.
- należy zapewnić wystarczający zapas wody do napełniania.
Uruchomienie układu we własnym zakresie powoduje utratę roszczeń gwarancyjnych.
- Dzięki uruchomieniu przez Serwis Reflex użytkownik zyskuje pewność, że parametry pracy zostały optymalnie ustawione.
- Unika się szkód spowodowanych przez nieprawidłowe uruchomienie oraz konieczności poświęcenia dodatkowego czasu i nakładu pracy na ewentualne późniejsze naprawy.
Usługa może być wykonana w danym kraju w ciągu ok. trzech tygodni, za granicą – w ciągu ok. sześciu tygodni na podstawie odpowiedniego zamówienia.
Usługi serwisu są kosztami netto! Cena nie obejmuje czasu oczekiwania wynikającego z sytuacji na miejscu oraz prac, jakie należy wykonać wskutek nieprawidłowej instalacji lub niewłaściwego stanu instalacji.
Programowanie modułów Bus i modułów rozszerzających nie jest objęte zakresem uruchomienia urządzenia. Programowanie jest wycenione na podstawie czasu i nakładu poniesionej pracy.
opcjonalny
8860000 - Moduł Bus Lonworks Digital
Moduły Bus Lonworks Digital
Moduł magistrali do konwersji cyfrowego komunikatu(-ów) ze sterowania mikroprocesorowego Control Basic lub Touch od Variomat, Reflexomat lub Servitec o telegramu danych Lonworks Digital.Połączenie kablowe do sterowania mikroprocesorowego Control następuje przez styki bezpotencjałowe i jego wykonanie, tak samo jak zasilania napięciem, wykonuje inwestor we własnym zakresie. Po stronie LonWorks znajduje się interfejs z radiowym urządzeniem nadawczo-odbiorczym FFT-10 A.W połączeniu z modułem I/O (opcja) można przetwarzać również inne komunikaty cyfrowe.Montaż:
Obudowa szafy rozdzielczej z tworzywa sztucznego do montażu naściennego, który wykonuje inwestor we własnym zakresie, lub zamontowania do innych szaf rozdzielczych.Okablowanie jednostki sterującej również we własnym zakresie. Uruchomienia i okablowania nie wchodzą w zakres dostawy.
Moduł magistrali do konwersji cyfrowego komunikatu(-ów) ze sterowania mikroprocesorowego Control Basic lub Touch od Variomat, Reflexomat lub Servitec o telegramu danych Lonworks Digital.Połączenie kablowe do sterowania mikroprocesorowego Control następuje przez styki bezpotencjałowe i jego wykonanie, tak samo jak zasilania napięciem, wykonuje inwestor we własnym zakresie. Po stronie LonWorks znajduje się interfejs z radiowym urządzeniem nadawczo-odbiorczym FFT-10 A.W połączeniu z modułem I/O (opcja) można przetwarzać również inne komunikaty cyfrowe.Montaż:
Obudowa szafy rozdzielczej z tworzywa sztucznego do montażu naściennego, który wykonuje inwestor we własnym zakresie, lub zamontowania do innych szaf rozdzielczych.Okablowanie jednostki sterującej również we własnym zakresie. Uruchomienia i okablowania nie wchodzą w zakres dostawy.
opcjonalny
8860100 - Moduł Bus Lonworks
Moduł Bus
Moduł Bus do konwersji informacji, jak np. praca urządzenia lub zmienne parametry z interfejsu sterownika (RS 485) Variomat, Reflexomat lub Servitec z Control Basic lub sterownika Touch do telegramu danych.Wszystkie elementy znajdują się w odrębnej obudowie z tworzywa sztucznego przeznaczonej do montażu na jednostce sterującej lub opcjonalnie do montażu ściennego. Montaż:
Obudowa montowana jest w jednostce sterującej, w przewidzianym do tego miejscu. Opcjonalnie montaż na ścianie lub w innych szafach rozdzielczych (we własnym zakresie). Okablowanie modułu we własnym zakresie. Uruchomienie i okablowanie nie jest objęte zakresem dostawy.
Podłączenie kabla do sterownika mikroprocesorowego wykonuje się przez interfejs RS 485 znajdujący się w sterowniku. Podłączenie kabla oraz zasilania wykonuje inwestor we własnym zakresie.Moduł LonWorks jest wyposażony w transceiver FFT-10 A.
Moduł Bus do konwersji informacji, jak np. praca urządzenia lub zmienne parametry z interfejsu sterownika (RS 485) Variomat, Reflexomat lub Servitec z Control Basic lub sterownika Touch do telegramu danych.Wszystkie elementy znajdują się w odrębnej obudowie z tworzywa sztucznego przeznaczonej do montażu na jednostce sterującej lub opcjonalnie do montażu ściennego. Montaż:
Obudowa montowana jest w jednostce sterującej, w przewidzianym do tego miejscu. Opcjonalnie montaż na ścianie lub w innych szafach rozdzielczych (we własnym zakresie). Okablowanie modułu we własnym zakresie. Uruchomienie i okablowanie nie jest objęte zakresem dostawy.
Podłączenie kabla do sterownika mikroprocesorowego wykonuje się przez interfejs RS 485 znajdujący się w sterowniku. Podłączenie kabla oraz zasilania wykonuje inwestor we własnym zakresie.Moduł LonWorks jest wyposażony w transceiver FFT-10 A.
opcjonalny
8860200 - Moduł Bus Profibus DP
Moduł Bus
Moduł Bus do konwersji informacji, jak np. praca urządzenia lub zmienne parametry z interfejsu sterownika (RS 485) Variomat, Reflexomat lub Servitec z Control Basic lub sterownika Touch do telegramu danych.Wszystkie elementy znajdują się w odrębnej obudowie z tworzywa sztucznego przeznaczonej do montażu na jednostce sterującej lub opcjonalnie do montażu ściennego. Montaż:
Obudowa montowana jest w jednostce sterującej, w przewidzianym do tego miejscu. Opcjonalnie montaż na ścianie lub w innych szafach rozdzielczych (we własnym zakresie). Okablowanie modułu we własnym zakresie. Uruchomienie i okablowanie nie jest objęte zakresem dostawy.
Podłączenie kabla do sterownika mikroprocesorowego wykonuje się przez interfejs RS 485 znajdujący się w sterowniku. Podłączenie kabla oraz zasilania wykonuje inwestor we własnym zakresie.Profibus jest również wyposażony w złącze RS 485 o prędkości transmisji 0,96 -1,5 Mb/s. Przygotowanie wtyczki kablowej Sub-D leży w zakresie inwestora. Zdalne sterowanie funkcjami i parametrami przez system zarządzania budynkiem:
Moduł Bus do konwersji informacji, jak np. praca urządzenia lub zmienne parametry z interfejsu sterownika (RS 485) Variomat, Reflexomat lub Servitec z Control Basic lub sterownika Touch do telegramu danych.Wszystkie elementy znajdują się w odrębnej obudowie z tworzywa sztucznego przeznaczonej do montażu na jednostce sterującej lub opcjonalnie do montażu ściennego. Montaż:
Obudowa montowana jest w jednostce sterującej, w przewidzianym do tego miejscu. Opcjonalnie montaż na ścianie lub w innych szafach rozdzielczych (we własnym zakresie). Okablowanie modułu we własnym zakresie. Uruchomienie i okablowanie nie jest objęte zakresem dostawy.
Podłączenie kabla do sterownika mikroprocesorowego wykonuje się przez interfejs RS 485 znajdujący się w sterowniku. Podłączenie kabla oraz zasilania wykonuje inwestor we własnym zakresie.Profibus jest również wyposażony w złącze RS 485 o prędkości transmisji 0,96 -1,5 Mb/s. Przygotowanie wtyczki kablowej Sub-D leży w zakresie inwestora. Zdalne sterowanie funkcjami i parametrami przez system zarządzania budynkiem:
- pompa/kompresor 1 wł
- pompa/kompresor 1 wył
- pompa/kompresor 2 wł
- pompa/kompresor 2 wył
- zawór przelewowy 1 otw
- zawór przelewowy 1 Zam
- zawór przelewowy 2 otw
- zawór przelewowy 2 zam
- uzupełnianie wody otw
- uzupełnianie wody zam
- ciśnienie zadane p0v (ustawienie ciśnienia z dokładnością 1/10 bar)
opcjonalny
8860300 - Moduł Bus Ethernet
Moduł Bus
Moduł Bus do konwersji informacji, jak np. praca urządzenia lub zmienne parametry z interfejsu sterownika (RS 485) Variomat, Reflexomat lub Servitec z Control Basic lub sterownika Touch do telegramu danych.Wszystkie elementy znajdują się w odrębnej obudowie z tworzywa sztucznego przeznaczonej do montażu na jednostce sterującej lub opcjonalnie do montażu ściennego. Montaż:
Obudowa montowana jest w jednostce sterującej, w przewidzianym do tego miejscu. Opcjonalnie montaż na ścianie lub w innych szafach rozdzielczych (we własnym zakresie). Okablowanie modułu we własnym zakresie. Uruchomienie i okablowanie nie jest objęte zakresem dostawy.
Podłączenie kabla do sterownika mikroprocesorowego wykonuje się przez interfejs RS 485 znajdujący się w sterowniku. Podłączenie kabla oraz zasilania wykonuje inwestor we własnym zakresie.Połączenie kablowe do sterownika mikroprocesorowego przez złącze RS 485. Podłączenie kablowe i podłączenie zasilania wykonuje inwestor we własnym zakresie.Moduł Ethernet wyposażony w przyłącze RJ 45 do podłączenia do sieci 100-Base TX (wykonuje inwestor we własnym zakresie). Wymiana danych możliwa przez protokół Ethernet/IP, Modbus/TCP i HTTP. Wyświetlanie protokołu w formie strony html.
Moduł Bus do konwersji informacji, jak np. praca urządzenia lub zmienne parametry z interfejsu sterownika (RS 485) Variomat, Reflexomat lub Servitec z Control Basic lub sterownika Touch do telegramu danych.Wszystkie elementy znajdują się w odrębnej obudowie z tworzywa sztucznego przeznaczonej do montażu na jednostce sterującej lub opcjonalnie do montażu ściennego. Montaż:
Obudowa montowana jest w jednostce sterującej, w przewidzianym do tego miejscu. Opcjonalnie montaż na ścianie lub w innych szafach rozdzielczych (we własnym zakresie). Okablowanie modułu we własnym zakresie. Uruchomienie i okablowanie nie jest objęte zakresem dostawy.
Podłączenie kabla do sterownika mikroprocesorowego wykonuje się przez interfejs RS 485 znajdujący się w sterowniku. Podłączenie kabla oraz zasilania wykonuje inwestor we własnym zakresie.Połączenie kablowe do sterownika mikroprocesorowego przez złącze RS 485. Podłączenie kablowe i podłączenie zasilania wykonuje inwestor we własnym zakresie.Moduł Ethernet wyposażony w przyłącze RJ 45 do podłączenia do sieci 100-Base TX (wykonuje inwestor we własnym zakresie). Wymiana danych możliwa przez protokół Ethernet/IP, Modbus/TCP i HTTP. Wyświetlanie protokołu w formie strony html.
