Detaily produktu
Kombinované rozdeľovače a zberače pozostávajúce zo štvorhrannej rúrky s komorami z čierneho oceľového plechu S235 usporiadanými vedľa seba a rozdelenými sínusovou priečkou.Umožňuje priestorovo úsporné a prehľadné usporiadanie príslušných vykurovacích alebo chladiacich okruhov. Pripojovací kus navrhnutý ako závitové alebo prírubové pripojenie. Rovnomerná výška pripojenia uzatváracích ventilov. Pripojovacie hrdlá v prívodnej a vratnej komore sú štandardom.Komponent je z výroby 100% otestovaný na tesnosť a natretý základnou farbou.
Stiahnuť
Dokumenty
Fotografie produktu
Príslušenstvo
odporúčané
4206574 - Stojanová konzola STKO 270-340mm max 200/120 DN200
Galvanicky pozinkovaná stojanová konzola vrát. zvukovej izolácie. Pozostávajúca zo základnej dosky so stojanovým potrubím a hlavovou doskou s vodiacim potrubím. Spojovacie skrutky sú priložené. Stojanová konzola je plynulo výškovo nastaviteľná, merané odo dna po spodnú hranu rozdeľovača, a umožňuje taktiež vyrovnanie nerovností podlahy. Zabezpečuje bezpečné a pevné postavenie rozdeľovača. Pozdĺžne otvory v základnej doske umožňujú naskrutkovanie na podklade.
odporúčané
4205955 - Nástenná konzola WAKO 300mm max 200/120 DN200
Galvanicky pozinkovaná nástenná konzola vrát. zvukovej izolácie. Pozostávajúca z hlavovej dosky namontovanej na nastaviteľné vodiace sane. Spojovacie skrutky sú priložené. Nástenná konzola je plynulo prestaviteľná do hĺbky. Upevnenie na stenu nasleduje cez dosku s pozdĺžnmi otvormi.
voliteľné
4200015 - Štítok s označením RD
Označovací štítok k označeniu vykurovacích okruhov, z pozinkovaného oceľového plechu pre trojriadkový popis. Označovací štítok je vhodný k priskrutkovaniu na hotovú izoláciu. Popisné políčko je chránené s priehľadným obalom proti cudzím vplyvom a znečisteniu. V červenom príp. modrom vyhotovení k rozlíšeniu medzi prívodom a spätným chodom.
voliteľné
4200021 - Štítok s označením BU
Označovací štítok k označeniu vykurovacích okruhov, z pozinkovaného oceľového plechu pre trojriadkový popis. Označovací štítok je vhodný k priskrutkovaniu na hotovú izoláciu. Popisné políčko je chránené s priehľadným obalom proti cudzím vplyvom a znečisteniu. V červenom príp. modrom vyhotovení k rozlíšeniu medzi prívodom a spätným chodom.
Kontakt na tím Reflex a ďalšie informácie
PROSINUS®X
- Konfigurácia produktov SINUS
- Bezplatné a jednoduché ovládanie
- Podrobná dokumentácia
:focal(1973x660:1974x661))

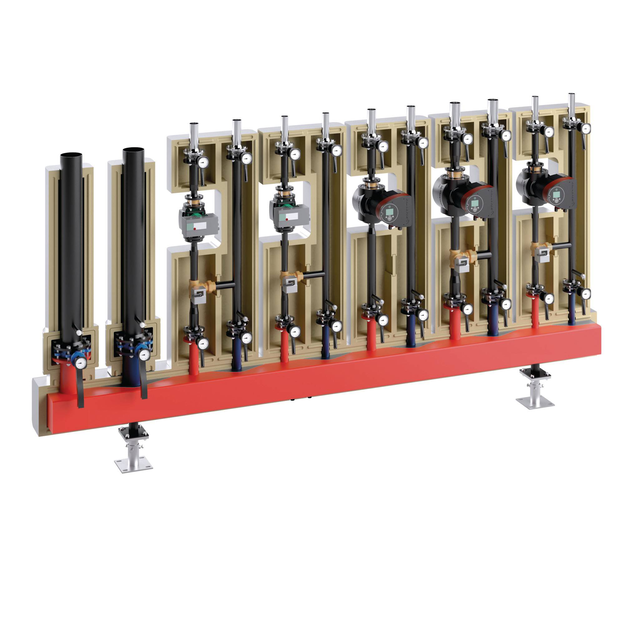

Pomocou systému ProSinusX ide individuálne navrhovať zložité zostavy rozdelovačov a daľšie hydraulické komponenty. Cesta ku zloženiu vášho produktu nebola nikdy rýchlejšia a jednoduchšia ako doteraz.
