Detaily produktu
Riadiaca jednotka, hydraulické zariadenie a riadiaci modul pre udržanie tlaku, odplyňovanie, dopĺňanie do uzavretých vykurovacích a chladiacich okruhov. Vyrobené podľa DIN EN 12828 a požiadaviek VDI 4708 so značkou CE. Vhodné na použitie v oblastiach citlivých na hluk.

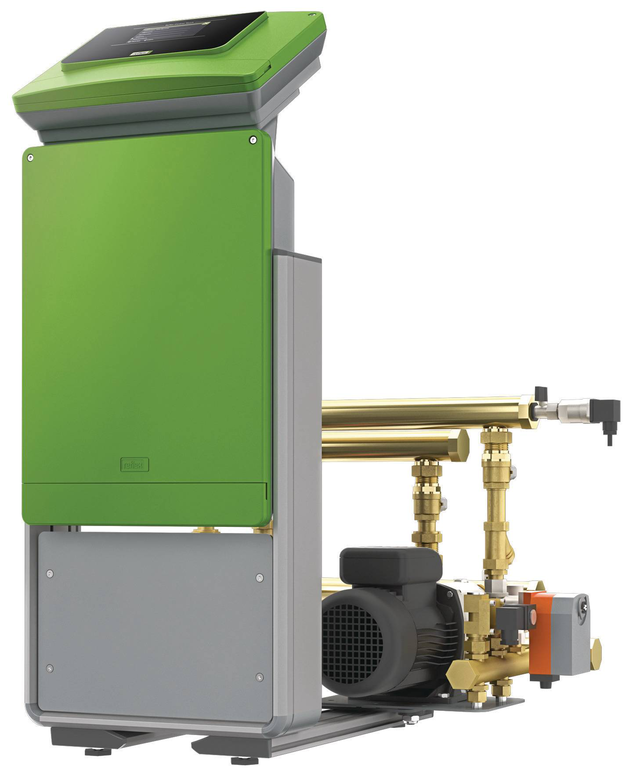

Funkčná jednotka pozostávajúca z hydraulickej časti a riadiacej jednotky Control Touch. Obe sú ergonomické a ľahko sa udržiavajú a sú integrované do modulárneho systému stojaceho rámu z presných eloxovaných hliníkových profilov EV 1 s označením CE.
Hydraulická časť
Udržiavanie tlaku sa realizuje prostredníctvom dvoch nezávisle od seba pracujúcich rotačných čerpadiel z ušľachtilej ocele v spojení s dvoma robustnými motorovými guľovými ventilmi odolnými voči nečistotám s predradeným filtrom nečistôt s prepúšťacím ventilom. Poistný ventil slúži k zaisteniu tlaku pripájanej Variomat základnej nádoby VG príp. prídavnej nádoby VF. Meranie systémového tlaku sa uskutočňuje prostredníctvom elekronického senzora. Systémové prípojky na strane tlaku sú ukončené uzatváracími guľovými kohútmi so zaistením. Všetky armatúry sú umiestnené na otočnej základovej doske pre variabilnejšie usporiadanie hydrauliky.
- 4,3 "odporového farebného dotykového displeja pre programovanie, prevádzkovú dokumentáciu a monitorovanie, ako aj poskytovanie pomocných textov pre všetky funkcie
- dve rozhrania RS485 ako dátové a komunikačné rozhrania
- sériové rozhranie TTL s dvomi pripájacími svorkami na pripojenie 2 dosiek IO
- beznapäťový výstup na odovzdávanie hromadnej správy
- dva galvanicky izolované analógové výstupy, napr. na tlak v systéme
- Vstup na meranie z kontaktných vodomerov
- Slot pre kompaktný zbernicový modul, SD kartu napr. na čítanie údajov, aktualizácie softvéru atď.
- Výstup 230 V na pripojenie doplňovacieho elektromagnetického ventilu ovládaný výškou hladiny.
- Hlavného vypínača na vonkajšej strane krytu
- Ovládania čerpadla
- Vedenia káblov pre externé pripojenia
- Montážneho priestoru pre voliteľné moduly
Kompletná riadiaca jednotka a potrubie je pripravené na pripojenie podľa predpisov VDE. Systémové prepojenia pomocou integrovaných uzáverov.
Funkčnosť udržiavania tlaku v rozsahu +/- 0,2 bar vrátane monitorovania čerpadla. Optimalizované odplynenie vody v systéme prostredníctvom patentovanej, plne automatickej regulácie prekročenia s cyklami pre kontinuálne, intervalové a dodatočné odplynenie. Riadené doplňovanie vody, automatické prerušenie a chybové hlásenie pri prekročení doby chodu a / alebo počtu cyklov. Spracovanie signálu z kontaktného vodomeru na obmedzenie maximálneho množstva a / alebo na vyhodnotenie kapacity iónomeničov v doplňovacom potrubí. Dokumentácia a kontrola celého systému s ohľadom na uvedené parametre.
Stiahnuť
Dokumenty
Výkresy
Fotografie produktu
Príslušenstvo
7945630 - Uvedenie do prevádzky pre Reflexomat, Variomat s dvoma čerpadlami/kompresormiCat. 2
Uvedenie do prevádzky výrobku kategórie 2 pre štandardné zariadenie výrobného radu Reflexomat, Variomat konštrukčných sérií -2 a -4 vrátane riadiacej nádoby a dopĺňacej jednotky prostredníctvom zákazníckeho servisu firmy pozostávajúce z:
- Príchod a odchod
- Nastavenie zariadenia na prevádzkové parametre uvedené objednávateľom
- Kontrola nastavenia a prevádzkových parametrov, ako aj výkonu zariadenia a funkcie v systéme
- Fillsoft a Fillset sa skontrolujú súčasne
- Všetky nastaviteľné hodnoty sa zdokumentujú v protokole
Zwar ist es durchaus möglich, dass Kunden eine vor kurzem gekaufte Anlage selbst in Betrieb nehmen, es gibt jedoch eine Reihe von Gründen, warum die Inbetriebnahme durch Reflex die bessere Idee ist.
- Sicherheit, dass die Anlage für einen optimalen Betrieb eingestellt ist
- Ausschluss von Schäden durch inkorrekte Inbetriebnahme damit Betriebssicherheit und Vermeidung von Zeit und Kosten für Ausfallzeiten
Služba sa môže uskutočniť v rámci miestnej krajiny cca. tri týždne, medzinárodne cca. šesť týždňov po príslušnom poverení.
Služby servisu firmy sú netto náklady!V cene nie sú zahrnuté zo strany konštrukcie vznikajúce prestoje a práce, ktoré vznikajú vplyvom neodbornej inštalácie príp. neporiadneho stavu.
Programovanie rozširujúcich a zbernicových modulov nie je zahrnuté v rozsahu uvedenia do prevádzky. Programovanie sa účtuje osobitne podľa času a úsilia.
7859100 - Master-Slave-Connect
Opcia rozšírenia pre Variomat stanice na udržanie tlaku s riadením Control Basic alebo Touch.
Pre vyladenú, optimalizovanú prevádzku až do 10 Variomatov/Variomatov Giga v jednom zväzku. Všetky zapojené prístroje musia disponovať touto opciou riadenia.
Vzdialenosť medzi sebou <1000 m.
8997705 - I/O modul VS
Rozšírenie pre riadenia Reflexomat, Variomat a Servitec riadiace jednotky.
S dvoma oddeľovacími zosilňovačmi pre analógové signály merania tlaku a úrovne. Šesť digitálnych vstupných kontaktov a šesť bezpotenciálových výstupných kontaktov k spracovaniu hlásení a alarmov. Všetko vo vlastnom plastovom kryte pre priamu integráciu do príslušnej riadiacej jednotky alebo voliteľne pre montáž na stenu.
Samostatný popis:
- Digitálny vstup: - voľne parametrický 6 ks., z toho 3 ks. ako otvárač, 24V vlastný potenciál, štandardná parametrizácia, napr. pre externé monitorovanie teploty, min.-signál tlaku, ručné dopĺňanie a 3 ks. ako zatvárač, 230V externý potenciál. Štandardná parametrizácia ako zatvárač, napr. pre núdz. vyp., manuálna prevádzka čerpadlo/kompresor, manuálna prevádzka prepúšťacie zariadenie.
- Digitálny výstup: - voľne parametrizovateľné 6 ks. Ako menič bezpotenciálový, štandardná parametrizácia, napr. pre hlásenie chýb dopĺňania, minimálny pokles tlaku, maximálne prekročenie tlaku alebo prevádzkový režim Man./Stop.
Všetky horeuvedené kontakty sa môžu parametrizovať voľne podľa informácií, ktoré sú k dispozícii, prostredníctvom servisnej služby firmy Reflex.
Montáž: Plastový kryt spínacej skrinky sa môže nasadiť do určeného montážneho miesta riadiacej jednotky, alternatívne k montáži na stenu zo strany konštrukcie alebo montáži do iných spínacích skriniek.
Zapojenie k riadiacej jednotke sa uskutočňuje rovnako zo strany konštrukcie.
8860000 - Zbernicový modul Lonworks Digital
Zbernicový modul na presun digitálneho hlásenia(í) z mikroprocesorových riadení Control Basic alebo Touch od Variomat, Reflexomat alebo Servitec do dátového telegramu Lonworks Digital.Káblové spojenie k mikroprocesorovému riadeniu Control sa uskutočňuje cez jeho bezpotenciálové kontakty a je potrebné realizovať rovnako ako napájanie zo strany konštrukcie. Zo strany LonWorks existuje rozhranie s FFT-10 A transceiverom.V spojení s I/O modulom (voľba) sa môžu presúvať aj iné digitálne hlásenia.Montáž:
Plastový kryt spínacej skrinky na montáž na stenu zo strany konštrukcie alebo montáž do iných skriňových rozvádzačov.Zapojenie k riadiacej jednotke sa uskutočňuje rovnako zo strany konštrukcie. Uvedenia do prevádzky a zapojenia nepatria do rozsahu dodávky.
8860100 - zbernicový modul Lonworks
Zbernicový modul na presun informácií, ako sú napr. prevádzkový stav alebo variabilné sieťové parametre z riadiaceho rozhrania (RS 485) z Variomat, Reflexomat alebo Servitec s Control Basic alebo dotykovým riadením do dátového telegramu.Všetko vo svojom vlastnom plastovom kryte na priamu integráciu do príslušnej riadiacej jednotky alebo voliteľne na montáž na stenu. Inštalácia:
Plastový kryt rozvádzača je možné použiť v určenej montážnej polohe ovládacej jednotky ako alternatívu k montáži na stenu alebo inštalovať do iných rozvádzačov. Pripojenie k riadiacej jednotke sa tiež vykonáva na mieste. Uvedenie do prevádzky a zapojenie nie sú súčasťou dodávky.Káblové pripojenie k ovládaniu mikroprocesora sa vykonáva prostredníctvom jeho rozhrania RS 485 a rovnako ako napájanie sa musí vykonať na mieste.Na strane LonWorks je rozhranie s vysielačom / prijímačom FFT-10 A.
