Detaily produktu
HydroFixx

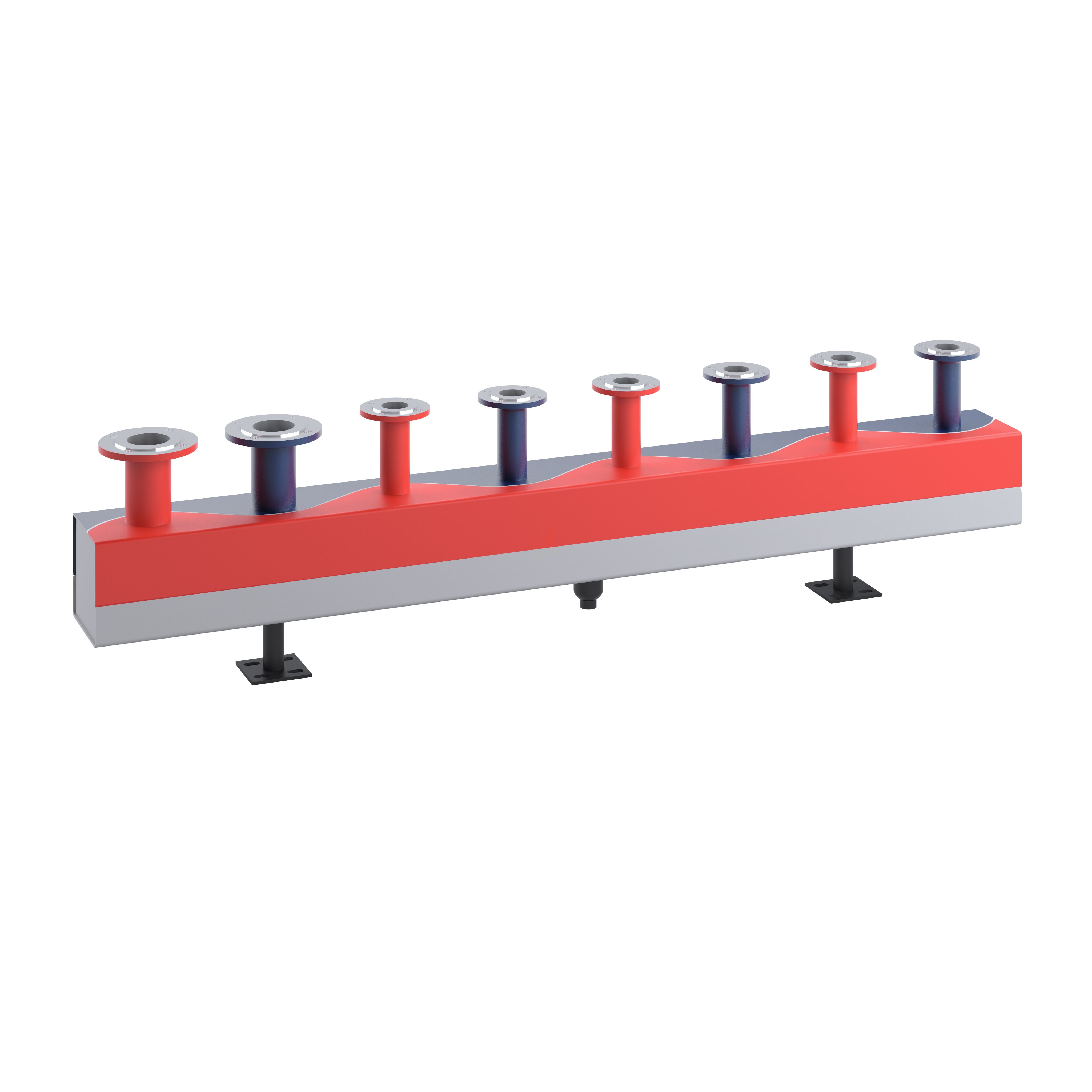

Kombinované rozdeľovače zberače pozostávajúce zo štvorhrannej rúrky s komorami umiestnenými vedľa seba, rozdelených sínusovou priečkou a s vodorovne zváraným hydraulickým oddeľovačom priamo dole. Zaisťuje optimálne hydraulické oddelenie rôznych primárnych a sekundárnych okruhov vo všetkých prevádzkových stavoch. Nedochádza k ovplyvňovaniu čerpadiel pri čiastočnom ani plnom zaťažení. Je možné použiť aj s niekoľkými rôznymi zdrojmi tepla alebo chladu. Vyrobené z čierneho oceľového plechu S235.Umožňuje priestorovo úsporné a prehľadné usporiadanie príslušných vykurovacích alebo chladiacich okruhov. Pripojovací kus navrhnutý ako závitové alebo prírubové pripojenie. Rovnomerná výška pripojenia uzatváracích ventilov. Pripojovacie hrdlá v prívodnej a vratnej komore sú štandardom.S odkaľovacím návarkom smerujúcim nadol. Štandardne je k dispozícii návarok na umiestnenie snímača teploty sekundárneho prietoku. Možné sú ďalšie návarky pre snímače.Komponent je z výroby 100% otestovaný na tesnosť a natretý základnou farbou.
Kombinované rozdeľovače zberače pozostávajúce zo štvorhrannej rúrky s komorami umiestnenými vedľa seba, rozdelených sínusovou priečkou a s vodorovne zváraným hydraulickým oddeľovačom priamo dole. Zaisťuje optimálne hydraulické oddelenie rôznych primárnych a sekundárnych okruhov vo všetkých prevádzkových stavoch. Nedochádza k ovplyvňovaniu čerpadiel pri čiastočnom ani plnom zaťažení. Je možné použiť aj s niekoľkými rôznymi zdrojmi tepla alebo chladu. Vyrobené z čierneho oceľového plechu S235.Umožňuje priestorovo úsporné a prehľadné usporiadanie príslušných vykurovacích alebo chladiacich okruhov. Pripojovací kus navrhnutý ako závitové alebo prírubové pripojenie. Rovnomerná výška pripojenia uzatváracích ventilov. Pripojovacie hrdlá v prívodnej a vratnej komore sú štandardom.S odkaľovacím návarkom smerujúcim nadol. Štandardne je k dispozícii návarok na umiestnenie snímača teploty sekundárneho prietoku. Možné sú ďalšie návarky pre snímače.Komponent je z výroby 100% otestovaný na tesnosť a natretý základnou farbou.
Stiahnuť
Dokumenty
Výkresy
Fotografie produktu
Príslušenstvo
Kontakt na tím Reflex a ďalšie informácie
PROSINUS®X
- Konfigurácia produktov SINUS
- Bezplatné a jednoduché ovládanie
- Podrobná dokumentácia
:focal(1973x660:1974x661))
Pomocou systému ProSinusX ide individuálne navrhovať zložité zostavy rozdelovačov a daľšie hydraulické komponenty. Cesta ku zloženiu vášho produktu nebola nikdy rýchlejšia a jednoduchšia ako doteraz.
